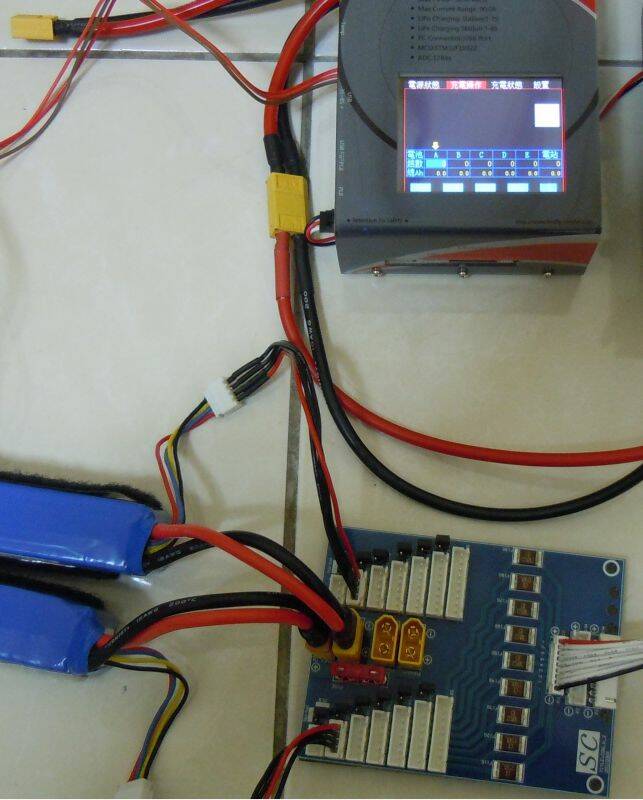

已變更連接方式(如圖片),這樣的話charging manager 的input 是否就可以不用理會?

[ 本帖最後由 david.tai 於 2012年2月19日 11:35 PM 編輯 ]

kris000

原帖由 david.tai 於 2012-2-19 23:24 發表
補圖片
已變更連接方式(如圖片),這樣的話charging manager 的input 是否就可以不用理會?

看不懂圖片的接法,那兩顆電池的電源怎麼沒有接到充電器呢? 這樣接是錯的喔!


如果使用電供(或汽車電瓶),在沒有控制電供電源(DIY SSR)的情況,只會有一種接法.
1.Charging Manager的輸入接到電供的輸出(或汽車電瓶),Charging Manager的輸出接到PL8.
當Charging Manager按下[開機]後,PL8就有電了,可以正常使用充電.


如果使用電供,而且有DIY SSR控制器來控制電供,或是給充電站充電的時候也是這樣接.
這種情況,平時電供是沒開機的,Charging Manager沒有電源供應,所以我們要想辦法給Charging Manager供電,以操作電供,所有按照底下的接法.
1.Charging Manager的輸入接到電池的電源,Charging Manager的輸出接到PL8的輸出,PL8的輸入接到電供.
當按下[開機]則電供啟動,此時PL8就有電了,可以正常使用充電.

kris000

原帖由 david.tai 於 2012-2-19 23:21 發表
感謝Kris000大大回覆
已變更連接方式(如圖片),這樣的話charging manager 的input 是否就可以不用理會?
SSR還要找時間去材料行找零件. 不知Kris000大大是否有做好的東西可以轉賣給小弟.. ...

可以pm給陶子飛友,請他幫忙DIY一個SSR控制盒,控制板也是他幫忙焊的.
http://www.rctw.net/space-uid-7825.html

david.tai

不好意思! 再請教
沒有控制電供電源(DIY SSR)的情況
1.Charging Manager的輸入接到電供的輸出(MW-SE-1000-24 , DC24V output)
2.Charging Manager的輸出接到PL8(輸入端)
3.Charging Manager按下[開機]後,PL8就有電了,可以正常使用充電

以上的敘述是否正確?

[ 本帖最後由 david.tai 於 2012年2月20日 09:40 AM 編輯 ]

水云天

kris大大，请教点问题，我朋友买的powerlab8是简版，我想帮他做根电脑配置线，拆开我的原装线，里面就是PL2303的片子，实现usb转ttl的功能，在rxd和txd上各接有一个1k的电阻（万用表测得），然后并起来引出信号线。但是我用一个usb转ttl的小板子搭出电路却无法跟充电器通信，这是怎么回事呢？我确信usb转ttl的板子和电路搭建的电路都没问题哦

kris000

原帖由 水云天 於 2012-2-20 16:46 發表
kris大大，请教点问题，我朋友买的powerlab8是简版，我想帮他做根电脑配置线，拆开我的原装线，里面就是PL2303的片子，实现usb转ttl的功能，在rxd和txd上各接有一个1k的电阻（万用表测得），然后并起来引出信号线。但是我用一个usb转ttl ...

應該是RD/TX/G順序搞錯了,那3pin的標示並不是如PL8標示那樣.
正確是白色是G,紅=Tx,黑=Rd,如果直接接到9Pin串口,紅接2腳,黑接3腳,白接5腳.
如果還是不行,那就是電平的關係,你可以加一個MAX232在中間.


但千萬要注意,G腳別搞錯,如果把電灌進PL8的G腳會把PL8的MCU燒掉,
為了避免把PL8燒掉,我採用隔離型的串口對PL8通訊,電源也是另一組DC-DC供應.搞起來比max232貴了十幾倍.
