來幫 PowerLab8 加一些東西

cell

感謝K大，請收PM

panch

感謝Kris000，創世製作，以轉帳完成，請收PM。 再一次感謝你!!!!!!!

[ 本帖最後由 panch 於 2011年12月9日 07:58 PM 編輯 ]

kris000

DIY控制SSR電路的大大請注意SSR規格.



因為控制板只提供控制訊號,不可以直接接到繼電器的線圈,或一些比較秏電的SSR.否則控制板會限制輸出(8~10mA跳脫).


若使用SSR的大大請照下圖連接(SSR規格為AC控AC型)





若使用繼電器的大大請照下圖連接

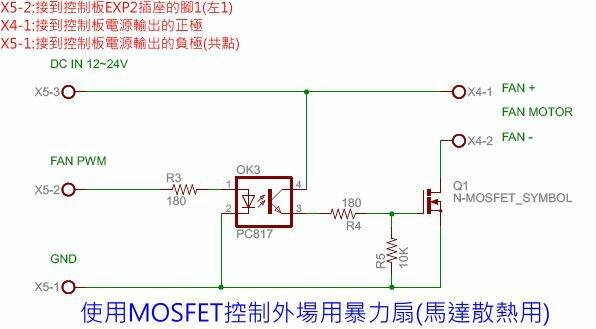

如果要使用馬達散熱風扇的大大,請照下圖連接.
就是為700E馬達散熱用的風扇,幫機子充電時順便為馬達散熱,控制板會對風扇做緩啟動,控制風扇轉速.3分鐘後自動關風扇.

z4963

請問K大，有SSR接線的實品圖嗎？上面的線路圖有看沒懂。

chance

開始出貨了嗎？我要匯款我要匯款！！

Melonggua

太棒了,我要匯款.多謝Kris.
