來幫 PowerLab8 加一些東西

zjjnygh

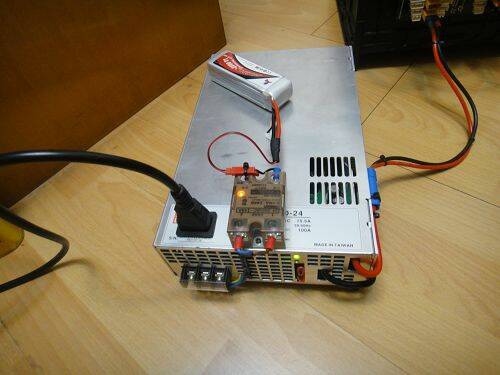

开关电源改好了，请徐先生指导。
就等设备到位了。

kris000

原帖由 zjjnygh 於 2011-8-6 19:40 發表
开关电源改好了，请徐先生指导。
就等设备到位了。
552803

接法是正確的,由於設備還在生產中,目前要啟動電源只好先插一個電池(DC3~32V),等設備到位就可拿掉電池了.
SSR其實很簡單,將AC110V(或220V)其中一條線剪斷接在SSR的1~2腳(不分順序),只要3(+),4(-)腳有電,則1,2腳導通.只是一個開關而己.

控制板會有一個3Pin的JST公座,是用來連接電供用的.
接腳1=負極(接到SSR的接腳4-)
接腳2=告警訊號(蜂鳴器或其他告警設備)
接腳3=電源供應器訊號(接到SSR的接腳3+)


會直接改的人就直接改,不會改的就請人幫忙做個小控制盒(一個SSR,一個插座,一條3Pin訊號線).
控制盒的電源插到AC110V(或220V),而電供就插在控制盒上的插座,控制盒的訊號線就直接插到我的控制板.
如果不會改的人,若由你那邊出貨的,幫忙他搞個控制盒,最好連蜂鳴器都做在控制盒內.

moneycwq

kris有出完整的样品吗？有的话能不能贴图看看，我也考虑要一个

kris000

原帖由 moneycwq 於 2011-8-7 12:42 發表
kris有出完整的样品吗？有的话能不能贴图看看，我也考虑要一个

老楊那邊可能還剩幾片沒被預訂,可以問他看看,大陸是由他那邊出貨.如果沒有了,只能等出貨完再看看有沒有剩下.

沒有樣品,只有手工焊接測試完成就直接生產100份.
這個月中可以拿到板子,但我換成高規格的STM32/LCD控制晶片/IO從新引腳/FLASH/...所以底層的晶片控制必需改寫,可能要花個1星期(順利的話),讓新的板子擁有基礎的OS.這樣編寫程序會比較容易.
PWM及SPI引腳也更多,這樣比較適合模型使用,可用在ESC開發模擬及遙控器模擬之類的.

zjjnygh

我这边的这周能发给你合并了。

[ 本帖最後由 zjjnygh 於 2011年8月8日 09:37 AM 編輯 ]

diamondtai

原帖由 kris000 於 2011年8月7日 11:05 PM 發表 老楊那邊可能還剩幾片沒被預訂,可以問他看看,大陸是由他那邊出貨.如果沒有了,只能等出貨完再看看有沒有剩下.沒有樣品,只有手工焊接測試完成就直接生產100份.這個月中可以拿到板子,但我換成高規格的STM32/LCD控制 ...

我在北京, 所以稍後我需要和楊大跟進?
