來幫 PowerLab8 加一些東西

michaellee

原帖由 kris000 於 2011年7月21日 12:11 AM 發表
STM32系統板已經在生產中,數量應該是剛剛好.
由於測試期間電路板改過很多次,ARM也用100腳512K的,隔離型DC to DC用了三顆(隔離分壓/電源/通訊三個單元).
成本上修了NT$500(每片約NT$3,000),這還不含外殼/接頭/運費/.. ...

謝謝您的設計開發 也感謝所有支援的模友們
若是有人取消訂購的話 麻煩您再通知我一聲
非常謝謝您

狂飆

小弟本來麻煩大大順便幫小弟製作一個,現在取消因為預算問題,不過還是謝謝kris000大大的付出

michaellee

原帖由 狂飆 於 2011年7月24日 08:40 AM 發表
小弟本來麻煩大大順便幫小弟製作一個,現在取消因為預算問題,不過還是謝謝kris000大大的付出

那就麻煩KRIS兄看看是否有其他人排在小弟之前預約  如果沒有  那在下是否可以排進訂購名單呢??謝謝^^

kris000

原帖由 michaellee 於 2011-7-24 22:04 發表

那就麻煩KRIS兄看看是否有其他人排在小弟之前預約  如果沒有  那在下是否可以排進訂購名單呢??謝謝^^

好的,我把大大排進名單.

如果不夠我會跟大陸那邊"調"一下,完成的時候我會PO在此.
而且會一一PM,到時如果有人要取消也沒關係的.

會有兩種型式,STM32板及韌體(固件)是一樣的,差別在控制板零件不同.
1.精簡:只做為PL8介面,這種的控制板只用來供電(9~36V轉5V)及通訊,所以不會焊上 電流/電壓/溫度感測/MOSFET/散熱片等零件,所以預算可能可以減掉近NT$1,000.
2.一般:PL8介面+功率計+充電站控制+放電控制.
如果要用來放電,還要多一個負載盒(內有1個負載+1個MOS+1個風扇及放熱片),負載盒插在控制板的輸出及訊號接頭.


在等工廠生產的期間,正在搞放電功能.
一個負載盒預計以300~500W為單位,採用並聯擴充的方式,如果1個500W的負載,表示3S電池可以設定1~40A放電,6S則減半.
可並聯的上限來自於控制板的主MOS,控制板是由6支IR的3034並聯而成,由於我沒有這麼大的電流可測試,所以不能確定上限要設多少,只知道充電站持續26V 50A輸出時MOS微溫(完全沒散熱情況).
MOS的資料 http://www.irf.com/product-info/datasheets/data/irlb3034pbf.pdf

chance

Kris兄。你說的放電可以並聯擴充，有沒有擴充限制？有時候我要測試電池，需要精準的放電控制。

kris000

原帖由 chance 於 2011-7-25 02:20 發表
Kris兄。你說的放電可以並聯擴充，有沒有擴充限制？有時候我要測試電池，需要精準的放電控制。

放電擴充是有限制的,
限制來自於控制板所能承受的電流,MOS是195A的6個並聯,通常我以標稱的10%來用,所以打算限制在100A,就是30V*100A=3KW.

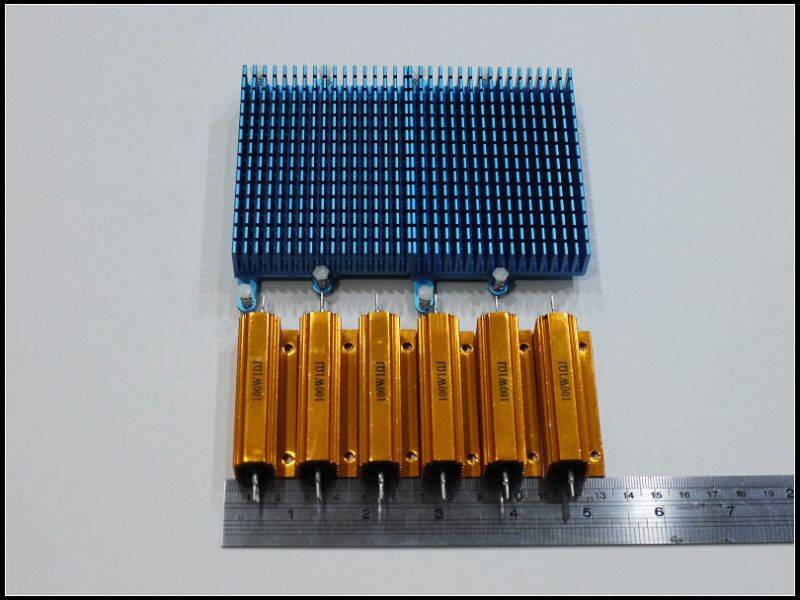

負載盒構造很簡單,只是幾個100W的小金屬電阻並聯而己,要並聯幾個最理想還在測試中(預計是6個,如圖一).
放電原理也很簡單,只是PWM利用電流回授改變佔空比,進而達到恆流控制而己.
如果2個負載盒,就可雙倍電流,但仍受限於100A.

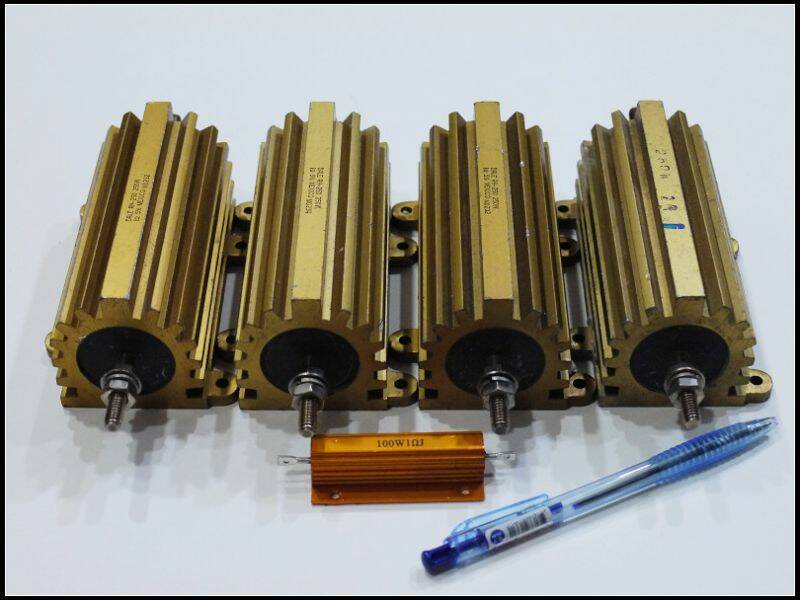

應該很少人會用到3KW以上,如果3KW以上,控制板及負載盒的體積會大很多(圖二)
