控制板零件己確定,也做了一些修改.
1.原本量測CELL是採用精密電阻分壓法,但發現電阻受溫度影嚮,導致精度無法達到預期(其實已經很準了,是自己龜毛),所以改採用燃料電芯的量測方式(隨藕+減法器).

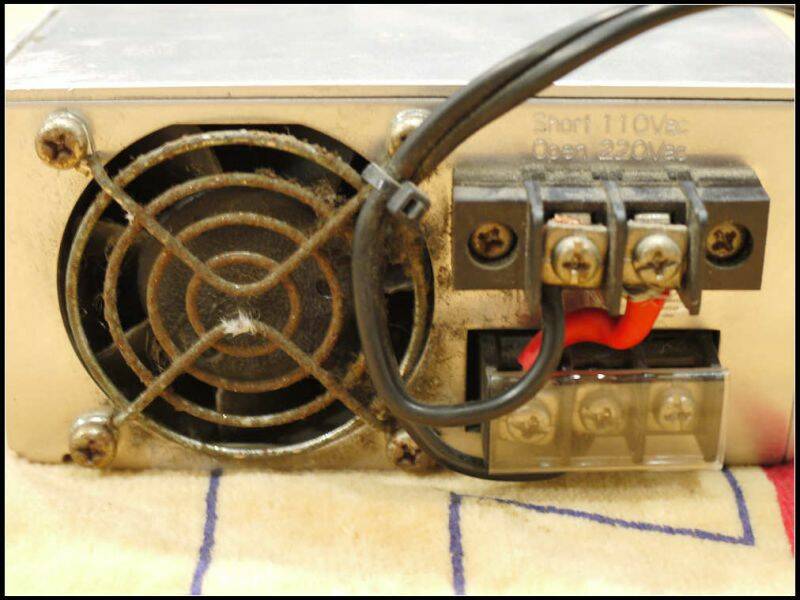

2.原本控制交流電源(AC 110或220V),打算採用電磁開關,但電磁開關我很少在用,看起來又好大一個,所以改用SSR(AC 75A規格),我是直接裝在MW電供內,當然其他電供或外掛電源箱也可以,並沒有綁MW.
3.一時也不知外殼該怎麼辦,所以去賣場買了一個塑膠盒,也找不到適合大小,於是找了一個2倍大的.暫時湊合用.
關於放電器:
我會先把"充電站保護器"完成,再進行放電器的設計,這兩個的電路板是共用的,只是放電器會多掛一負載箱.
[ 本帖最後由 kris000 於 2011年7月2日 11:22 PM 編輯 ] |
|
