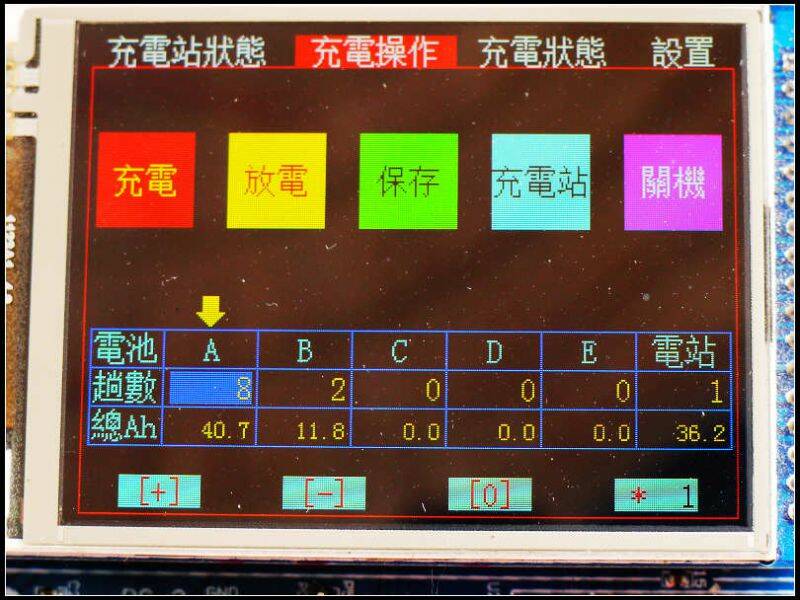

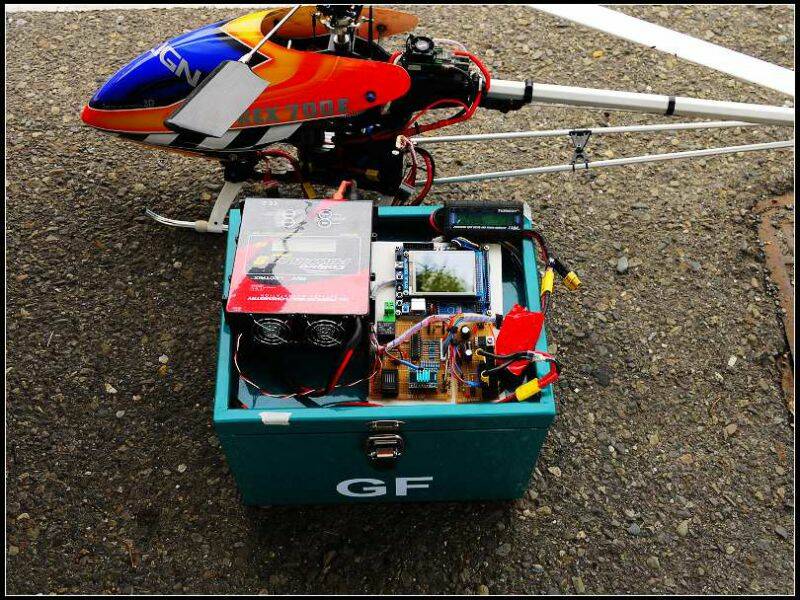

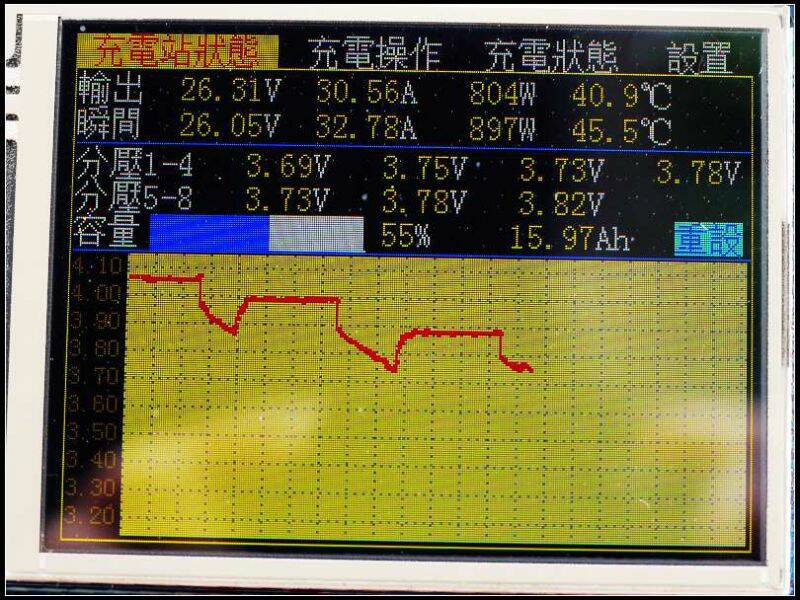

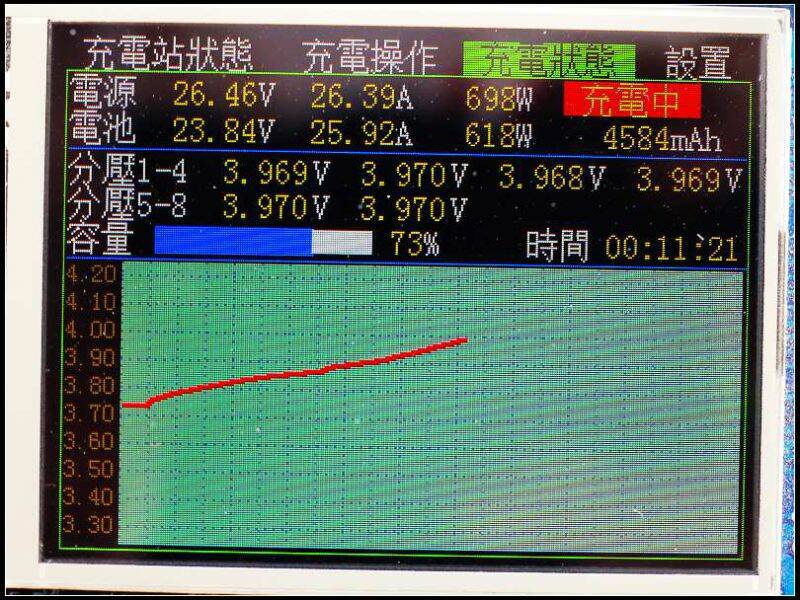

考慮到拆裝維護彈性,最終決定板子分成兩片,STM32主機板+LCD是在上層,而下層是控制板(MOS管/ADC/通訊/9~30V穩壓電源/..),之間以銅柱支撐,訊號以12Pin排線連接.
STM32主機板:STM32採用100腳的封裝,規格較高,I/O也多很多,I/O佈線我故意向下相容其他AT的STM32板,所以可以跑別人的程式(當然也要人家願意讓人下載),但我的韌體無法在其他板子跑(我用自己的I/O及記憶區塊).
STM板總共製作了100片,其中50片是大陸的,5片是國外的,我PM內的還沒仔細算,如果到時真的不夠,我再跟大陸調撥看看.
控制板是由陶子飛友負責選擇性焊接零件,因為控制板有些零件不便宜(例如MOS,電流/電壓量測 IC),所以依需求焊接,但板子是同一片就是了.
外觀應該是120*100*40mm左右,因為控制板還在佈線,MOS+散熱片位置還沒決定好. |
|
