做 Cougar新主翼

世冠

哇賽 彭大真是利害勒
3個工作天 一對翅膀
真強

lspeng

原帖由 世冠 於 2011年5月8日 04:25 PM 發表
哇賽 彭大真是利害勒
3個工作天 一對翅膀
真強

誤解誤解,是"再"三個工作天,別嚇偶.....

世冠

彭大
期待您 完工後的 重量
以及試飛的效果喔?
還有....主翼的翼型 跟水平尾翼需要相同翼型嗎??

v86662a

范大 你看看啦!彭大六樓翅膀都好了,你的碎碎念242樓了,肉鴿還沒磨出來,我門引頸期盼的的磨肉鴿啊!....................加油啦!

choua

彭大：我看你這台机子，可以飛到你做70大壽喔！

lspeng

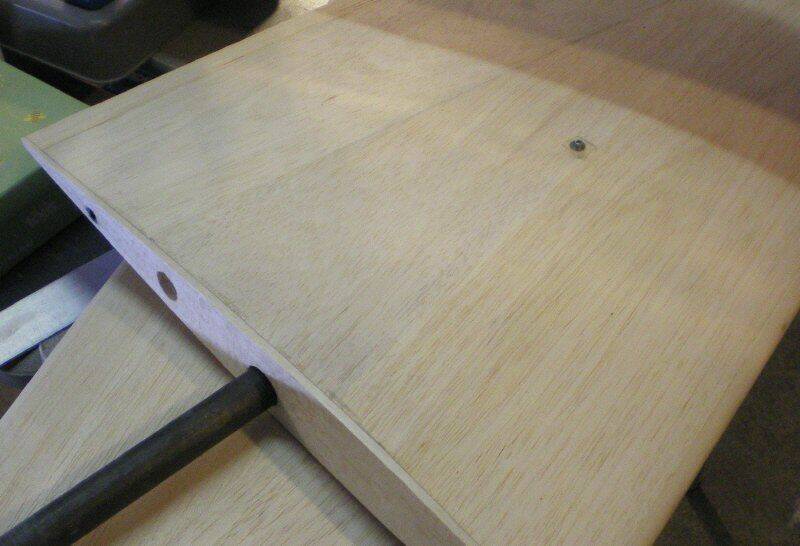

兩片式主翼的固定很簡單,兩邊各一顆4-40螺絲就可以了.這是主翼上的硬點,用硬木塊,底下與翼管套要接觸.以epoxy黏合


螺絲穿過翼管套鎖住.這是標準固定法.


兩邊的硬點都作好了.左翼固定螺絲洞還沒鑽.


再裝上確認位置無誤


愈看愈得意


比較新舊翅膀: 老翅膀翼端是9%翼厚比.新的是14%.


分割副翼.


兩側副翼搞定.木工部份完工.剩下貼包覆紙與裝伺服機.

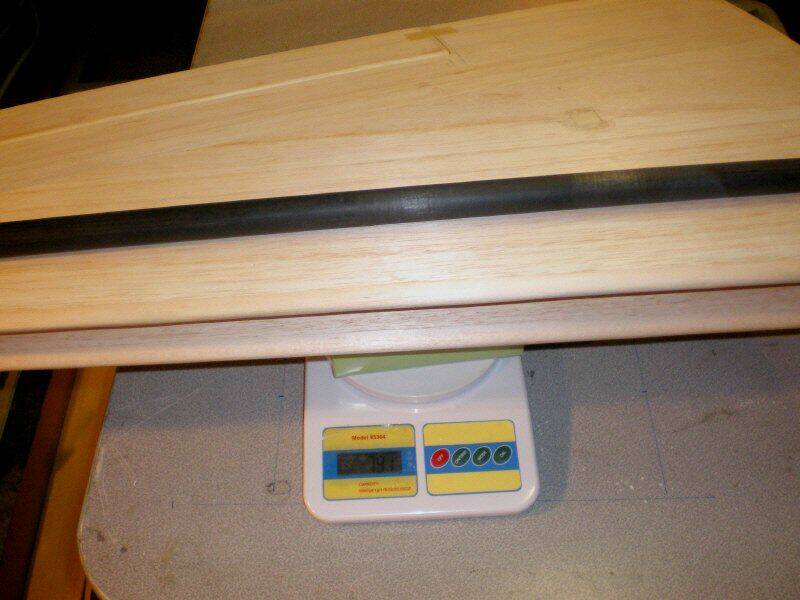

現在重量含翼管是791克.全部搞定大概又是近900克,和現在的翅膀差不多或輕幾克.


要停工待料幾天.等servo寄到再繼續.
