做 Cougar新主翼

lspeng

Cougar IV的主翼作snap滾很吃力.上次試飛過Integral與Neptuno後發現這兩架機機的snap很輕鬆.進一步比較發現這兩架的主翼厚很多.所以想到做個新主翼.

Cougar IV用的Focus II主翼是90年末的設計.翼根11%,翼尖9%,對風的穿透性很好.Integral是00年初的設計.翼根14%,翼尖16%.所以新主翼加厚而且翼端的翼厚比比翼根高.

保利隆準備好

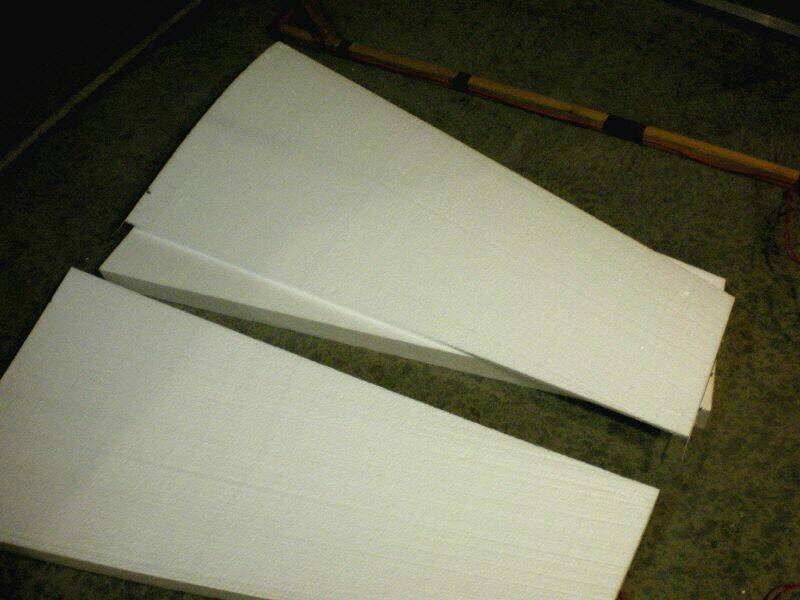

形狀切出來.長寬和原來完全一樣

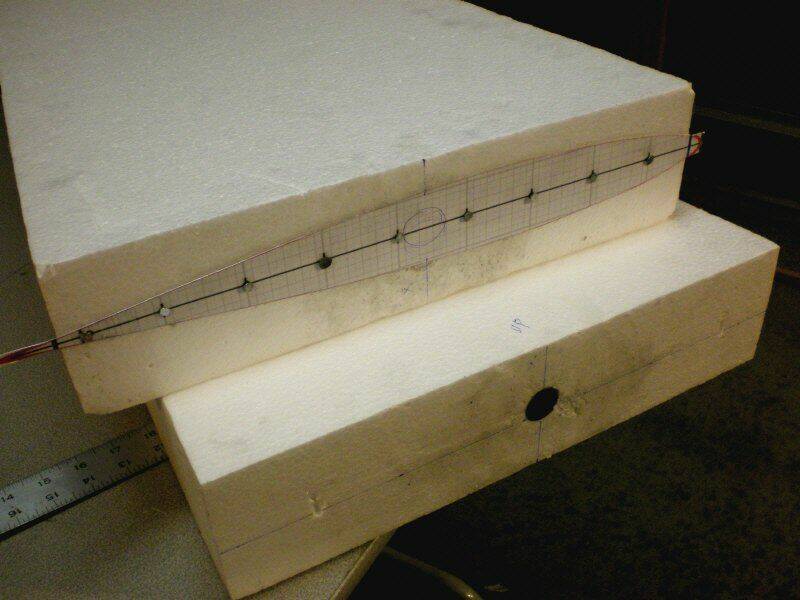

挖翼管.夾具上桌了

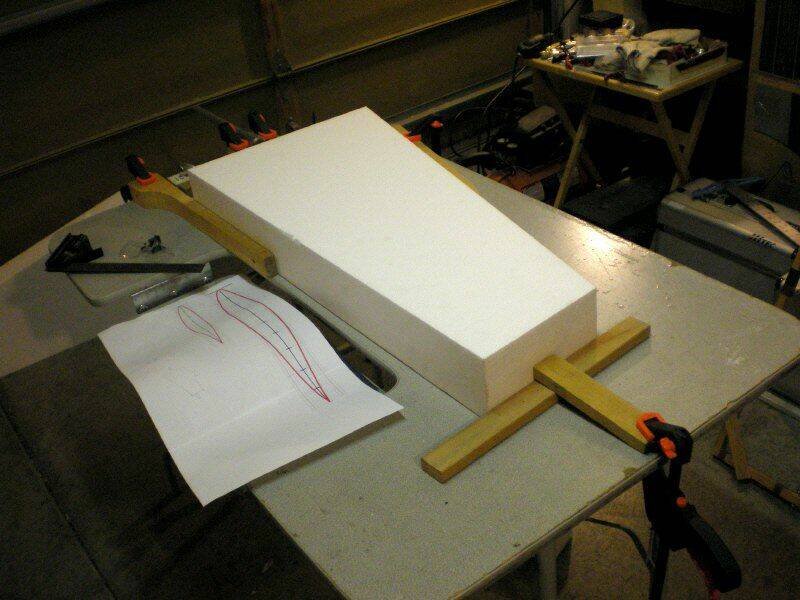

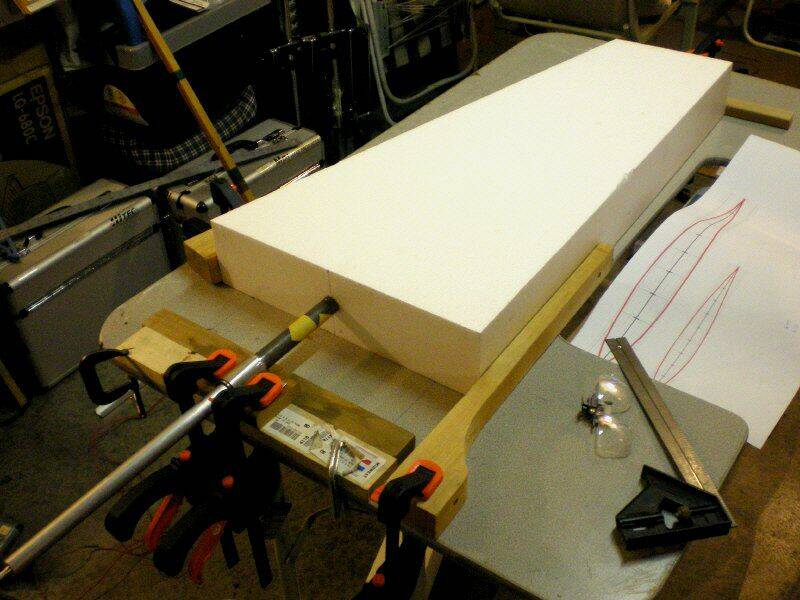

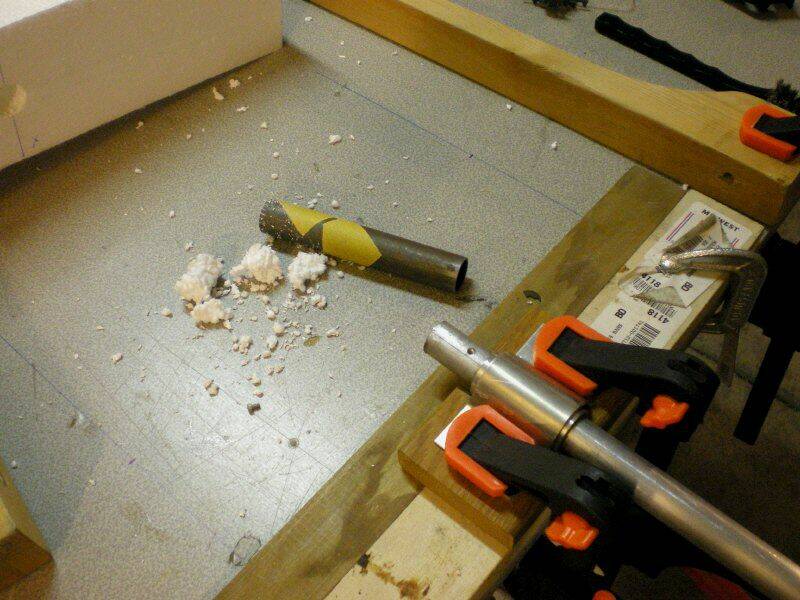

土製工具與夾具.這步驟的定位重要性就不必強調了


挖孔工具

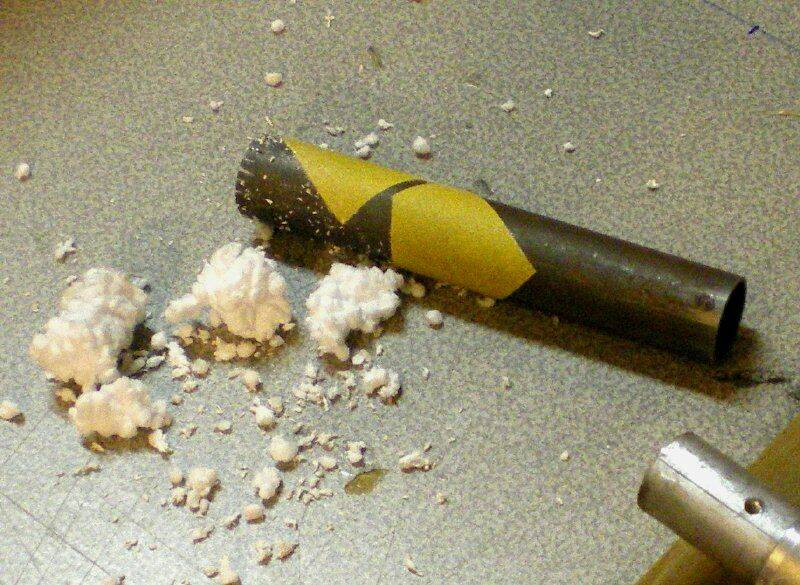

鐵管直徑與翼管相同.外面貼上不規則的砂紙剛好挖出翼管套的大小

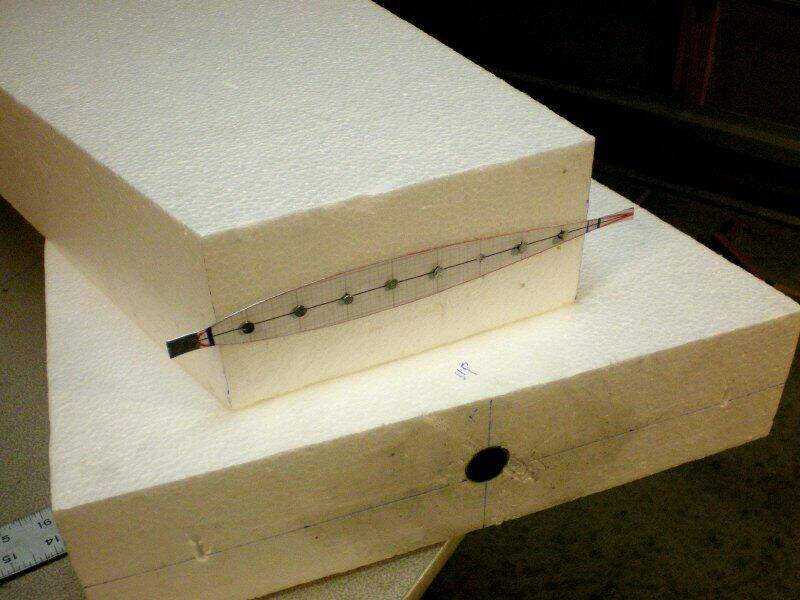

翼管套用環氧樹脂epoxy固定.翼型模板是NACA63012a翼型.翼端則比例放大到14%翼厚比


釘上翼根模板


釘上翼端模板


唰唰兩下一邊好了


再唰唰兩下另一邊也好了



今天暫停.明天開始弄翼蓋板.

josephallance

哇又有連載小說可以看了......................

ching33ho1

彭大
真棒...又可以看圖說故事了喔......
彭大.我有疑問.最後1張圖看起來.翼管有1邊會不會太靠近翼面了也
這樣子翼根翼肋強度夠嗎??......

[ 本帖最後由 ching33ho1 於 2011年5月7日 12:10 PM 編輯 ]

lspeng

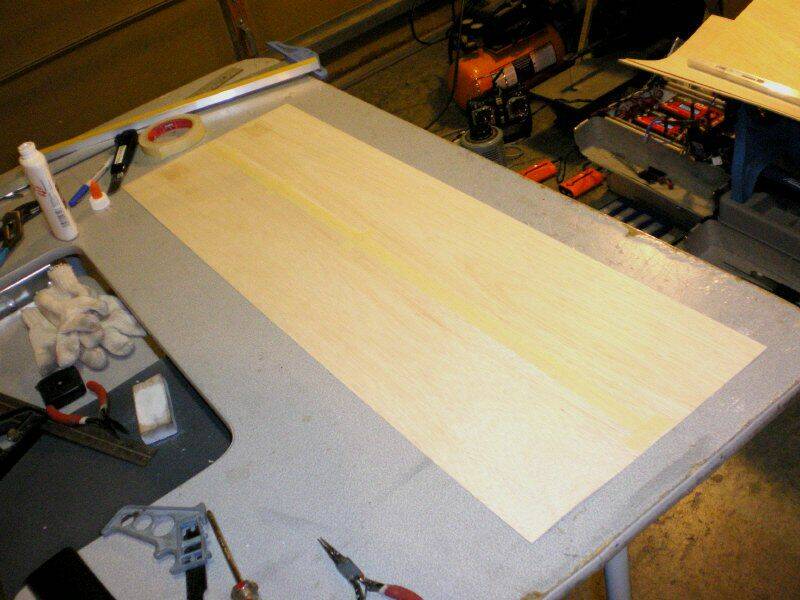

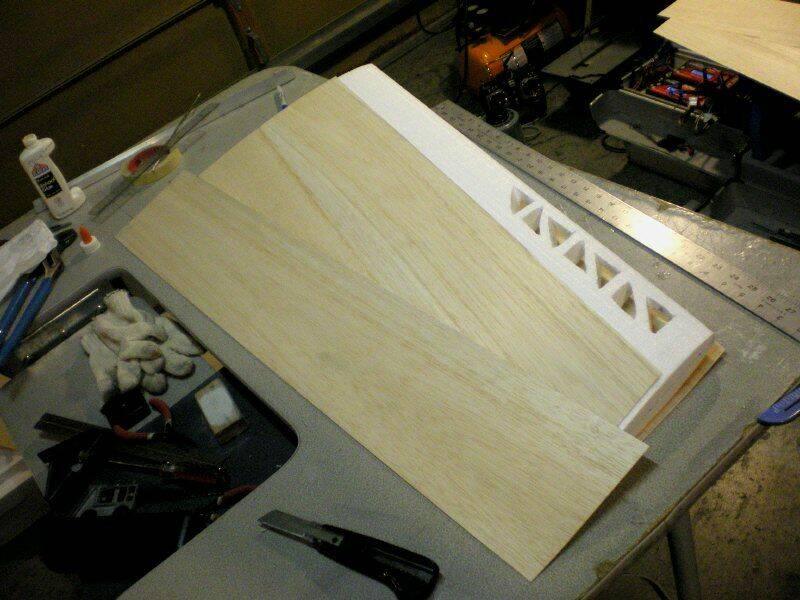

翼蓋板用白膠組合.

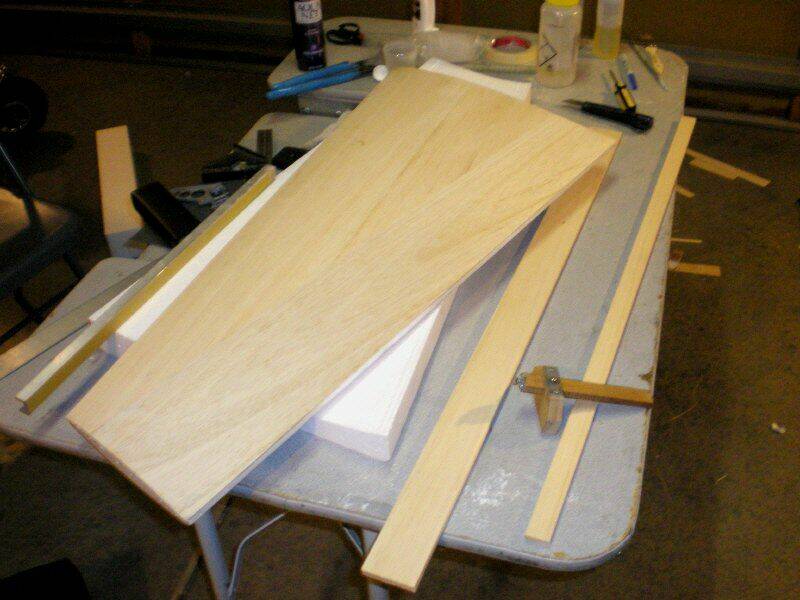

配合主翼裁好

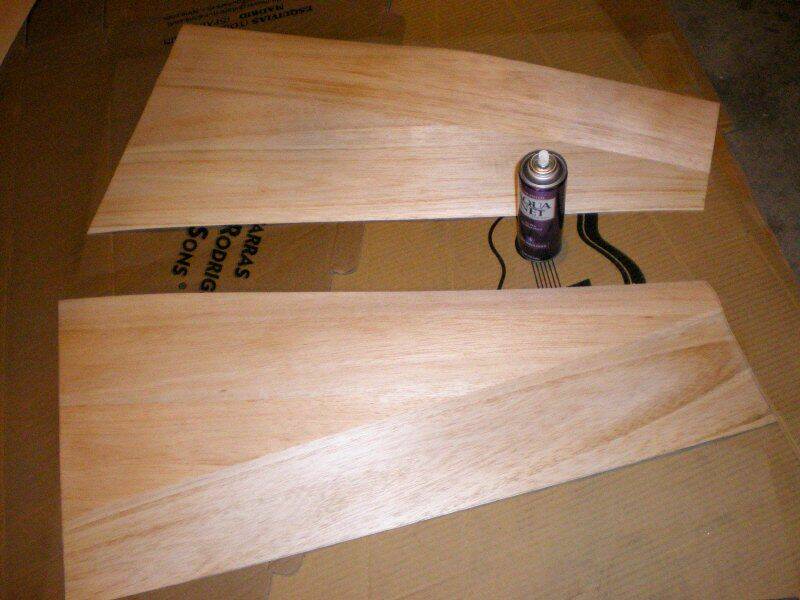

膠合面噴一層髮膠.乾後巴沙木不會吸太多epoxy

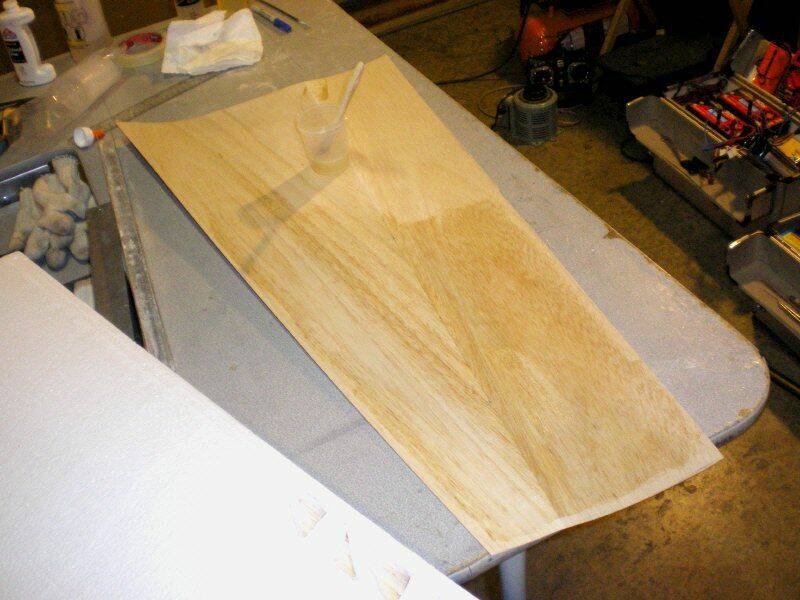

刷20分鐘的epoxy.盡量壓薄減少用量,重量當然可少一些

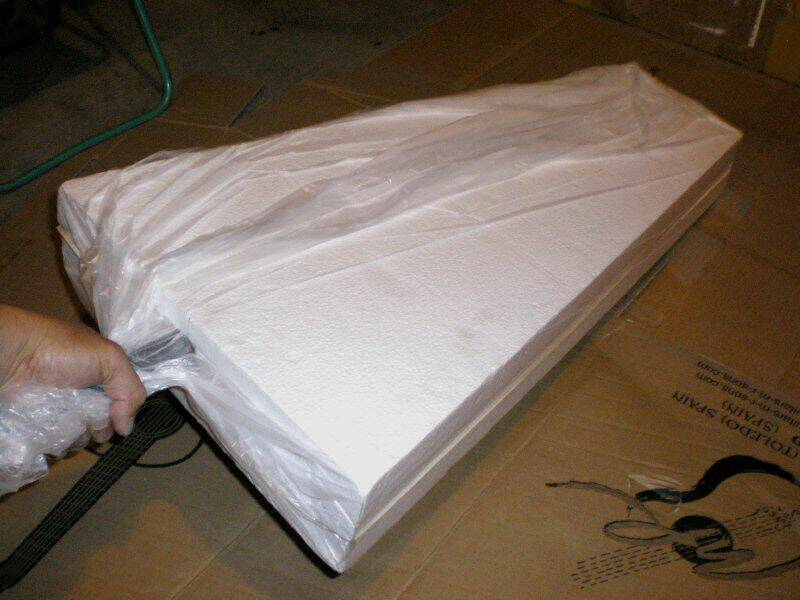

我的土製真空袋.用吸塵器就嚇嚇叫了

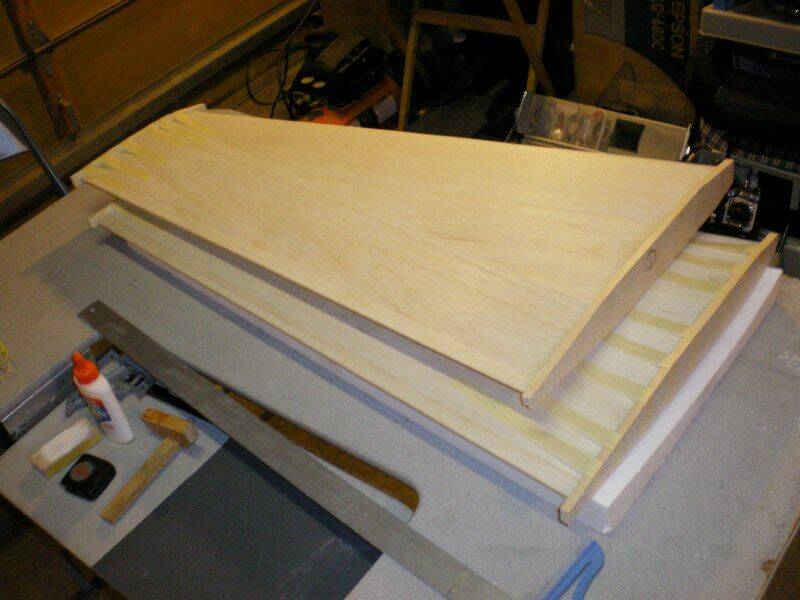

一邊好了.裁巴沙前後緣


兩邊翅膀的雛形出來了.


看我做飛機很簡單厚,不要怕勇敢去動手就對了!

ching33ho1

真厲害.就快要完成主翼了喔...

lspeng

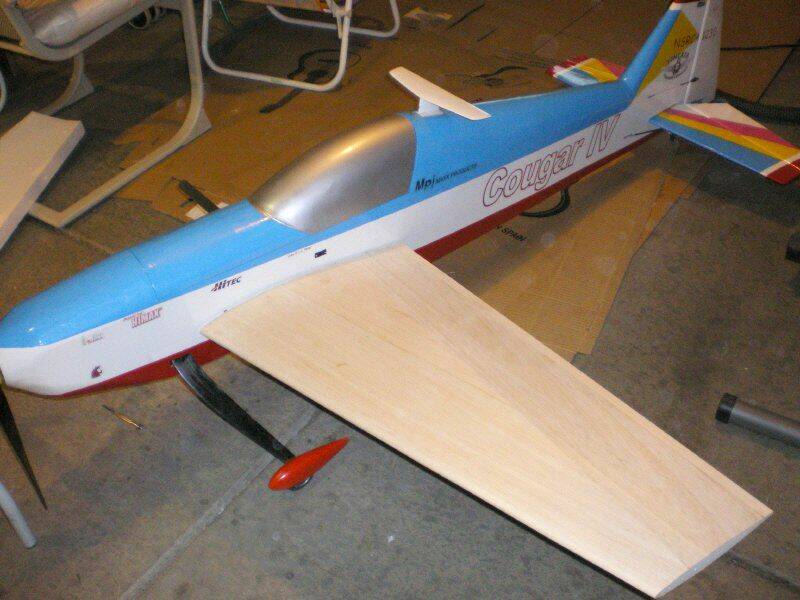

膠乾了,前後緣粗磨,左翼裝上比畫比畫,嘟嘟好
