自家造的馬達

EricKKLaw

今天早上又出動測試馬達,將1000kv內轉馬達裝在自家的475E直昇機上測試,測試時氣溫大約29~30度C,飛行4 1/2分鐘,飛行下來電壓是3.72v.

主旋翼長度:475mm
尾旋翼長度:80mm
LiPo電:6cells 3300mah
主齒輪:168T
馬達齒:21T
旋頭轉速:2700rpm

飛行下來溫度是36.3度C

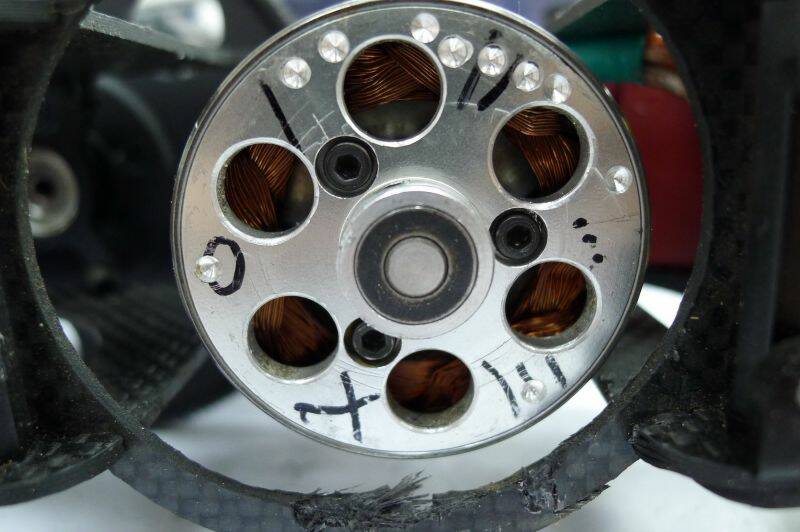

拆去散熱扇的原型馬達底部,看到的小孔凹位是平衡校正用,每個馬達都會做平衡校正處理,繞線方法跟一般常見的馬達並不相同

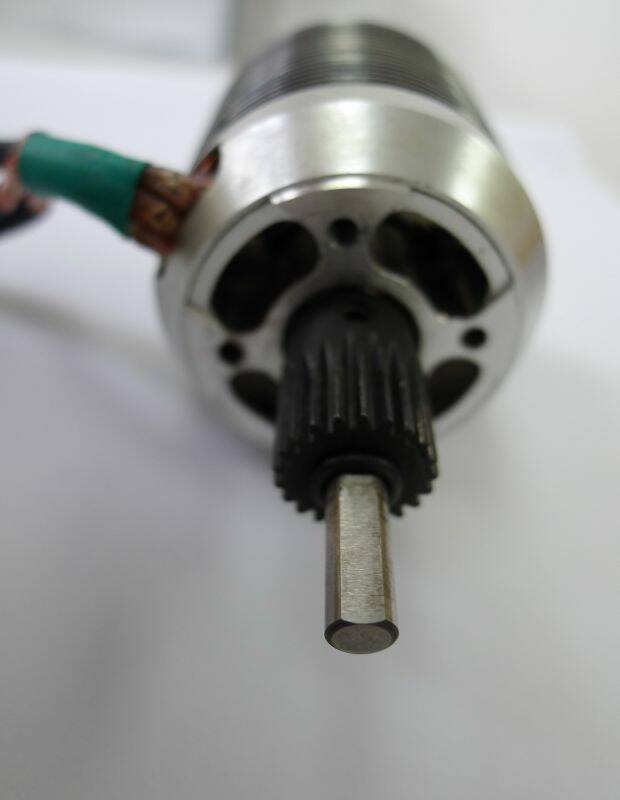

馬達軸都會磨扁位,馬達齒不會打滑

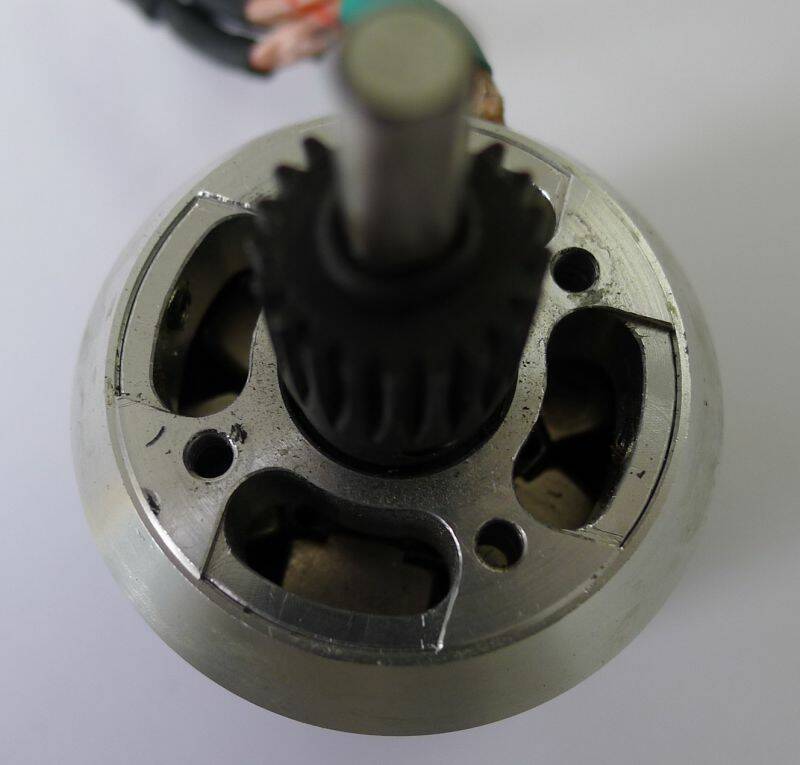

從頂部可以看到馬達內部粗厚的磁石

[ 本帖最後由 EricKKLaw 於 2011年5月12日 10:18 AM 編輯 ]

tsaihsiehchin

大大高手：加油我有兩台90級的機機等這您的莫達，那我就不用去買K牌的加油

EricKKLaw

原帖由 tsaihsiehchin 於 2011年5月9日 12:43 AM 發表
大大高手：加油我有兩台90級的機機等這您的莫達，那我就不用去買K牌的加油

90級的要多等一陣子

[ 本帖最後由 EricKKLaw 於 2011年5月12日 10:20 AM 編輯 ]

vincentshu629

有沒有飛行影片可以分享.............

EricKKLaw

原帖由 vincentshu629 於 2011年6月1日 11:17 PM 發表
有沒有飛行影片可以分享.............

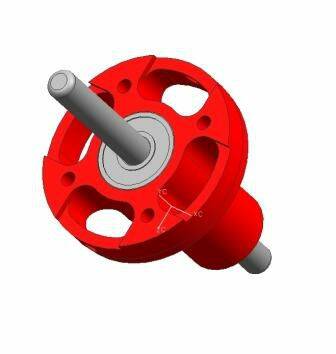

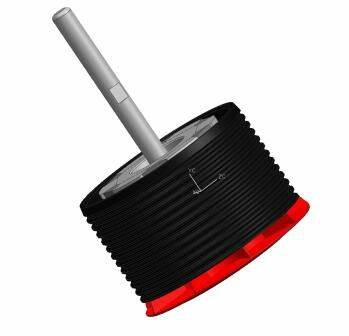

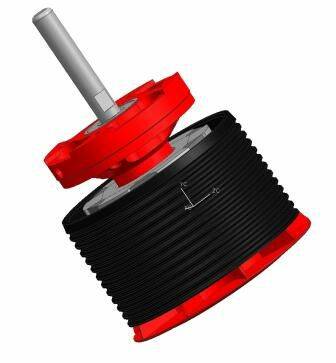

還在微調修改設計,待修改後的原型馬達出來後,會有飛行影片分享,先貼幾張CNC圖片上來.

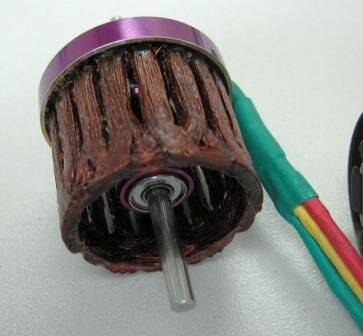

線圈會是這樣子,這是幾年前試作的馬達,是吃4cells電的,當時是放在450size的機來測試.

blinklun

給你讚~~~~~Eric大~~~~優秀!
