還是搞不楚清如何接線

lego0 · 發表於 2011年4月17日 04:18 PM

因8249新的是沒有接線,要自己焊,他的背面共有6個接點,output是接(+)(-)給動作用,input共4個接點,就不知如何接,傷腦筋..
ANS:要傳英文的...不要傳錯了

lego0 · 發表於 2011年4月17日 07:38 PM

基本上選用解碼器的k1-k6其中之一的通道,利用Y接線,Y接線會有2組白線及紅線分別連接至4個焊點....不過最好還是把說明書傳上來比較好....

一尾 · 發表於 2011年4月17日 10:02 PM

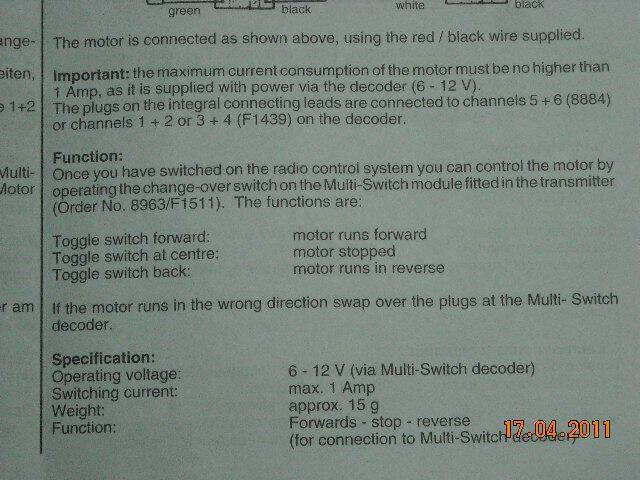

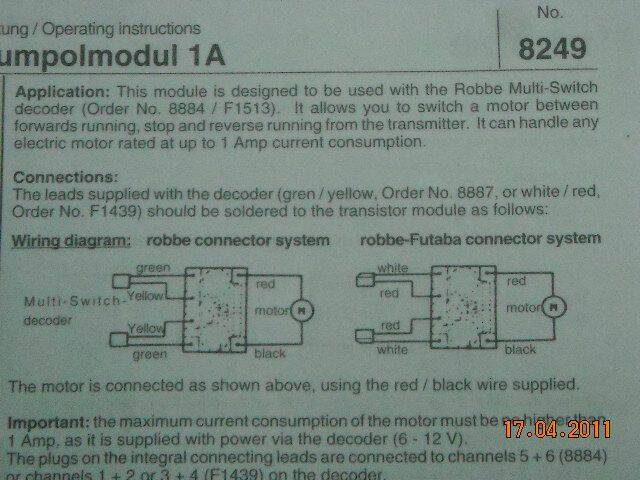

說明書上傳,請站上大大幫小弟解答

epg800 · 發表於 2011年4月17日 10:33 PM

原帖由一尾於 2011年4月17日 10:02 PM 發表
說明書上傳,請站上大大幫小弟解答

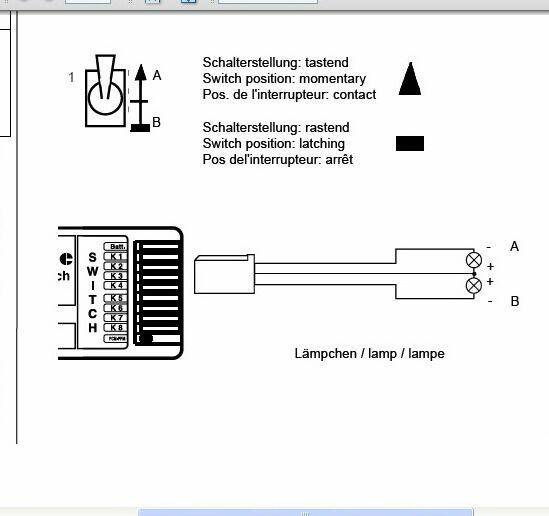

這接線應該跟這個原理一樣吧偶不確定

lego0 · 發表於 2011年4月17日 11:22 PM

就這樣沒錯的....A有紅白線+B有紅白線分別焊到電路板的4個焊點...

一尾 · 發表於 2011年4月18日 08:55 AM

原帖由 lego0 於 2011年4月17日 11:22 PM 發表
就這樣沒錯的....A有紅白線+B有紅白線分別焊到電路板的4個焊點...

那如果想接單一個馬達,可前轉及反轉不知如何接??
