還是搞不楚清如何接線

一尾

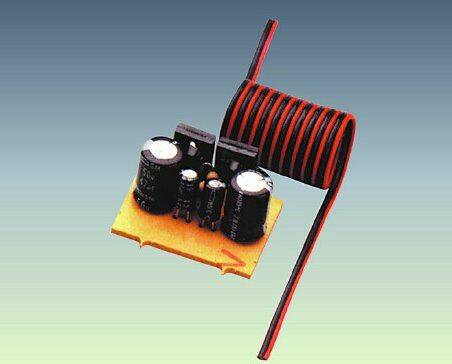

請教站上先進下圖兩樣東東如何接在一起,還請站文先進能為小弟解答,感激再感激..

epg800

這個8249插在你解碼器的k5或k6就可以了

一尾

因8249新的是沒有接線,要自己焊,他的背面共有6個接點,output是接(+)(-)給動作用,input共4個接點,就不知如何接,傷腦筋...

epg800

原帖由 一尾 於 2011年4月17日 02:00 PM 發表
因8249新的是沒有接線,要自己焊,他的背面共有6個接點,output是接(+)(-)給動作用,input共4個接點,就不知如何接,傷腦筋...

PO圖來看看
沒說明書嗎????
我的ROBBE目錄上只有簡單的規格表
沒有詳述如何連接

一尾

原帖由 epg800 於 2011年4月17日 02:06 PM 發表

PO圖來看看
沒說明書嗎????
我的ROBBE目錄上只有簡單的規格表
沒有詳述如何連接

說明書是有,只是書到用時方恨少,都是阿度才文,看隆牟....,小弟晚上回家再把說明書照相再上傳

epg800

原帖由 一尾 於 2011年4月17日 02:16 PM 發表

說明書是有,只是書到用時方恨少,都是阿度才文,看隆牟....,小弟晚上回家再把說明書照相再上傳

有說明書那就好解決了
