求救~KDS平衡儀USB連接線脫焊

kevin875155 · 發表於 2011年4月11日 12:28 AM

不好意思,弄複雜了.

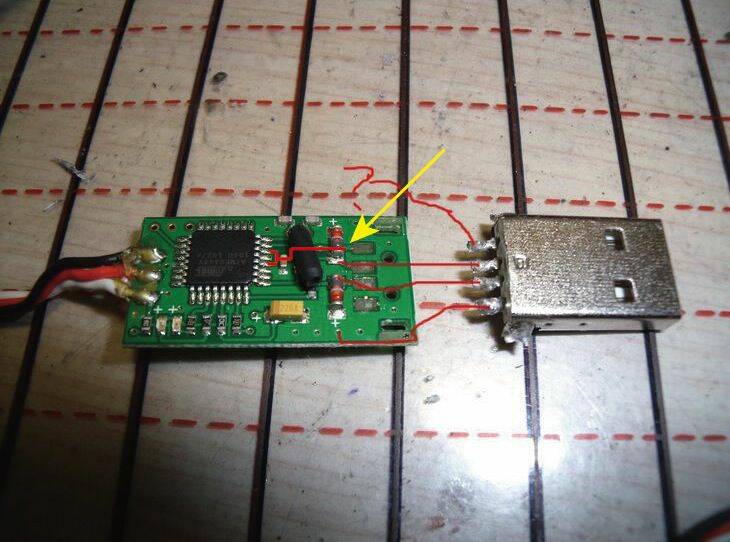

把箭頭處刮一刮就好了.

pin6,4是那顆晶片的VCC, 由缺角處開始算4,6都是VCC也就是連到USB正電的地方.

colmanchang · 發表於 2011年4月11日 07:09 AM

大哥您好~那是不是將電線插到我原先標示的那個洞裡再焊起來就可以了? IC的線又細又密, 怕不小心手殘就糟糕了, 有洞的話會簡單點!

kevin875155 · 發表於 2011年4月11日 10:56 AM

最好是刮粗一點的地方.
沒有焊接痕跡的洞, 那是灌孔相連兩層以上的銅箔,
而且面積小,除了不好焊也容易掉落或損壞, 焊工沒把握最好不要去動他, 免得更糟.

colmanchang · 發表於 2011年4月11日 10:07 PM

感謝大哥細心教導! 已成功自行修復!!!
