求救~KDS平衡儀USB連接線脫焊

colmanchang

請教各位大大, KDS平衡儀USB連接線拔插多次後脫焊不知還有沒有救呢? 請維修高手不吝賜教~

kevin875155

連到相連的接點就好了,建議買一條usb線剪開來焊.

colmanchang

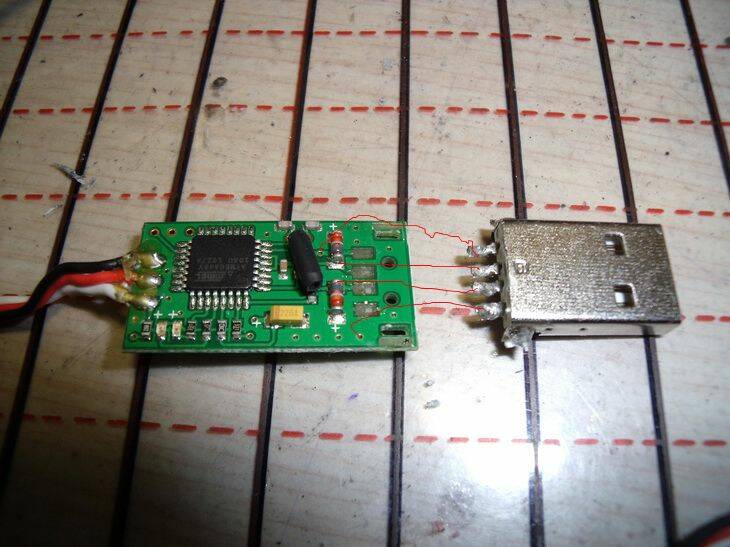

請問大哥~ 是像下圖這樣接嗎? 小弟沒學過這些~ 只能用猜的!!
第1條好像穿過電阻下方,
第2,3條直接接到電阻負極上
第4條沒看到有線拉過來!! 是接地嗎? 直接早一個洞接?OK嗎?

kevin875155

USB由上往下就是 Vcc, D+, D-, GND沒錯
1可以接到IC的PIN6,
2,3就接在那個二極體上（你有標線了）

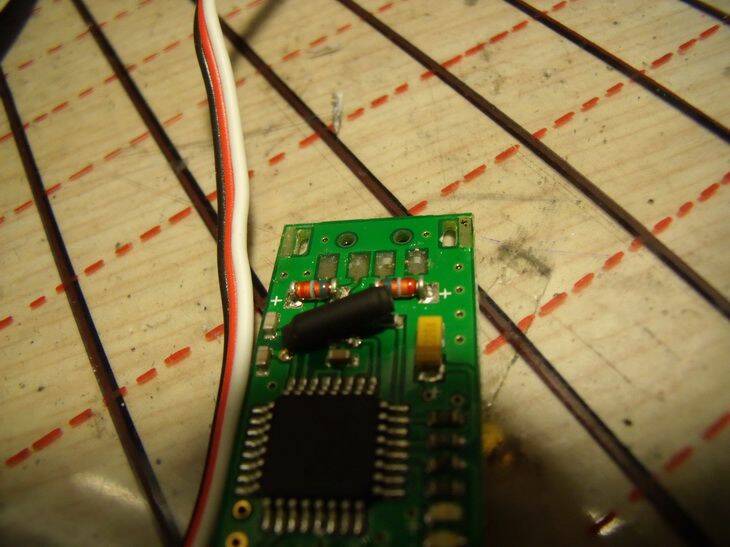

4接在二極體標著+的那點
不好悍接就先用刀片把綠漆刮一刮露出銅柏就會好點了.

kevin875155

那個黑色的應該是震盪晶體用熱縮膜包著, 掀起來一點應該會好比較好工作.

colmanchang

大哥~對不起不是很懂PIN6是哪個位置!? 可以請大哥幫忙標示一下嗎? 其他2,3,4應該就這樣接沒錯吧? 感謝大哥撥空指教!
