第二代充電站動工囉~

diamondtai

同意同意

原帖由 amd64 於 2011年3月11日 08:14 PM 發表


這電路板看起來只能讓PL8回充電用~正負極剛好都在最外側~
建議~版子如果可以再加寬點，另將電壓接頭移到版子中央~會更好
這樣電流就不用經過那麼長的線路~對於末端的電池會比較好~ ...

kris000

老楊那個6層板成本太高了,線路由6層來分流,最吃重的正負極兩側很寬且6層並行,又由兩片板來分擔,每片電流不大於40A,所以電流是OK的.

電池板我打算比較便宜的作法.
使用一片雙層板共16個接頭(1個輸出用),兩面正負極加寬噴錫,底面手工焊銅條.每個電池正極裝一個10A自復保險絲.

接頭及座使用訂製的,左右針腳(1,8腳較粗)要能承受15A,分壓線的左右也較粗,中間較細,不焊電源線.電池請工廠在出廠前照我要求焊好,LiPo焊成7S,Li-Fe焊成8S,容量6或8Ah.


另有設計保護板,連接在電池板與充電板之間,到時再看大小,要用疊或平行置放,不使用充電板則使用自己的充電器.


自動充電板採全平衡充,目前規劃是8A.充到滿約70Ah/8A=9小時,有點久.不過再上去板子又有點大.


Li-Fe電池短時間內不會降價,所以有足夠時間慢慢想怎麼弄.

zjjnygh

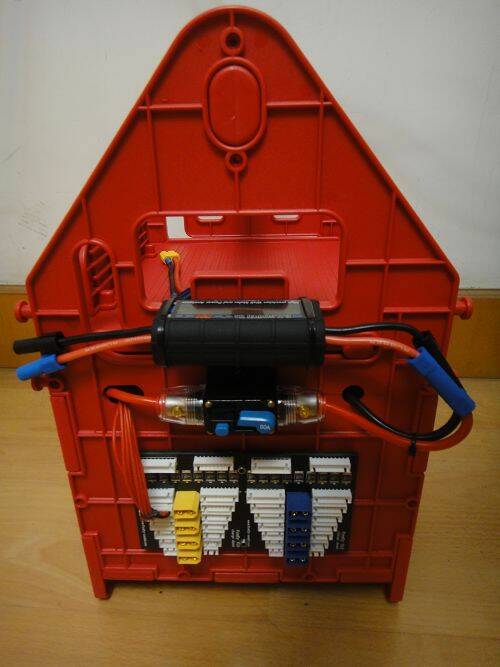

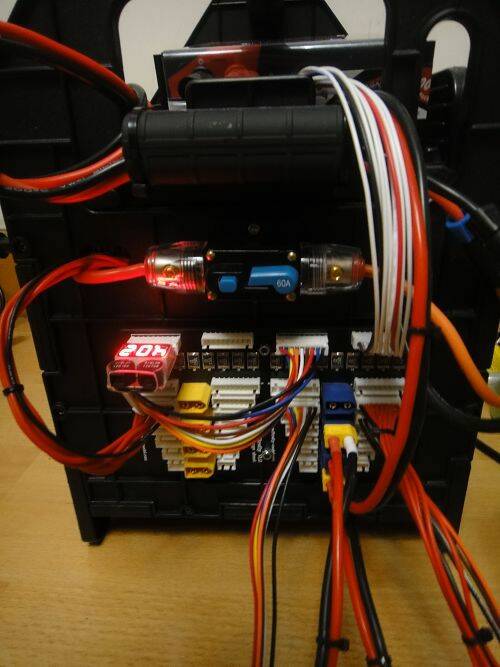

此板针对充电站设计，使用上更方便更安全。

diamondtai

原帖由 zjjnygh 於 2011年4月6日 09:40 AM 發表
此板针对充电站设计，使用上更方便更安全。
478430478431

它是太出色了，杨大，我会按照你的想法做

sheng17110

不知道什麼時候還有要製作"充電站"可以請大大通知一下嗎!
好想加入喔

[ 本帖最後由 sheng17110 於 2011年4月9日 07:00 AM 編輯 ]

kris000

原帖由 sheng17110 於 2011-4-9 06:16 發表
不知道什麼時候還有要製作"充電站"可以請大大通知一下嗎!
好想加入喔

在等電芯降價及輕量化中,可能還要等個一年喔~
目前用Li-Fe組成 8S 80Ah電芯價格仍接近兩萬台幣,電芯淨重20Kg,都還不太能接受.

如果懂一點電子又會DIY及網購的話,也可以自己搞.如果沒匹配用的儀器,也可以找台灣幾位在幫人組充電站的大大買電芯,請他幫忙先匹配好.再自己組合.
