第二代充電站動工囉~

kris000

原帖由 bv3ac 於 2011-2-10 17:57 發表
所以剛拿回來充電站充飽done 都顯示 98%  沒到100% 就是問題1 沒有平衡造成的嗎 ?   放完電到21v 重新做完平衡就會到 100% done 嗎  ?

沒平衡也會這樣沒錯,只要使用幾次且平衡後就正常了.

如果是用我的充電站模式檔,那不會到100%啦,因為我只設4.190V,並沒有充到100%.
這個是電動車用的變種LIPO,可用電壓在3.3~4.1之間,充到4.2V也沒關係,只是沒意義.充電器一拔開電壓就回到4.1x了.

kris000

原帖由 diamondtai 於 2011-2-10 16:51 發表

Kris000 大大,
自動充電設備思路如何? 如果自動充電板(7S全平衡充))設計完成, 烦请与我们分享...学习.... thanks a lot.

充電板其實很簡單啦! 只是目前有PL8所以不是很迫切,我在等Li-Fe降到合理價格再繼續,目前湊合用.


如果大大也想搞隔離型的平衡充電板,如果不編程序的話,可以使用現成的 DC-DC CCCV充電模塊.

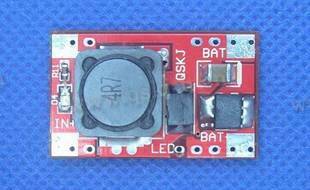

淘寶就有一堆了,價格由RMB$15~40,例如底下的圖是3A型的(也可要求8A型),如果要7S就必需買7片,把電源弄好且焊接一下就完成了,要高級一點就弄個LCD取樣一些數值出來,如果會編程且對電子熟的話那選擇又更多了.



目前會先搞功率計(36V 120A),到時再結合充電板.目前功率計我比較需要.
1.計時器:可設定倒數時間,時間一到斷開DC部份(斷開會驅動一個RELAY,用來斷開AC電源插座)
2.計數器:獨立的8組計數器,用來累計電池飛行趟數用,不想再寫"正正正..."了,按一下加一,也可歸零.
3.保護:溫度探頭達到設定/電流輸出達到設定/電壓達下限設定/CELL電壓超過設定,任一成立即斷開並大叫.
4.顯示:LCD面板顯示總電壓V/電流A(可雙向,充電時為負值)/功率W/輸出容量Ah(可雙向)/8個CELL的電壓V/CELL最大壓差/以上各項峰值,若使用可繪圖面板則附帶長條圖顯示.

diamondtai

感谢Kris 大大回复....学习学习 :)

zjjnygh

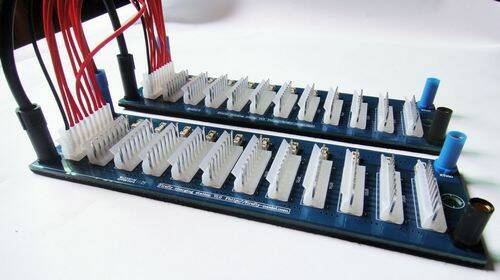

这是第三代充电站并联板照片，这个板可以不需要两个插头了只这个头就行，还有加了单组电池保险丝另外背面不要再加锡和铜线这是六层板。

[ 本帖最後由 zjjnygh 於 2011年3月10日 04:32 PM 編輯 ]

kris000

沒那麼快啦! 目前的充電站仍要撐著用至少一年才行.

採用6Ah磷酸鐵鋰電芯96片,組成8S 72Ah容量,目前電池價格還太高.重量也太重.
目前全新電芯價格100片要1.9萬(而且還是成本).每次進貨以1K為單位,這個必需降到1.5萬左右才能接受,可能要等一陣子,我去年談的時候100片還要2.4萬,今天降到1.9萬,可見仍有降價空間.

再來就是重量,目前6Ah單片195g.組起來光電池就19KG,加上充電器及一些設備,可能達25KG了,這個重量是不能接受的.


重量是個大問題,因為再輕也有限.
如果價格降到我要的,到時三元鋰同樣重量同樣價格,而容量卻是2倍.

amd64

原帖由 zjjnygh 於 2011年3月10日 04:30 PM 發表
这是第三代充电站并联板照片，这个板可以不需要两个插头了只这个头就行，还有加了单组电池保险丝另外背面不要再加锡和铜线这是六层板。

這電路板看起來只能讓PL8回充電用~正負極剛好都在最外側~
建議~版子如果可以再加寬點，另將電壓接頭移到版子中央~會更好
這樣電流就不用經過那麼長的線路~對於末端的電池會比較好~

[ 本帖最後由 amd64 於 2011年3月11日 08:18 PM 編輯 ]
