今早起來本來還混混沌沌的,但看到遙控器後(2403)馬上驚醒,挖哩咧電源竟然沒有關(小朋友玩的)八顆金頂電池就這樣掛了,不知道能不能拿LIPO電池串三顆來當電源使用,習慣上3S的電壓標示為11.1V(3.7x3=11.1),但當充飽電用電錶量起來卻是12.6V(4.2x3=12.6),請問眾前輩有無這樣搞過呢?(用3S的鋰聚電池來當遙控器的電源)
為了悲劇不再重演(電源忘了關)所以動手給他裝上電源指示燈,容小弟慢慢報告

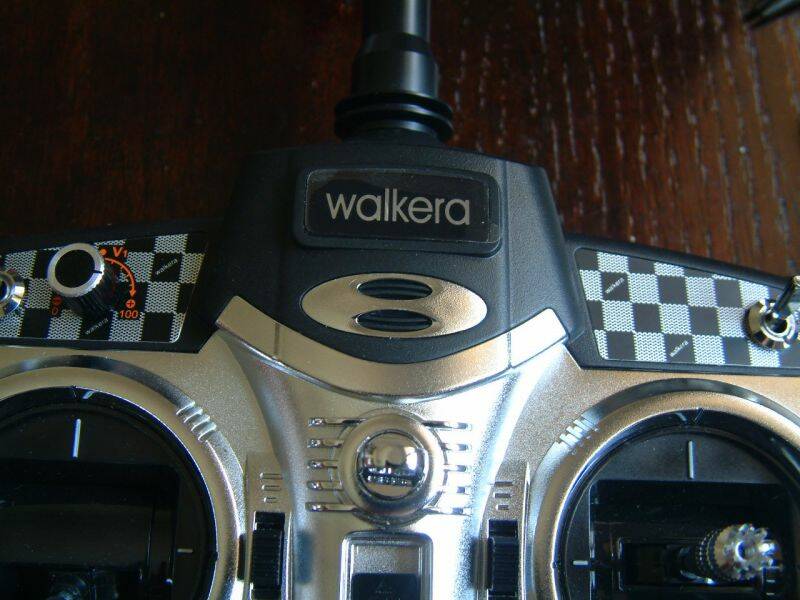

記得2801的WALKERA字樣開啟電源後會有"閃爍的霓虹燈"
不過2403就無此功能,不急!這簡單,殼拆開裝個LED就搞定了,哪知拆開後看了就涼一半了,WALKERA字樣下竟然有兩層電路板,還有一堆的線要拆,放棄了,LED不裝那裏,改地方裝好了
東看西看(柿子挑軟的吃)上面兩角落的橡膠圈是最容易動手的,就決定裝在那裏好了,下圖是左上角的橡膠圈
下圖是右上角的橡膠圈
下圖是拆下來的橡膠圈

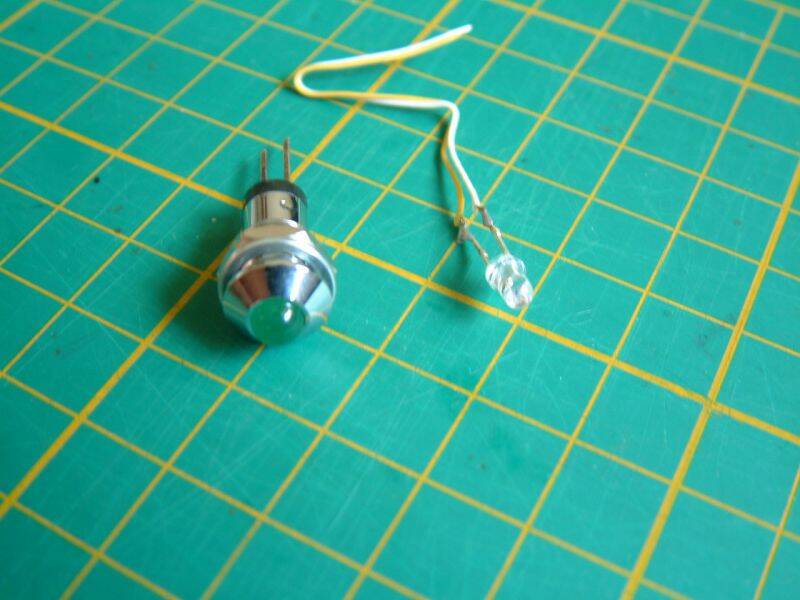

LED最常見的形式有3mm與5mm(直徑)兩種,還有亮度之分,建議用高亮度的(聚光)LED ,小弟決定用下圖右方3mm雙色的LED(紅藍交錯閃爍)
因為遙控器的電源是12V的,LED的電源是2~4V(看你所選的形式)所以必須串個限流電阻(1/4W就足夠)避免LED燒毀

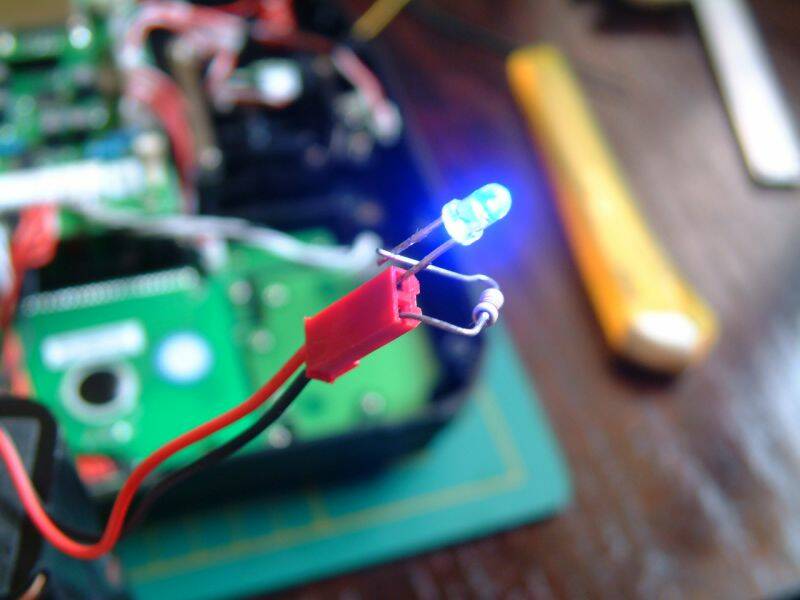

至於說要串多少歐姆的電阻就沒硬性規定了(有公式可算,但原諒小弟將其省略),一般說來500~2K歐姆都行,最主要是看您需要的亮度來決定,電阻越小亮度越高(但低於其規範則會減低壽命甚至燒毀),反之則亮度越低,小弟隨手從零件櫃找出1K~2K歐姆之間的電阻,可用下圖的方式直接測其亮度

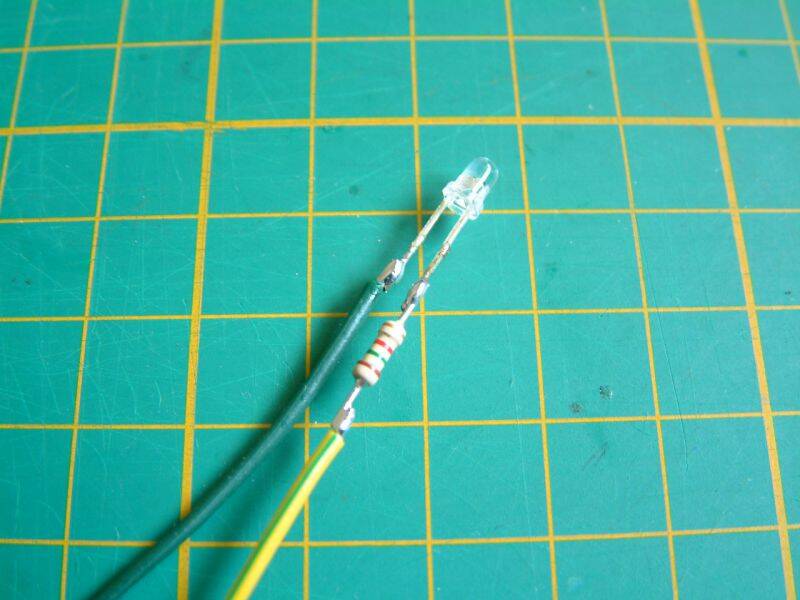

最終小弟決定用1.5K歐姆(色碼為棕綠紅)的電阻,如下圖(已銲在LED上,LED的電源有方向性,長腳為正,短腳為負,若您是從廢棄的電路上解銲下來的,可用電表二極體檔位量一下即可得知正負)

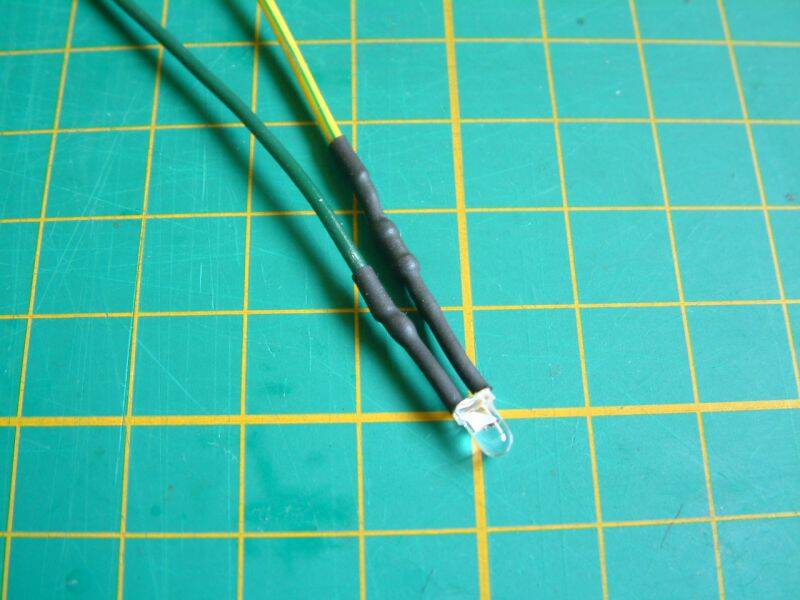

下圖是包覆熱縮套後的模樣

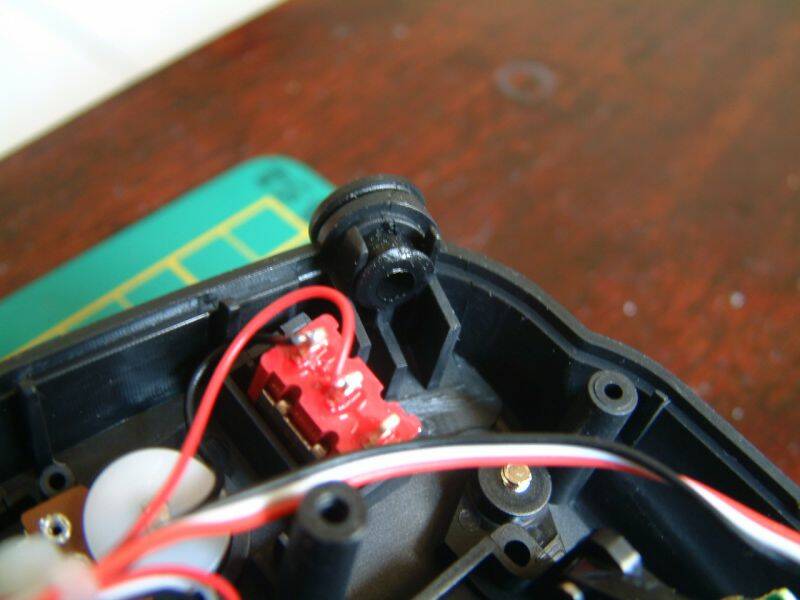

下圖是LED塞入"新家"後的模樣

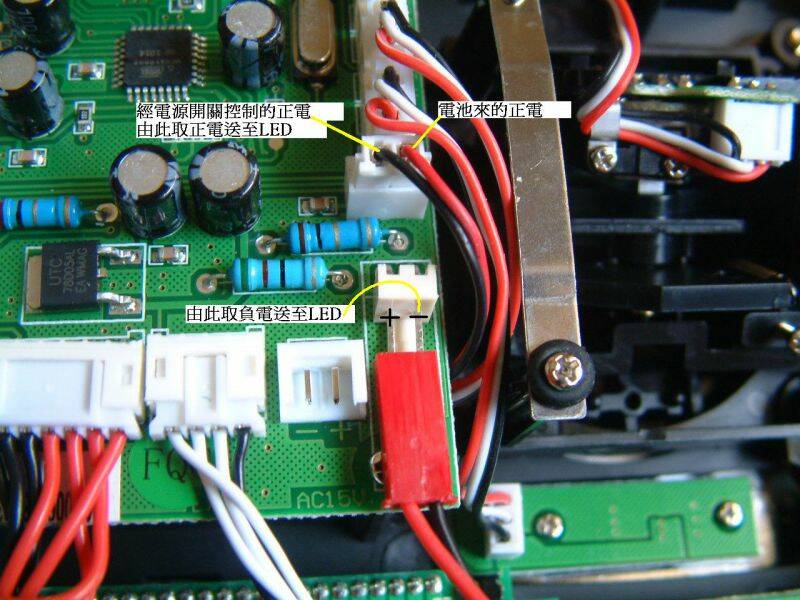

下圖是LED拉電源的部分,請先將電源關閉,並拆除電池,以免發生悲劇(短路之類)
下圖是上圖紅色圈圈處的特寫
如上圖所示將正負電源拉至LED就大功告成

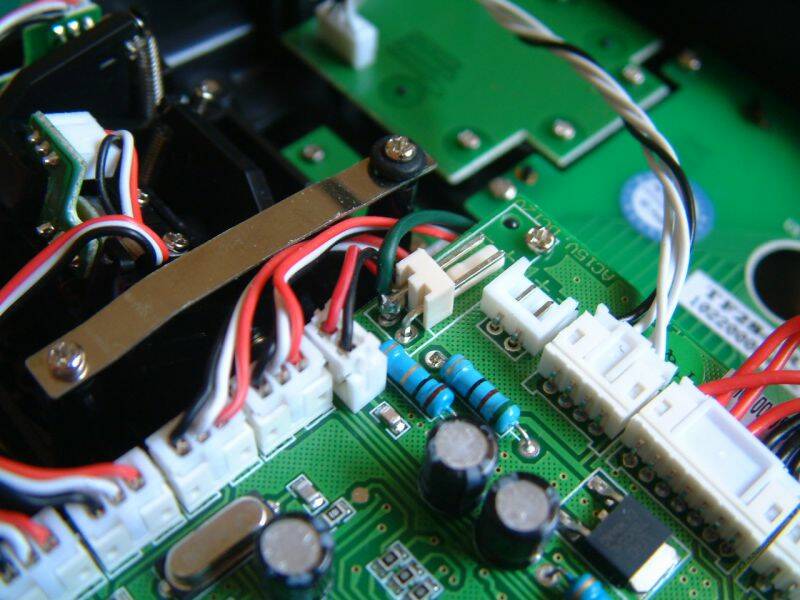

下圖是負電源(綠色線)銲接的地方
從另外一個角度看負電源
正電源(黃色線)小弟沒有從黑色線的部分著手(因為還要剝皮,挺麻煩的),小弟是直接從電路板下方的電源開關銲出來的,如下圖
打開電源試試,沒問題再上蓋,YA!沒問題,會亮,會閃爍

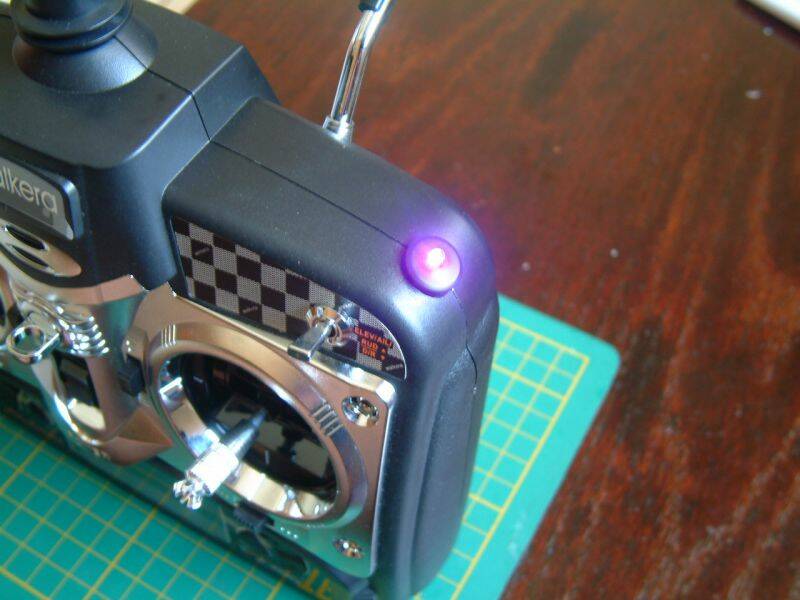

下圖是完裝後開啟電源的模樣
拆開殼後其實可以發現,這殼好像是與6動8動的通用,上面有很多指撥開關與VR旋鈕的預留孔位,LED也可裝在這些預留孔位的地方,只要將表面飾板挖開即可安裝
以下屬於視覺系改裝,請大大別罵小弟
另外也可去買指撥開關與VR,將這些預留的孔位填滿,讓2403的外觀看起來跟6動,8動,9動甚至12動的遙控器一樣,不過只能滿足虛榮心而已(實際上是無功用的)
後記:也可電阻改小一點,再串一個2k歐姆的VR,這樣就可以隨時調整亮度
甚至再裝個光敏電阻讓LED會隨著環境的亮度而自動調整其亮度,這樣辨識度會更高(不過只是個電源指示燈而已,有需要搞這麼大嗎? )
