我的 SJM215 小改修(part 1,2.3)

hfb

sjm機子設計蠻有特別的
之前也在看sjm的機子
但是聽說尚真營運好像有點狀況,導致零件不易入手

sample316

最近好像很少聽到SJM(尚真)的消息,也不知道最近怎麼了.
至於零件,SJM的網站也可購買零件,應該買得到吧

sample316

SJM215 小改修(part 2)SJM215 電直的前兩個伺服機拉桿原來比較斜(使用上也是ok),但我還是比較喜歡直直的伺服機拉桿,所以就改修一下. 請看圖說故事.

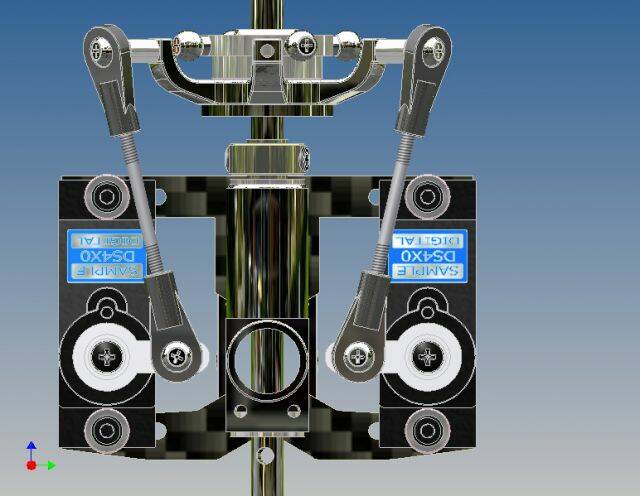

圖一,~圖三是原廠的伺服機拉桿裝配型式

圖一

圖二

圖三

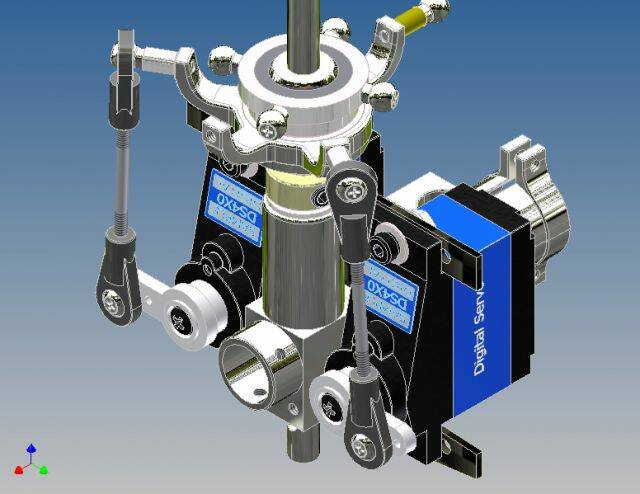

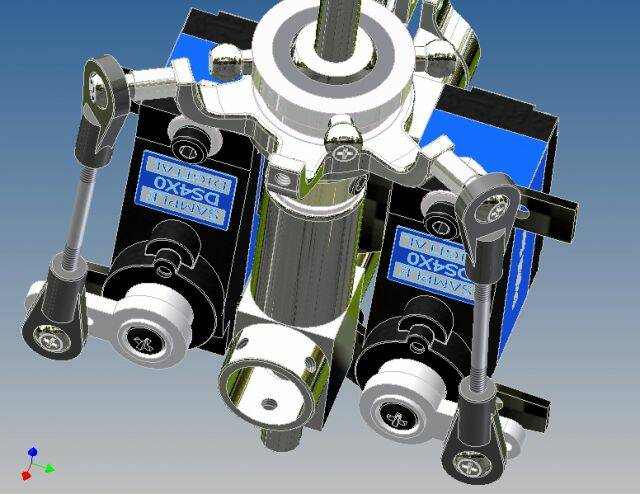

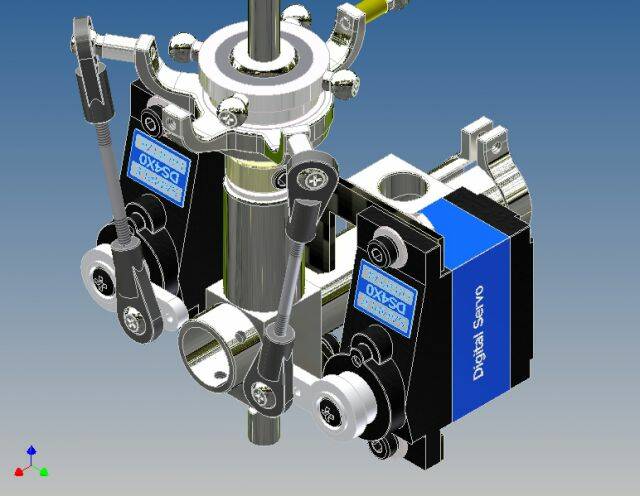

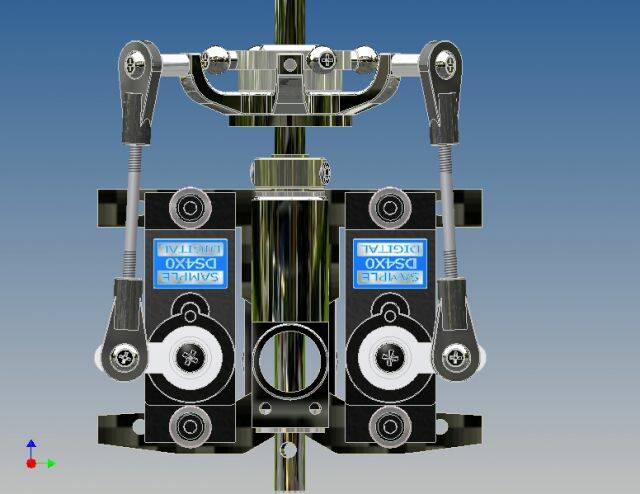

圖四~圖六是修改後的伺服機拉桿裝配型式

圖四

圖五

圖六

這部份修改只需多鑽一孔,及伺服機固定架(下)與伺服機可能干涉處磨掉就可以了

aa221097779tw

請教大大,您是用哪一種軟體呢???......真是用心....

sample316

這個我是使用Inventor畫的,原本是預定要用Solidworks來畫

sample316

大大,若伺服機固定洞沒打準 左右距離不一樣,可再買一組新的重試就好了,那兩片碳纖伺服機固定板加起來約只要50元,這機子的另一特色是零件也很便宜.
