坦克聲光組（＋）四路集成電調

TigerI

图片看到了.

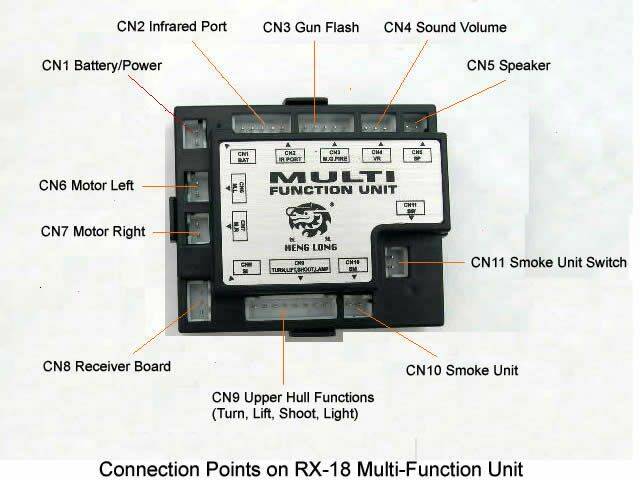

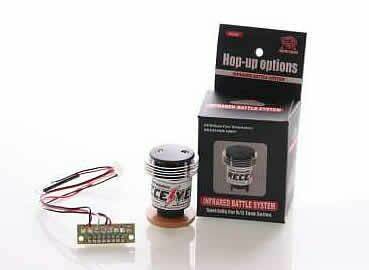

看上图，其中的CN2接口是接红外对战系统的，你不是有个8P5P线吗？，其中的5P头插CN2接口，8P的头插到那个有个8P座的小板子上。
另外CN3接口是接闪光器的，直接将闪光器的5P线插上就行了。
红外线发射管要接到下图的位置，仔细看就在8P小板子的一侧（红黑两根线，注意连接发射管的时候是有正负的，发射管的长脚是＋，短脚是－）。


那个小板子好像没有什么用。
另外闪光器的2p座，和对战系统的2p头是否要连接我不是很确认，你可以先不接试一下，看是否能正常对战。关键是对战系统，闪光器你接到CN3接口上就肯定能闪了。

[ 本帖最後由 TigerI 於 2009年11月16日 05:16 PM 編輯 ]

TigerI

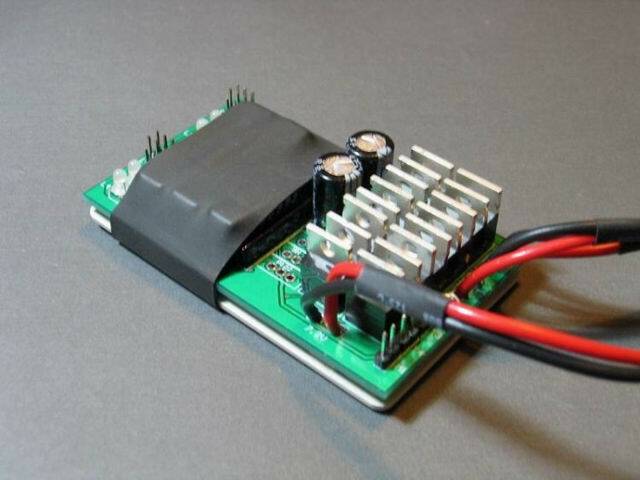

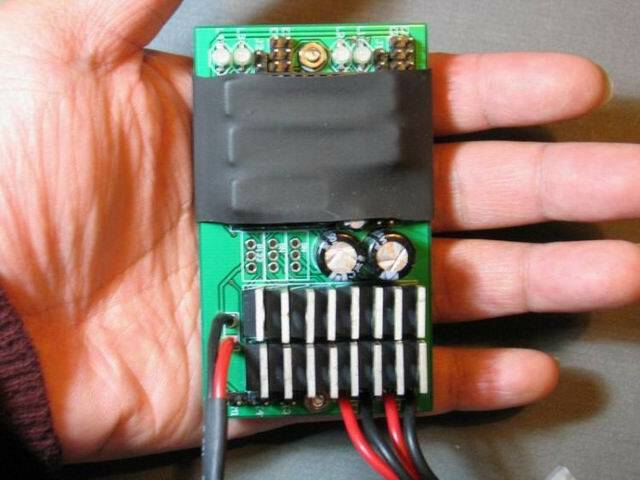

再上两张集成电调的照片

[ 本帖最後由 TigerI 於 2009年11月16日 09:17 PM 編輯 ]

av_inn

大大您好~非常感謝您的解說~~

  小弟有單獨把把8p5p線接到ch2上面~~但上面的8p線~~小弟不知道是第幾隻腳位要接3p紅外線頭上的3p線~~可否以小弟所po的照片跟小弟說明好嗎~~

  另外~~閃光器~~小弟有單獨接上ch3~~按下遙控器上的k鍵~~卻不會有動作~~不知道是不是沒有與紅外線頭連接的關係??

  等等下了班~~小弟回去試試~~不過~~小弟有點小白癡........居然把led的長短腳極性給弄顛倒了~~因為用電錶量~~量出是短的為正..........長的為負.....而後拿發光led接電池才知道弄反了.......您別笑小弟笨阿

  ps~~小弟就是有虎大po的這些器材~~只是不知道其接法~~等等下班回去試試~~謝謝您~~

wow992006

哈哈没有想到在台湾论坛也能遇见TigerI老兄啊，期待你的模块出品等得花儿都卸了。

TigerI

原帖由 wow992006 於 2009年11月16日 10:19 PM 發表
哈哈没有想到在台湾论坛也能遇见TigerI老兄啊，期待你的模块出品等得花儿都卸了。

呵呵，没有那么长时间吧，两个月左右啦。

av_inn

虎大您好~~

  小弟剛剛試了紅外線對戰部份~~已經可以了~~5次後戰車停止~~但閃光器部份還是不會亮~~不知道是哪裡還需要接~~

  因為小弟有用探棒把閃光器上的2p接觸在一起~~變成是手動發射~~閃光器會亮~~車子也有後座~~但單純按下遙控器上的k鍵~~閃光器不閃~~紅外線發射與接收正常~~所以我不知道胾來閃光器是要接到哪給它啟動就是了~研判不知道是否就是閃光器上的藍線是否就是啟動(也就是需另外供電啟動閃光器)????~~
