FUTABA FF9 TP-FSM 模組壞了,有高手可以幫忙嗎?

dinner

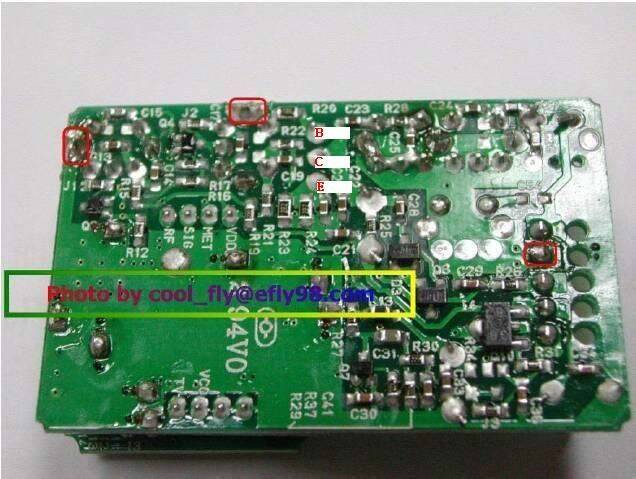

是圖上標示的元件沒錯吧?


我本身沒有示波器,只有普通的三用電表
可否教一下簡單的測試方式?
是否在沒通電的情況下,以歐姆檔分別量FET三支腳的其中二隻腳,
要有一種組合導通?
發射晶體電壓有沒9-11 V量哪裡?
發射信號有沒來如何測試?

talisman

模組要供電
用電錶正級測 C B E  3點   負級接GND
量一下 C 極電壓 應該在9-11V
量一下 B 極電壓  ?
量一下 E 極電壓  ?

[ 本帖最後由 talisman 於 2009年6月14日 03:16 PM 編輯 ]

dinner

先做轉接線,將遙控器的排針拉出來,
因為模組插上去,量測的位置是在內面
所謂的9~11V,是用三用電表,DCV檔位,
黑線接電池負極,紅線接C,依此類推量B及E對嗎?

talisman

是的
C 是晶體集電級
B 是晶體信號及 是72MHZ的信號
E 是射級串並電阻電容到GND 電壓最低

dinner

剛剛量測第一次
B : 0.14V
C : 9.18V
E : 0.09V
過30秒第二次量測
B : 0.25V
C : 5.56V(慢慢一直降至5.56V)
E : -0.18V
不知是什麼問題?
可是翻過來看面板上的RF藍燈亮了
趕快裝回去,近距離測試ok,但遠距離就不知道了...

talisman

模組插座是否接觸不良
