Armortek 1/6 虎王重戰車

Change

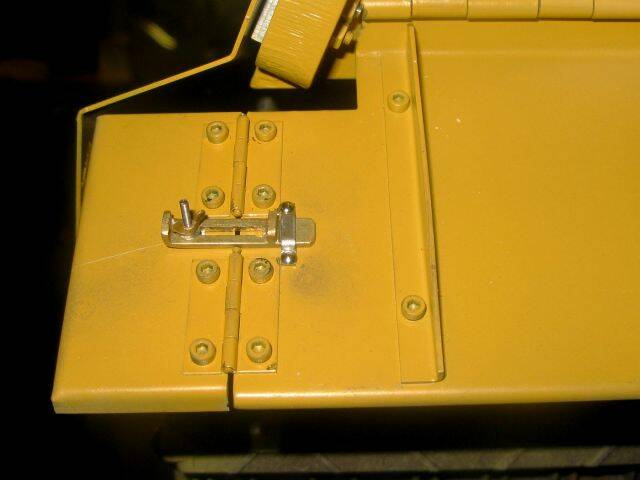

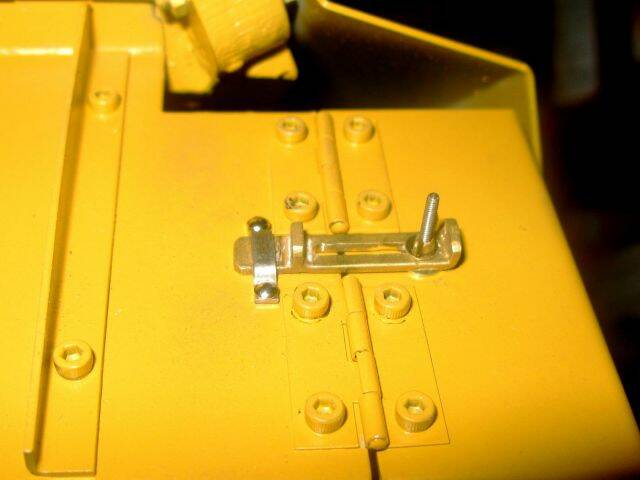

左右後擋泥板分別追加細節－－－外側可折疊副擋泥板中央固定片。

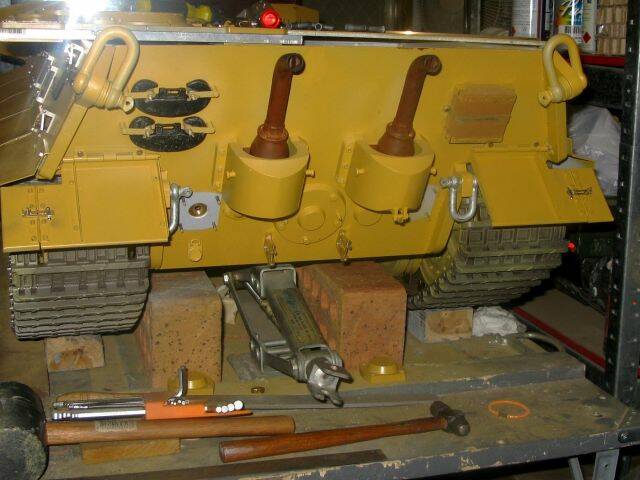

後裝甲中央下方應該有固定的 15~20噸千斤頂及固定架。原套件的樹脂千斤頂和薄鐵片固定架不夠水準﹐現改用昇級版的改良套件﹐由黃銅製成﹐精密得多。但是因為固定孔位太高太近﹐必須重新鑽孔﹐否則無法固定住。

Change

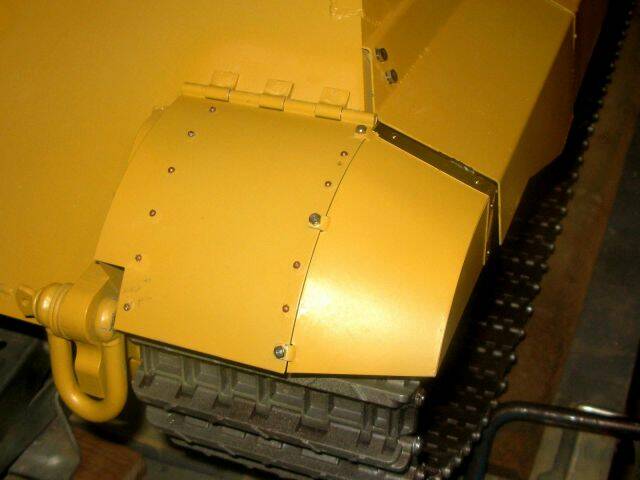

左右前擋泥板也分別追加細節－－－各加10顆紅銅鉚釘(Rivet)並用強力膠固定。鉚釘是Armortek套件提供的零件﹐但說明書裡卻說是供側裙補強條上的鉚釘孔用﹐然而數量又不敷後者﹐乾脆挪至前擋泥板﹐更覺順理成章。當然得自行鑽20 個1.5mm孔。

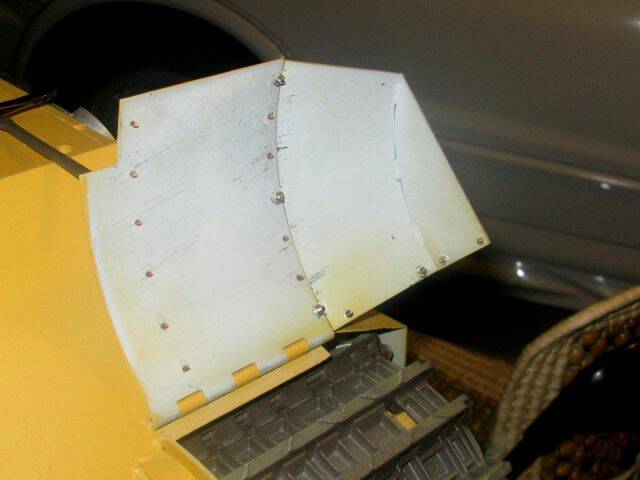

擋泥板翻上來的細節。



[ 本帖最後由 Change 於 2009年12月13日 11:47 PM 編輯 ]

KENT115

看來change 兄已變專家了.
期待你的 重.虎.行.

Change

哈哈﹗目前還是無牙老虎。動力套件都已收到﹐只是還在忙著靜態虎頭虎臉﹑虎身虎尾﹐慢慢來吧﹗

Change

應hcs車長要求﹐將若干動力組件圖片和不甚清楚的說明書展示一下。（所謂「不甚
清楚」既表示說明書的內容不甚清楚﹐又表示我的圖片照的不甚清楚。抱歉之至﹗）

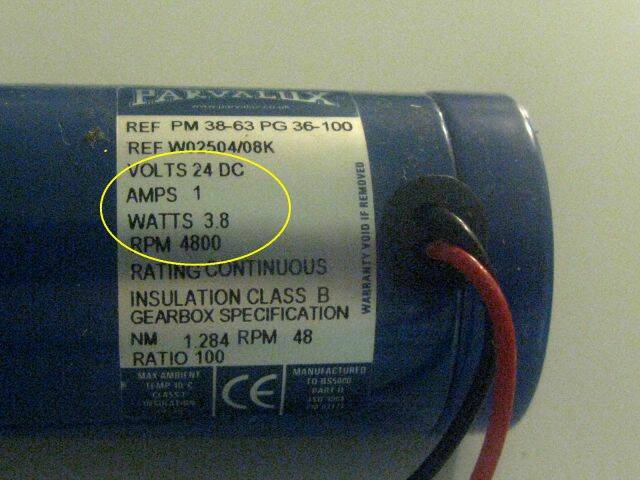

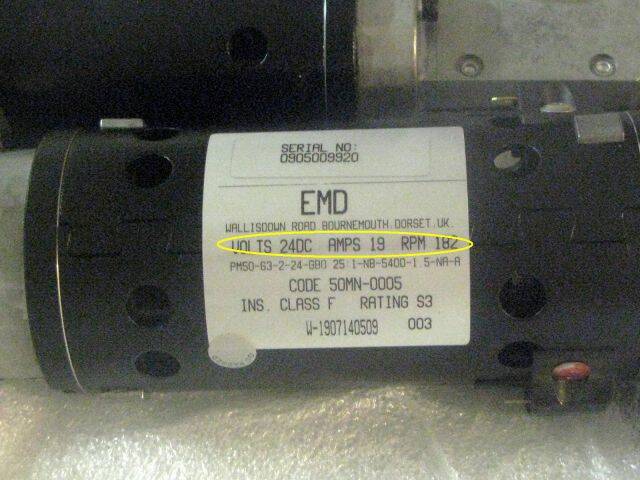

(1) 驅動馬達外殼上的性能諸元。(說明書沒有提供其他數據。）

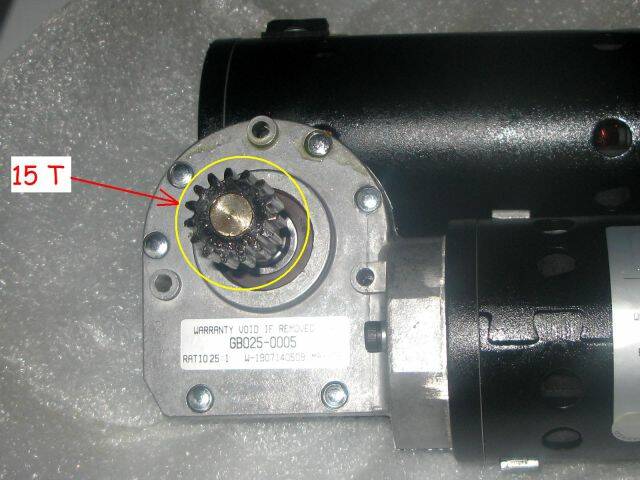

(2) 驅動馬達上的最終小齒輪為 15 齒。


(3) 變速機模組外觀。

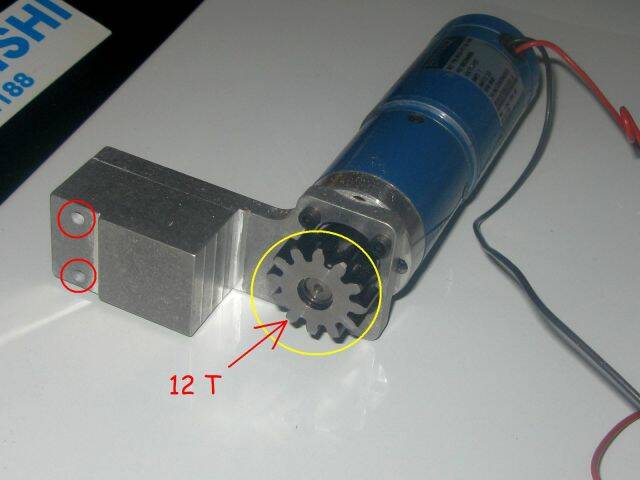

(4) 炮塔旋轉馬達外殼上的性能諸元。小齒輪為 12 齒。(說明書沒有提供其
他數據。)


(5) 炮塔旋轉馬達和固定基座外觀。以兩根鏍絲和鏍帽穿過固定基座上兩個洞
(紅圈內)﹐然後鎖定在車身左邊中央承受車體前後上裝甲板的小bracket上兩個洞上。

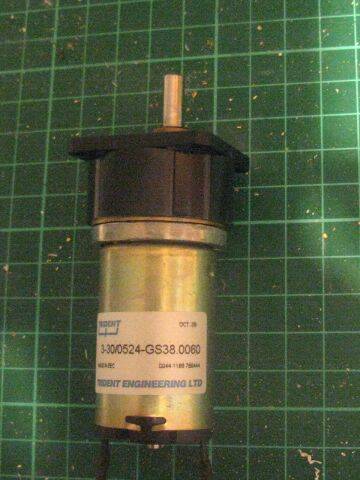

(6) 戰車炮俯仰馬達外觀。(奇怪的是找不到小齒輪?　說明書沒有提供其他數
據。)


(7) 音響模組外觀。

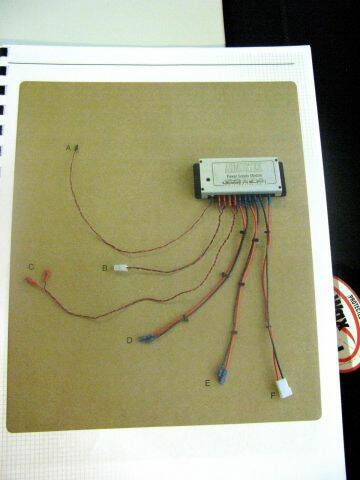

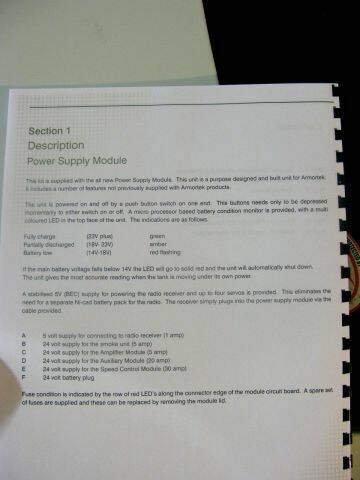

(8) 動力模組說明內容。(沒有提供其他數據。)


(9) 動力模組外觀。

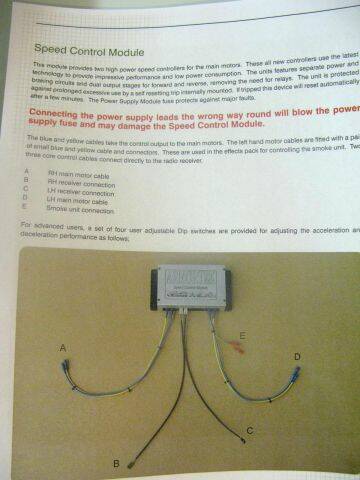

(10) 變速機模組說明內容－１。(沒有提供其他數據。)

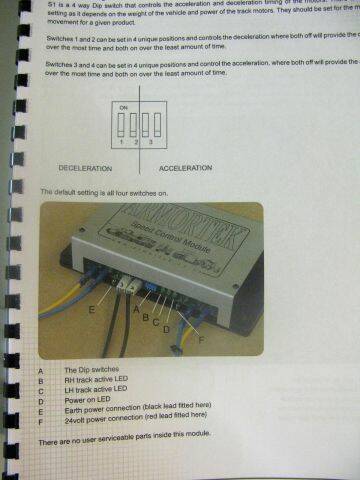

(11) 變速機模組說明內容－２。(沒有提供其他數據。)

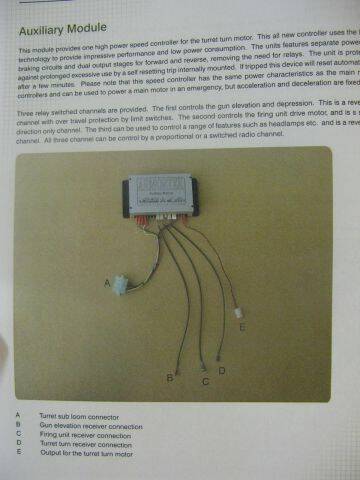

(12) 輔助機模組說明內容。(沒有提供其他數據。)


(13) 輔助機模組外觀。


[ 本帖最後由 Change 於 2009年12月20日 12:15 AM 編輯 ]

hcs

非常感謝 Change 兄 所提供的資訊，對我非常有幫助。
