此乃「少見多怪」是也。不過也算替他們上了一課。不過﹐見識的機會將會越來越多。[m10]

[ 本帖最後由 Change 於 2009年10月15日 12:29 AM 編輯 ]

Change

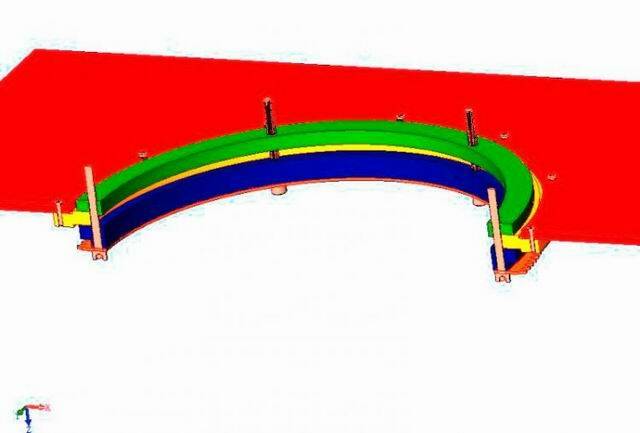

黃色的部分就是餐桌轉盤
橘色部份是齒輪環
藍色部份是原廠的鋁環
綠色部份是需要再另外製作的墊圈過(實際上沒有做﹐改用鏍帽和墊圈代替。)

再請教hcs老弟﹕圖中紅色部份是車身上蓋(Deck)對不?　也就是原廠鋁環(Turret Ring CK0401) & 齒輪環(Turret Ring Gear CH0408) 與餐桌轉盤都用大小二重鏍栓和車身上蓋鎖在一起了對不?

可是﹐照說明書說﹐原廠鋁環 & 齒輪環是與炮塔底盤(Turret Floor CK0402)用鏍栓鎖定。只有黃銅色的炮塔培林圈(Turret Bearing CK0114)是與車身上蓋鎖在一起。如此才能讓炮塔在培林圈上旋轉。

如果照老弟的改造方式﹐豈不是整個炮塔與上蓋完全鎖定?要如何旋轉呢?是不是我有什麼地方誤解說明圖的解釋?



[ 本帖最後由 Change 於 2009年10月14日 12:34 AM 編輯 ]

hcs

就如同下圖所示，轉盤的機構類似滾珠軸承有內圈與外圈，即使外圈固定在車身上蓋也不會影響內圈的轉動，
因此固定在內圈的鋁環、齒輪環與砲塔基座依然可以平順的轉動。
當初我在繪圖時主要是要看看機件會不會干涉，因此轉盤只有畫外觀並沒有把細部構造畫出來。

hcs

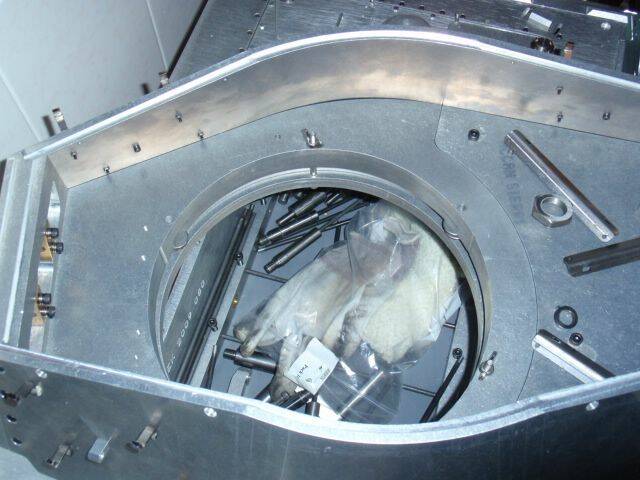

改用轉盤後砲塔安裝的情況

hcs
