車燈製作(新增EVO X LED處理

新手一隻

LED式樣多光源車燈


先決定光點數量  位置跟顏色



再需要發光的地方先鑽洞






然後再導入光纖




這裡需要注意的是光纖本身的光傳導雖然很好
但是接頭損失卻相當大 所以切面要平整乾淨效果才會好

光纖切平收束

對準光源!


小弟目前的經驗 1個食人魚LED大致上可以接5~10個光點
接頭部份要收束處理要 對準光源
(注意!大部分的光纖都很怕高溫  還有不太能彎曲

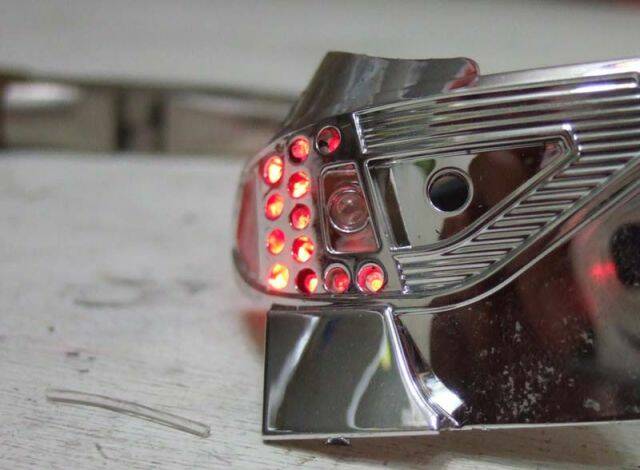

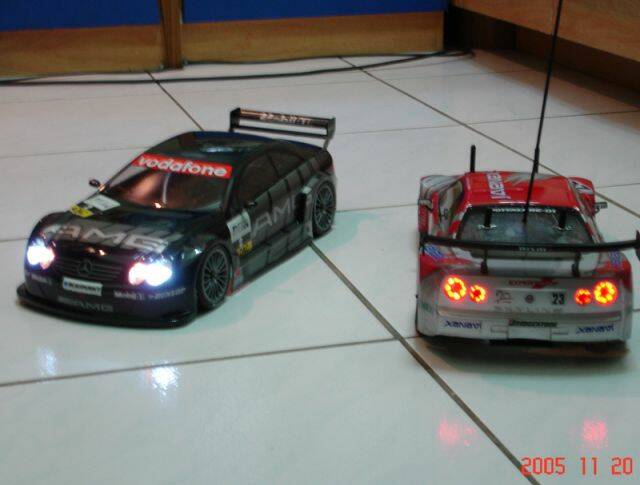

完成圖

新手一隻

ORC雨宮RX7-上篇

這次使用的是田宮的車殼
由於原場沒有燈具 所以全部自行製作

-------------------------腦殘製作法----------------------------

1.這次使用可朔型泡棉當燈具材料


  先把原料加水軟化後 直接敷在車殼上

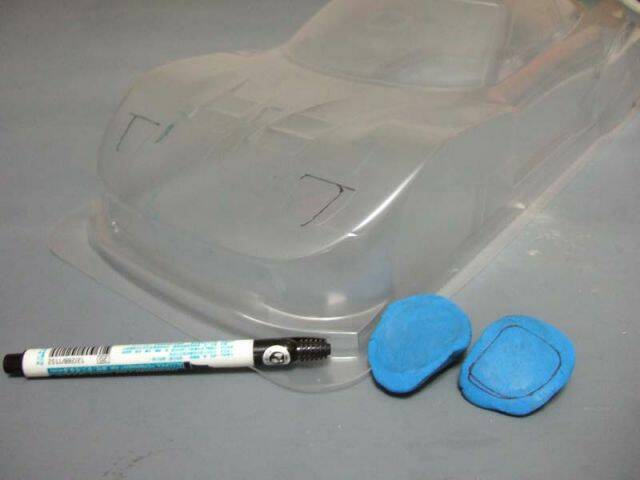

2.完全乾燥後 拖膜下來 再規劃內部要如何加工



(多參考網路上的照片 不一定要照著原車去做

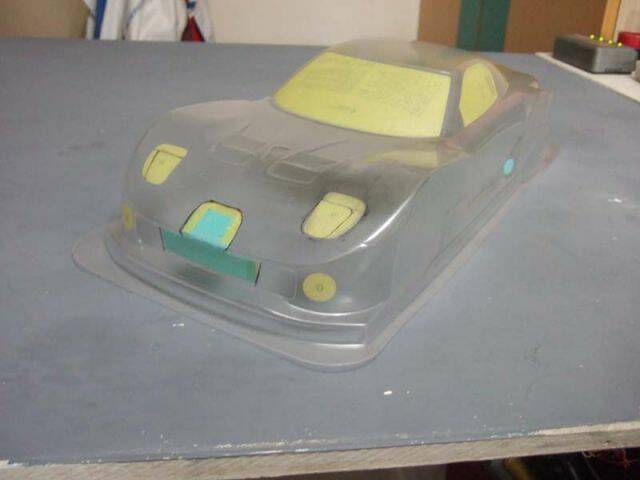

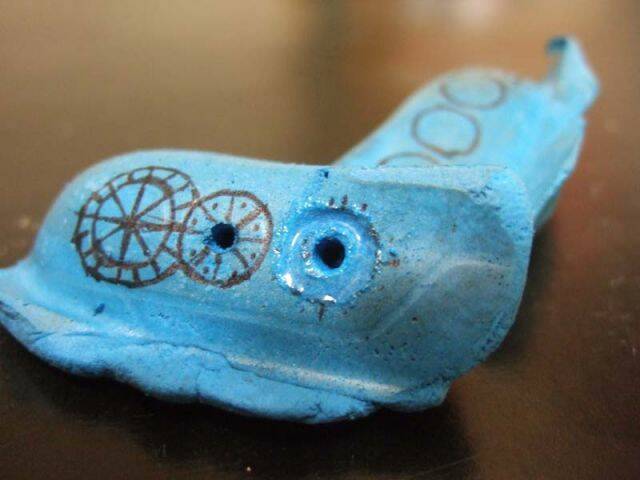

3.規劃好之後 先在預定要放LED的位置鑽洞


(請保持LED角度水平 頭燈最好是平行

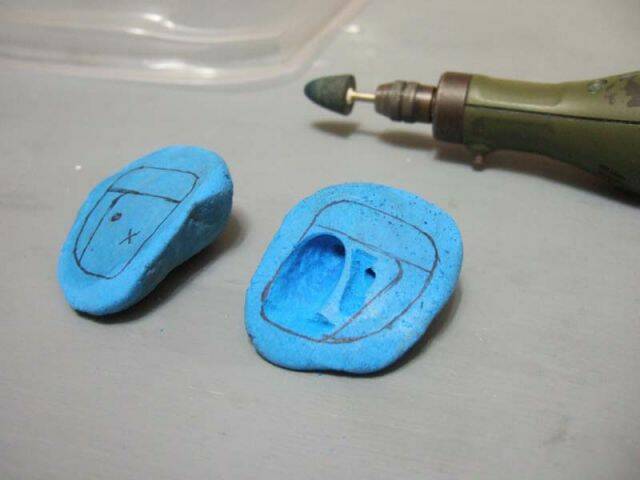

4.開始挖內部 先使用比較加工比較快的刀具

(燈罩曲面聚光效果  圓孔<圓錐<圓球<拋物面
這裡是小弟先把沙輪本身磨成拋物面的形狀



  尺寸快到的時候 再換細沙輪拋光





5.加工完成 再要上電鍍噴漆之前 先上補土漆
(感謝板上的曉峰大大傳授ˇˇ
噴漆完成的狀況

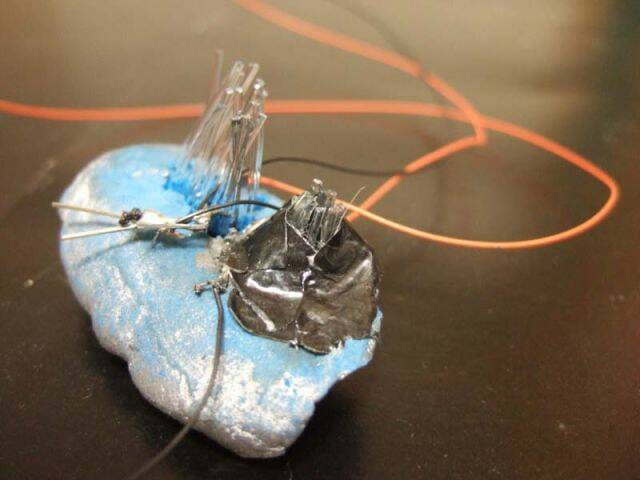

6.值入LED / 光纖
(詳情請見樓上!?


7.車殼噴漆 這應該不用說了吧=ˇ=


[因為惰性+上腦殘 所以主色只噴單色
主色PS-19 打白PS-1   尾燈PS-31  內側PS-5

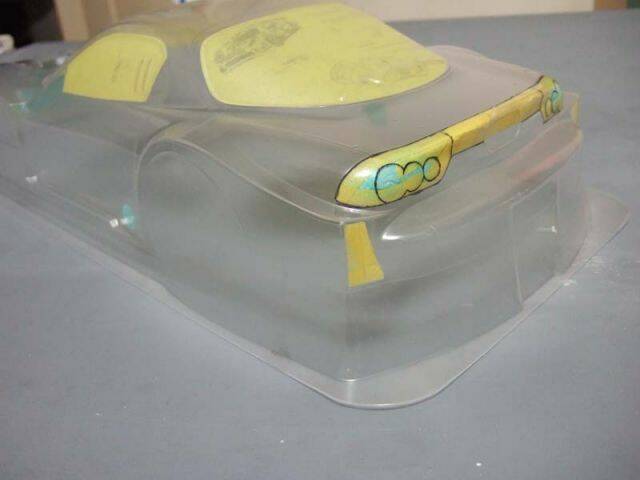

8.半成品 這進度才跟普通有燈具的新車殼一樣Q口Q



[ 本帖最後由 新手一隻 於 2009年8月7日 09:11 AM 編輯 ]

新手一隻

ORC雨宮RX7-下篇

繼樓上的繼續腦殘
這裡開始的過程是有付燈具所有車殼都適用(!?


1.修改/塗裝 燈具

塗裝前


途裝後





2.固定LED 接線

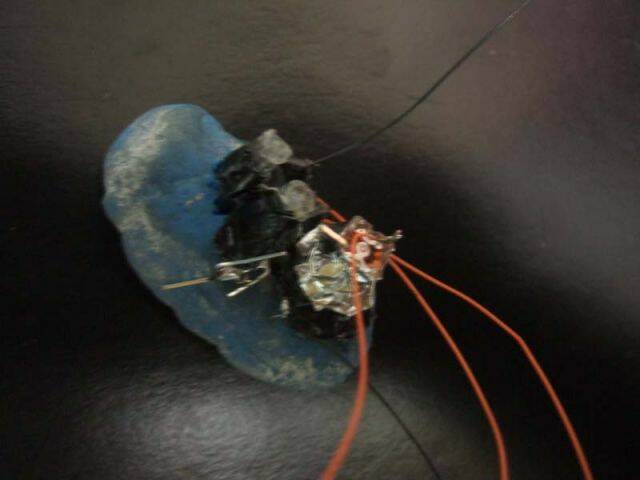

(請先把驅動LED的部分做好[固定上去LED就很難測試了小弟的做法LED接上VR(可變電阻 調整到適當亮度(看工作電流LED熱量
再用電表去量VR  然後去選適當功率的電阻 1/8W或是1/4W 很少用1/2W @@

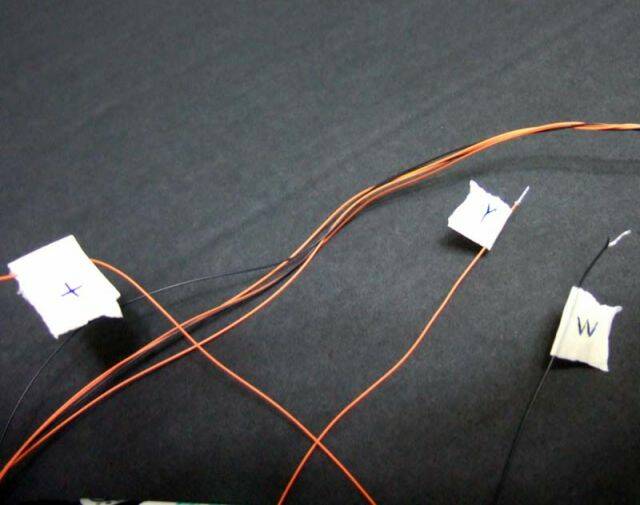

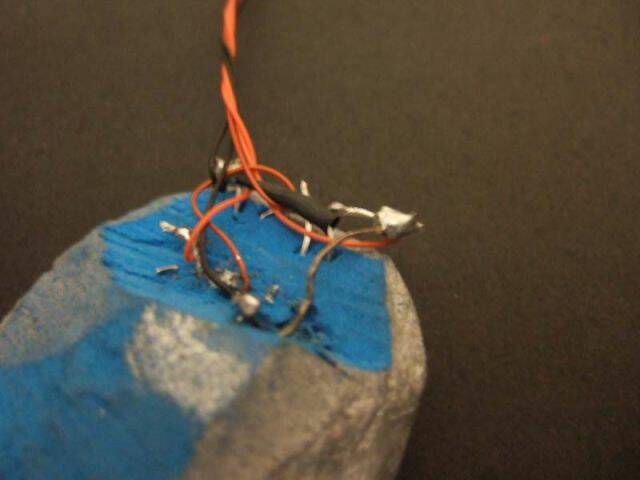

細電線比較脆弱 先在LED腳上纏幾圈再拉出來

線路較多可以先用膠帶標示(本車殼4X條線=ˇ=|||


3.又到讓大家頭痛的電路了XD
這次還是採用單車車燈的驅動電路
不過採用疊板法(感謝久志大大傳授


請注意 大多使用IC的電路都是共陽的
(請把所有要暴閃的LED正極接在一起
暴閃驅動採用3疊板
接到主控制板 去分配(上面也只有開關跟電阻而已

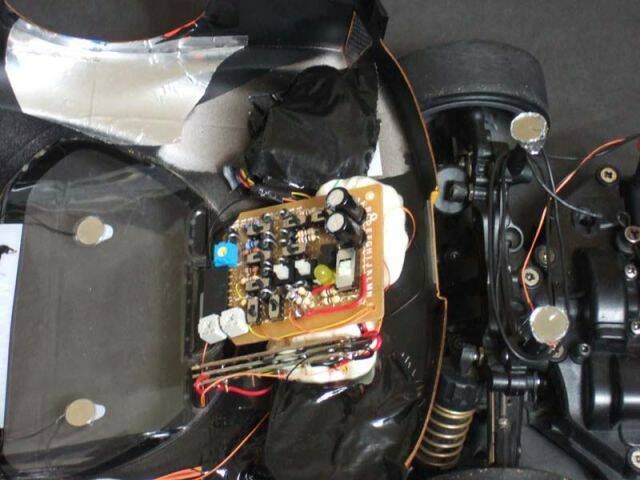

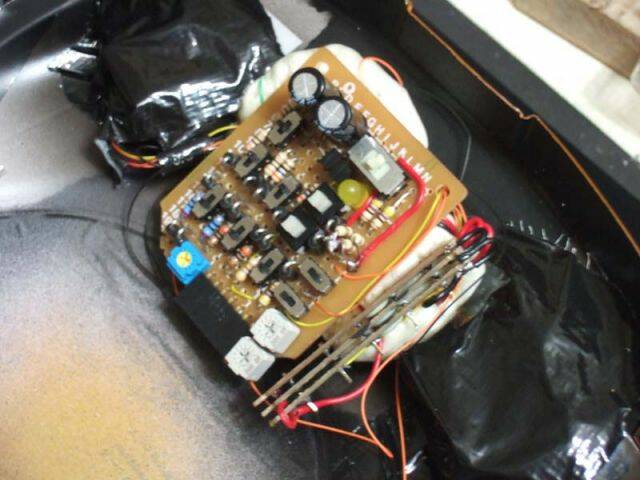

電路主版



主板功能 可控制所有燈  橫亮(暴閃時單獨橫亮/OFF(脫離暴閃模式/暴閃
切換暴閃順序 頭登上下閃(上 角燈[綠 中 大燈[黃 下 探照燈[白
頭燈左右閃 (分成左右兩邊獨立閃

副板功能 機械式感測煞車/加速(控制煞車燈/排氣管


4.製作車殼細節(因為會卡到電線所以先做

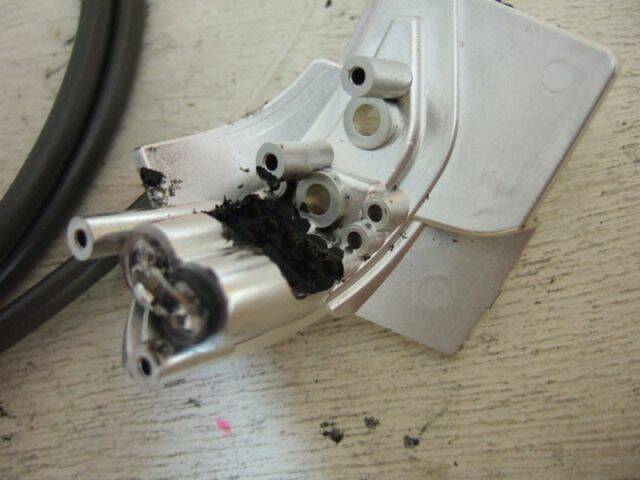

汽霸+網子進汽組件(感謝阿政提供意見

用0.3mm鋁板折





測排式排氣管(感謝八德甩尾總召阿志大人提供


5.線路/電路/燈組 固定上車殼


拉線實注意線盡量放長 (考慮撞擊時變形
盡量固定在變形量少的地方
內側用罐裝發泡填縫劑(防水/防塵/補強

再用美工刀銷平

6.車殼外部貼紙 這也不用說了吧ˊˇˋ

街頭超跑?

工廠賽車


7.車殼柱!?
測試版  隱式磁鐵固定(改良中


8.完成圖
