原帖由 julia0826 於 2008年11月25日 05:38 PM 發表
請問是不是會有一個油盤,及油壓PUMP,我一直 不明白油壓系統的作動控制機構,站上有大大可以解惑嗎?
怪手的控制原理其實很簡單.小弟自己有一台怪手.容小弟說明!
怪手的油壓動力.來自於總幫浦.總幫浦的構造類似於我們玩油機.的加油幫浦
內部有2顆齒輪.然後由後方的柴油引擎帶動.
總幫浦的油會被推向控制閥(整台怪手最精密.最複雜的地方).
然後由控制閥來進行管制.(一般控制閥有6組到8組.隨配備而定).
每組分別控制.走路幫浦.大臂.2節.挖斗.轉盤.如果有加裝配件.如破碎機或大鋼牙.等等會再加上1組或2組控制閥.然後多餘油會由控制閥.回流到操作油箱.

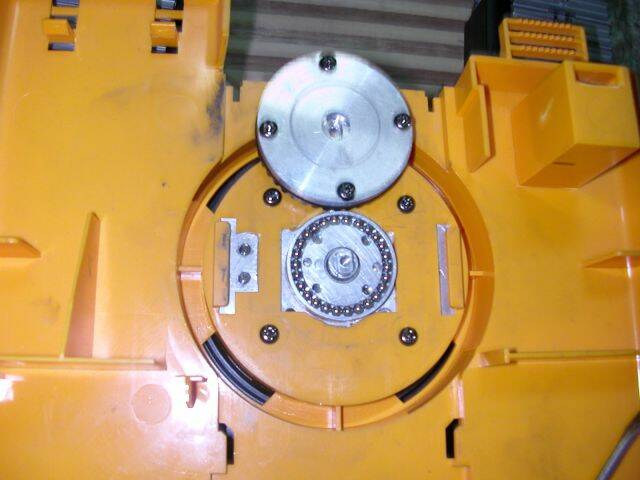

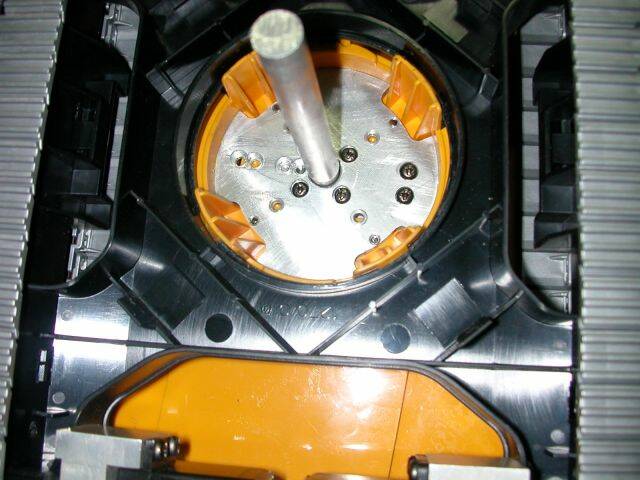

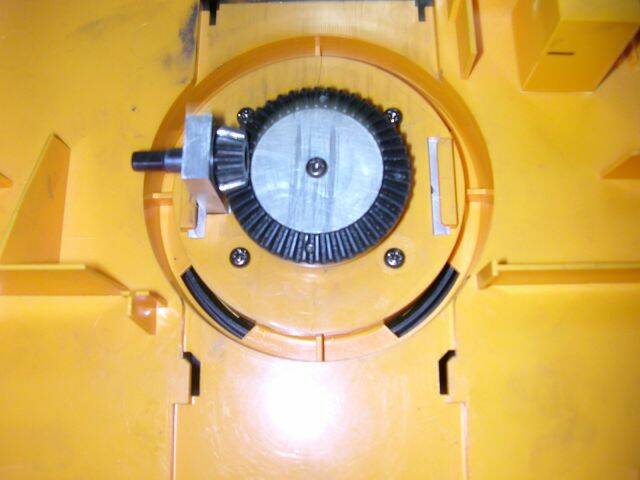

還有油盤其實不是叫油盤.而是叫轉盤(台語發音).他的工作原理是由中心幫浦.(油壓馬達)帶動中心座內部齒輪組來驅動.
走路幫浦也是由走路幫浦驅動.驅動齒包內部齒輪箱.(過減速)
控制閥的內部運作圖有機會在畫給各位看!
[ 本帖最後由 肥雪 於 2008年12月5日 03:21 PM 編輯 ] |
