養蝦場, 新品種 (穿西裝了)

加菲狗

大概懂得公式的精神
不過沒有把空力效應算進去
似乎不夠週延
電蝦動輒破百的時速
當槳撐起船重時
空力效應也在幫忙把船頭抬起來

epg800

原帖由 timjlo 於 2008年5月31日 09:18 AM 發表


Thanks.....Alex

取名........StarLight 星光號
今天開跑, 第一台為沖刺制做的........
有 GPS 記錄速度但翻船了..........

重繞圈蝦到沖刺蝦, 終於完全稿清楚設計上的不同....
也了解了140mph 的蝦角設 ...

邀秀喔!粉快捏! 尊素厲害
主聽到馬達支支叫 還有攝影的ㄚ都阿說:
Oh!   what's  wrong???

[ 本帖最後由 epg800 於 2008年6月2日 09:32 PM 編輯 ]

timjlo

是的.空動效應是要算進去
但不是用方程式.......因為光積一快面積受力就要算上幾天.
要用 Comsol 來算..因為是不規則外殼.也快.......

之所以沒說
是因為設計上可以把這問題減少...

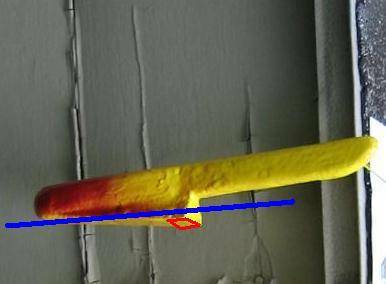

看圖....
此蝦角會產生空動效應
( 單位= in, mph, 角度 )
單一空動效應 = 4*1 * sin 8 * 水密度 * V^2



如果砍掉籃色區域, 剩紅色.....
單一空動效應剩 = 1*0.8 * 水密度 * V^2
空動效應剩就大大減低....
140mph rigger 的小蝶翼就來自於此
也簡少水文影響率.


船身, 有兩方法平衡..
1. 上下船身擴張率竟量答到 1:1
2. 暇角下壓增加下壓力 (只細看 第一代Rigger , 第二代進化Rigger 的不同)

蝦角不碰水的動平衡是好但也伴隨危險.(翻船)
蝦腳空動效應 * 力距 大於 船身空動效應.....
所以須要考慮蝦腳空動效應....
船身空動效應就竟量減少, 剩的就給它留給高速下壓以免翻船.

上紐力 = [ 重心重   *   槳到重心距離 ] + ( 空動效應 )

[ 本帖最後由 timjlo 於 2008年6月2日 10:45 AM 編輯 ]

timjlo

原帖由 epg800 於 2008年6月2日 08:30 AM 發表

邀秀喔!粉快捏! 尊素厲害
主聽到馬達支支叫 還有攝影的ㄚ都阿說:
Oh!   what's  wrong???

對ㄚ   what's  wrong???
打到浪 + 加速太快......

沖刺蝦比繞圈蝦還怕浪.....
這台我算好平衡的, 蝦腳高速機忽不著水了....(看動話)
打到浪就玩了.....會飛.....

[ 本帖最後由 timjlo 於 2008年6月2日 10:41 AM 編輯 ]
