R9000 廣運科技MKS

fuhsong

目前僅有這4種頻率ㄟ

eric050207

THANK...............................................

SC9V8067

感謝分享

fuhsong

如有錯誤的地方歡迎指正.謝謝!!!

[ 本帖最後由 fuhsong 於 2007年11月29日 04:27 PM 編輯 ]

fuhsong

R9000S接收機

特點說明：
◎PPM/PCM自動選碼。
◎頻率自動掃瞄設定。
◎JR/FUTABA 自動選擇。
◎一般20ms/高速數位碼3.5ms 輸出選擇。
◎NO控LED計數顯示。
◎SETUP PCM架構，油門可設NO控角度。
◎NO控時保持飛行最後角度。
◎高抗擾性，高頻放大可遠距使用。
◎雙混頻濾波，去除旁帶干擾。
◎新增AGC電路。
◎特亮紅/藍 燈號雙功能顯示。
◎9CH精巧設計(全世界最小型PLL)。


功能(操作)說明：
第一次拿到R9000S接收機時，必須要先第一次對您的接收機做SW(掃瞄頻率功能)的動作，請參考下列說明，設定完成後,本產品會記憶您的頻率訊號，來源訊號，下次使用時就無需再做設定的動作。
按鈕(SW)開關說明：(長壓== YES save)，(短壓== NO離開)

SW(掃瞄頻率功能)：在還沒把R9000S接收機電源打開時，使用者壓住按紐(SW)不放開再把電源打開，即進入掃頻的動作紅燈LED恆亮，可把按鈕放開，此時紅色LED恆亮，再按一下按鈕(SW)，R9000S接收機即開始做掃描頻率的動作，在掃瞄的同時請注意LED的狀態，如果有掃到頻率的時候，藍燈LED會閃爍來告知使用者必須用搖控器確認是否為自己的頻率通道，如果”是”您要的頻率請長壓按鈕(YES)，並結束掃瞄頻率的功能，表示已儲存頻率及訊號(PPM/JR、PPM/Futaba、PCM/Futaba)在記憶體中，除非使用者更改頻率，否則不須每次修改頻率，如果”不是”您要的頻率請短壓按鈕(NO)則會繼續搜尋頻率。
以下功能設定：
進入設定方法，電源啟動後等待LED亮燈出現，按一下按鈕，即可進入設定，LED紅燈閃爍即可放開按鈕表示進入以下的設定狀態。
-----------------------------------------------------------------------------------------------------------------------------------------
功能一：(離開功能模式)(以紅燈閃一次表示)
    進入此功能是要讓使用者離開功能模式，要離開設定模式時壓住按鈕(SW)不放，等到紅藍燈恆亮即可放開按鈕，表示已離開功能模式，沒有要離開設定模式時，按一下按鈕即可進入到功能二的狀態。
功能二：(NO 控時油門的輸出狀態)(以紅燈閃二次表示)
    此功能要讓使用者設定在飛行時如果發生NO控時，油門的輸出狀態。首先先把油門的搖桿位置確定然後按下開關1秒後可儲存油門(THRO)動作，等到紅藍燈恆亮即可再放開開關按鈕，即進入功能三的狀態。
註一：這動作是在無訊號時，油門輸出為設定值,其餘輸出為NO控前的狀態值。
註二：無RF訊號時，無法儲存設定此項目。
功能三：(設定輸出模式)(以紅燈閃三次表示)
        功能三設定輸出模式有兩種，要修改狀態時壓住按鈕(SW)不放，即可更改狀態，也同時離開功能三回到功能一的狀態。如果不修改功能三的狀態，按一下按鈕即進入功能一的狀態。

註一：3.5ms(紅燈)為高速數位SERVO輸出用，20ms(藍燈)為一般數位SERVO輸出用。在使用時需注意3.5ms為特殊規格的SERVO請詳細閱讀SERVO的說明書，再搭配使用。
註二：開機時注意紅燈恆亮兩秒表示為3.5ms（高速輸出模式），藍燈恆亮兩秒表示為20ms（一般輸出模式）。
------------------------------------------------------------------------------------------------------------------------------------------
以上功能模式設定完成後,紅藍燈恆亮一秒，表示儲存設定值完成，進入工作模式，即可開始飛行。
工作模式的狀態下紅燈或藍燈恆亮來表示目前狀態為3.5ms(紅)或20ms(藍)，NO控時的次數由當時的狀態燈號來表示，(NO控發生時連續1秒)。
注意事項：
◎請詳細閱讀說明書。
◎如非人為因素所造成的損壞不在保固範圍內。
◎此產品為R/C業界專用之接收機。
工作模式下，(藍燈、紅燈不亮)表示無訊號

[ 本帖最後由 fuhsong 於 2007年12月16日 04:59 AM 編輯 ]

frank0520

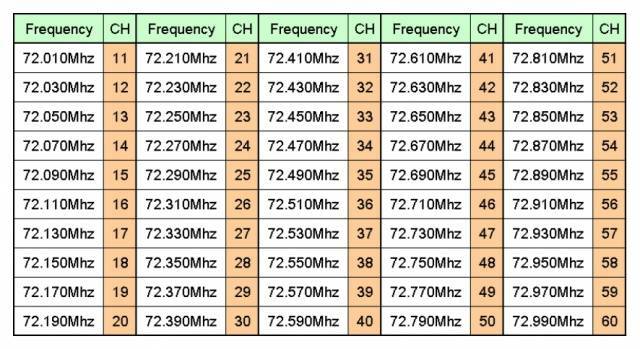

72MHZ50頻道
