分享內部機構給大家參考, 這裡有飛狼的人應該不少, 到時大家來個真正的空戰吧!
基本上是廢物利用:
1.發射台底板是餐廳服務生點菜用的夾板,切下五分之三(書局有賣,是厚紙板做的很好裁切,要選白色的才配)
2.發射台擺臂是大報龍淘汰下來的塑膠穩定控制臂x4(去模型店要應該很多,那個人不升級金屬臂啊)
3.擺臂末端的金屬件是600N的配件,有點貴, 買不起的用巴沙木切一下應該可以
4.伺服機固定座用塑膠空盒切一片即可

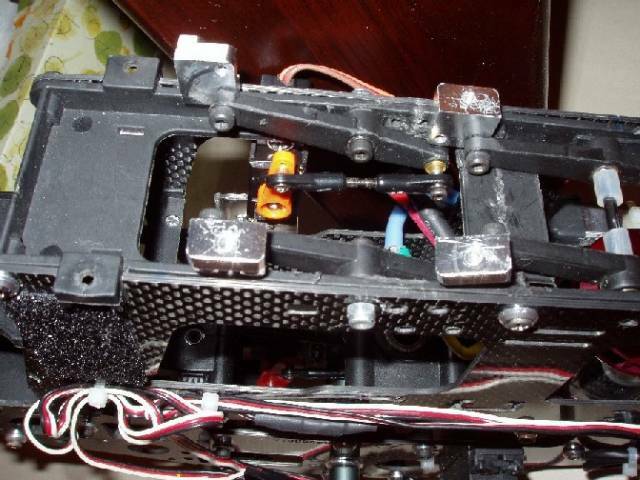

5. 發射台收合時的機構狀態

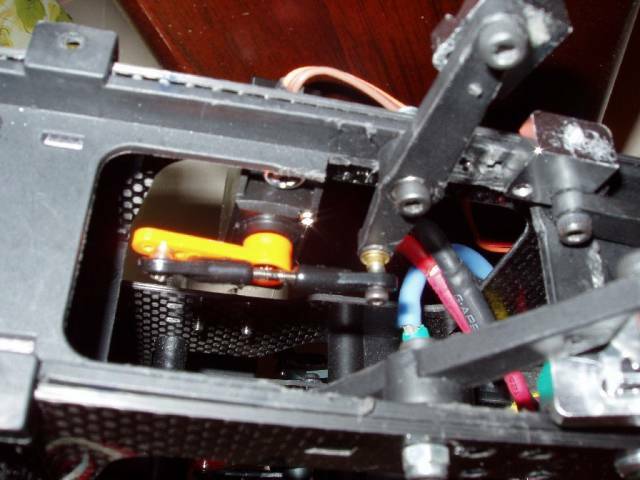

6. 發射台全開時的機構狀態

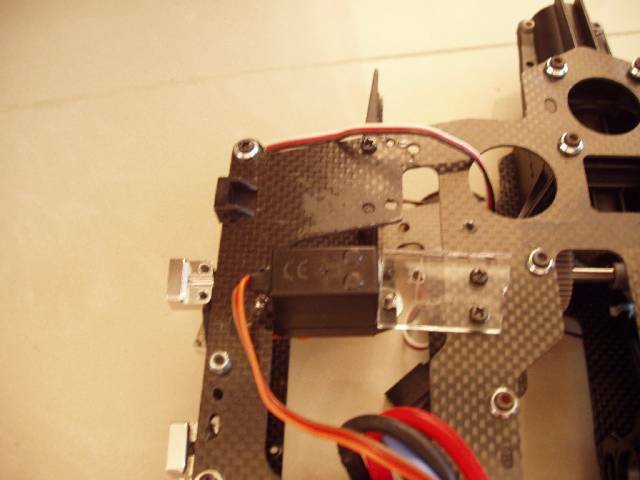

7. 伺服機固定方式

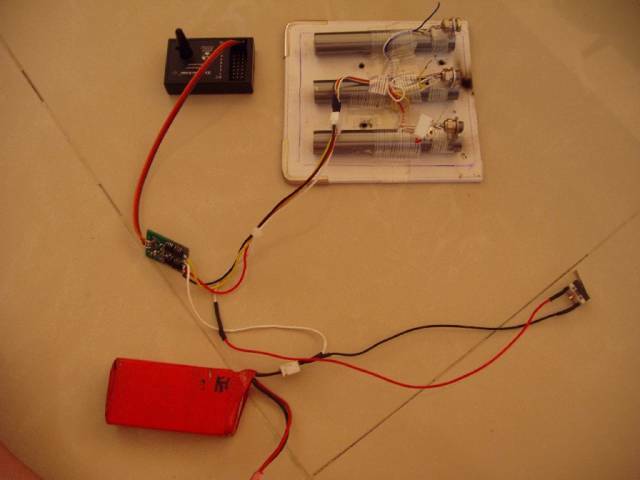

8.點火系統, 電路板披薩有賣, 但要自己焊,如圖原來使用火星塞, 但效果不好, 現在直接用0.15mm的電熱絲(美術設有賣, 要說切保利龍用的,不然老闆聽不懂) 捲在4pin的分壓接頭(抽掉分壓接頭中間的兩根pin,只留下1,4 pin, 電熱絲捲在1,4 pin, pin的另一頭焊電線, 美觀又實用) 再通以3.7V的電1 秒鐘, 又火紅用剛好
|
|
