可以提供一下圖傳及搖控、接收還有其他附加的設備有那些嗎?

看你的畫面很清楚，資訊又充分...

圖傳是TS5823, 200W, 天線三葉草, 因為沒買到L型接頭就給它横綁. 搖控是華科爾的DEVO7.
OSD+GPS是非凡的. 是用同一顆電池沒錯. CCD, 圖傳, OSD 都是吃12V 的, 於是從機架上面找焊點焊上JST公頭給電. CCD 本身沒有麥克風, 所以拆了一個舊的耳麥上的麥克風用黏土固定在 CCD 殼子上. 圖傳也會傳音頻, 不用它覺得可惜. 只是比較奇怪的是麥克風正極(紅色)接到圖傳上的音頻(白色),但是負極要接到12V的接地(黑色)才會有聲音.
這邊有另一個問題問一下大大們, 我有DIY另一個小型的圖傳模組(也是從FT上面學的), ccd 與圖傳都可用3.7V,連電池也不到13g. 適合室內小四軸. 想把小ccd放飛機上用的所以ccd一樣用1S電池給電 ,圖傳一樣用3S給電,這樣接就是沒有畫面.也不是很敢把3S的GND與1S的GND焊在一起. 理論上來說應該是從3S 12V串個電阻, 只是不知道要串多大的電阻, CCD不像LED那麼便宜可以亂試. 麻煩前輩們指點一下.

miniskydancer

waylon 發表於 2015年10月7日 09:49 AM
圖傳是TS5823, 200W, 天線三葉草, 因為沒買到L型接頭就給它横綁. 搖控是華科爾的DEVO7.
OSD+GPS是非凡的. ...

這麼小的圖傳是用什麼鏡頭的，傳送還是用套裝零件嗎??

不太建議電壓差距那麼大的設備用3S來供電，小電池不就可以了，3.7V 300mA也夠了吧?

waylon

miniskydancer 發表於 2015年10月7日 02:17 PM
這麼小的圖傳是用什麼鏡頭的，傳送還是用套裝零件嗎??

不太建議電壓差距那麼大的設備用3S來供電，小電 ...

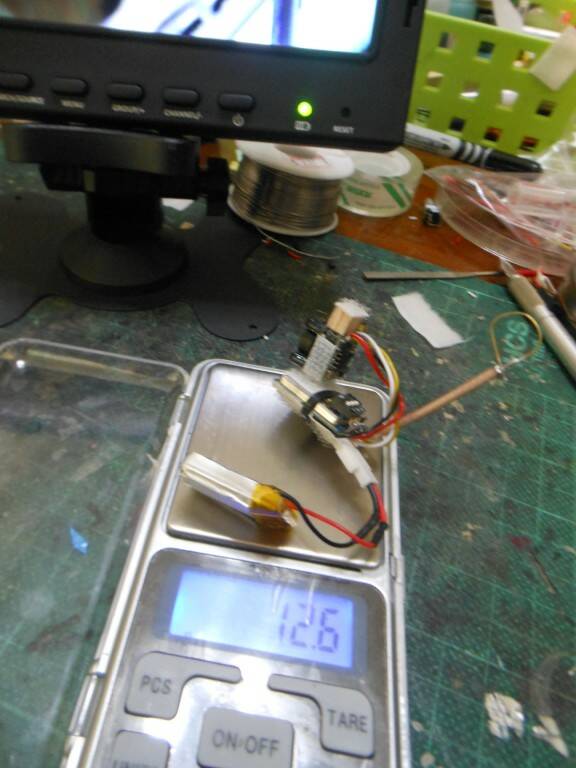

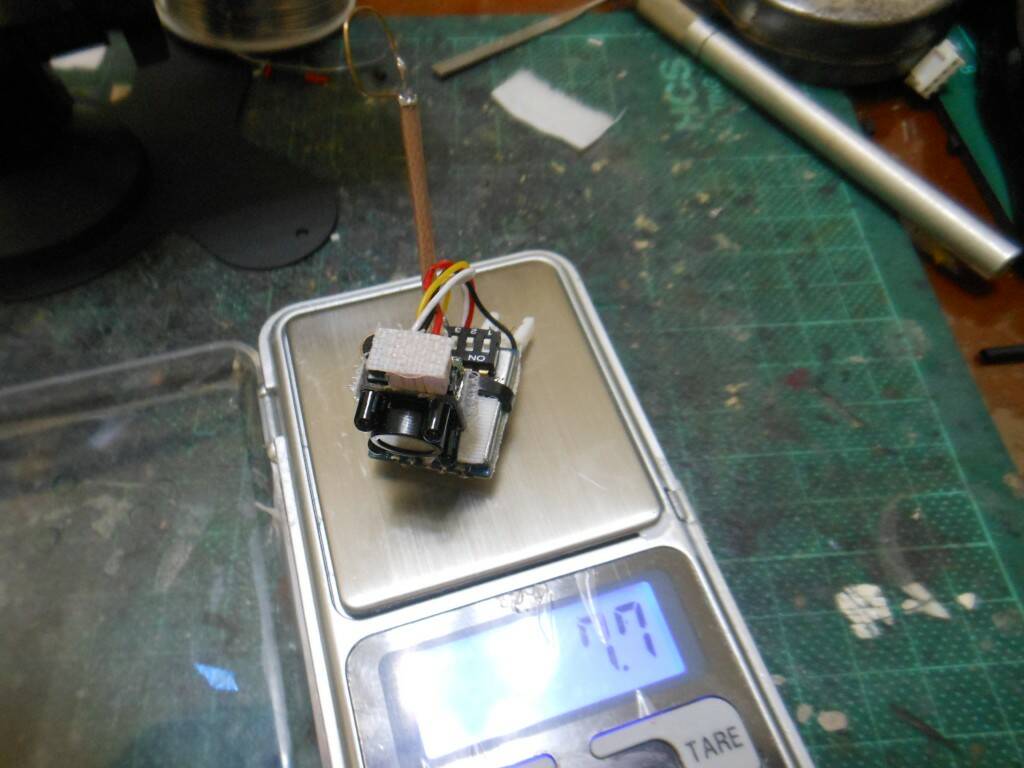

圖1上面那個小小的就是鏡頭,連麥克風與紅外線夜視燈都整合在裡面.用這種鏡頭基本上都可以塞再遙控飛機人偶的頭部.只是不知道要串多大的電阻來降壓.
吃1S電的圖傳距離不夠遠. 要用吃3S的圖傳+三葉草玩飛機比較沒有問題.

serpentwu

不論是採1S3S各自供電，或是只提供3S電，兩邊的GND都要相接才對

1S的CCD要去吃3S的供電(你說串電阻的方式，可少裝1S電池)
首先要知道你CCD的電流(I)吃多少
3S-1S的電壓差就是你需要降的電壓(V)=7.4~8.4

用V=I*R算出要用多少電阻(R)值

電阻功率W=V*I (耐功率最好在3倍以上)

以上有誤的話請指教

waylon

serpentwu 發表於 2015年10月8日 08:38 AM
不論是採1S3S各自供電，或是只提供3S電，兩邊的GND都要相接才對

1S的CCD要去吃3S的供電(你說串電阻的方式 ...

感謝大大的指點, 周末找時間來試試看.

disciple

請教一下，今天飛友告訴我:"上面那種紅白 450 機架偏軟，用手大力折，兩支擺會彎，容易造成翻機，我試過次了，換別的機架就不會"，真的這樣嗎？我剛組了一台
