808快門觸發線 (ActionCam 808#16)DIY

遨遊人間

kris000 發表於 2016年4月5日 10:44 PM
對呀! 很普遍的小零件.
把1&2腳通電,3&4腳就導通,簡單的開關而已.

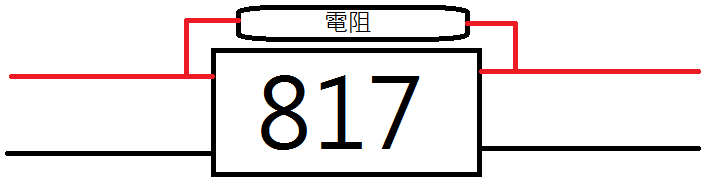

請問我下圖這樣接法正確嗎?

Jing.Geocacher

遨遊人間 發表於 2016年5月3日 02:19 PM
請問我下圖這樣接法正確嗎?

以下照片參考看看

遨遊人間

Jing.Geocacher 發表於 2016年5月3日 03:41 PM
以下照片參考看看

那顆電阻 我買的好像是1/2W 500歐姆的，這規格可以嗎?

Jing.Geocacher

遨遊人間 發表於 2016年5月3日 03:56 PM
那顆電阻 我買的好像是1/2W 500歐姆的，這規格可以嗎?

K 大在開頭的文章有提到 300~900 歐姆的電阻都可以。

當初我用那顆電阻是從零件堆隨便找一個相近的來用 :p

lychome

Jing.Geocacher 發表於 2016年5月3日 03:41 PM
以下照片參考看看

您好：　　請問這是不是也可以應用在遙控接收的任取一個PWM通道上(接該通道接信號與地線)，
以該通道觸發開關?

kris000

lychome 發表於 2016年8月2日 06:28 PM
您好：　　請問這是不是也可以應用在遙控接收的任取一個PWM通道上(接該通道接信號與地線)，
以該通道觸發 ...

遙控器的接收機輸出是PWM訊號,而817光藕合是電壓訊號.
所以直接接應該不行,但可嘗試把任意CH用電容濾波(訊號及GND之間),轉成直流電壓去觸發817.
