MINI PIX(Pixhawk)

alenhu

borjang 發表於 2015年4月22日 02:20 AM
希望能分享更多佈線方式的圖片，真的走的很精簡；圖傳固定的方式可以學習 ^^ ...

因為沒有什麼"佈線" 這機架是可以直接焊上的 其餘的都是點對點的拉線!

補照了幾張 希望是你要看的地方!

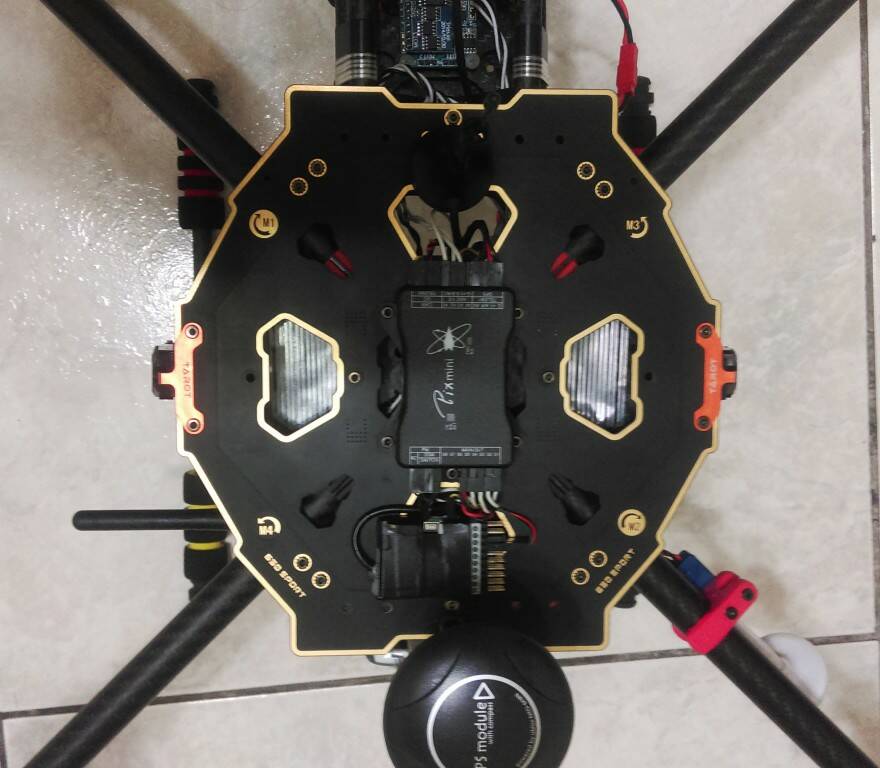

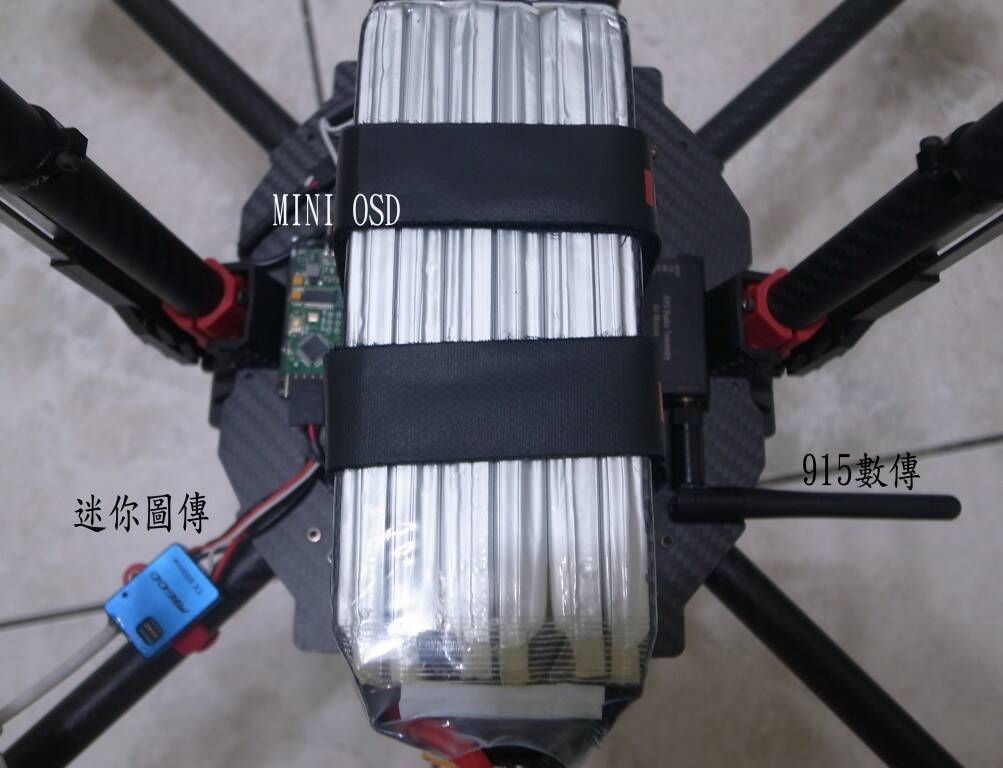

1.由上往下看...


2.右前方 中層

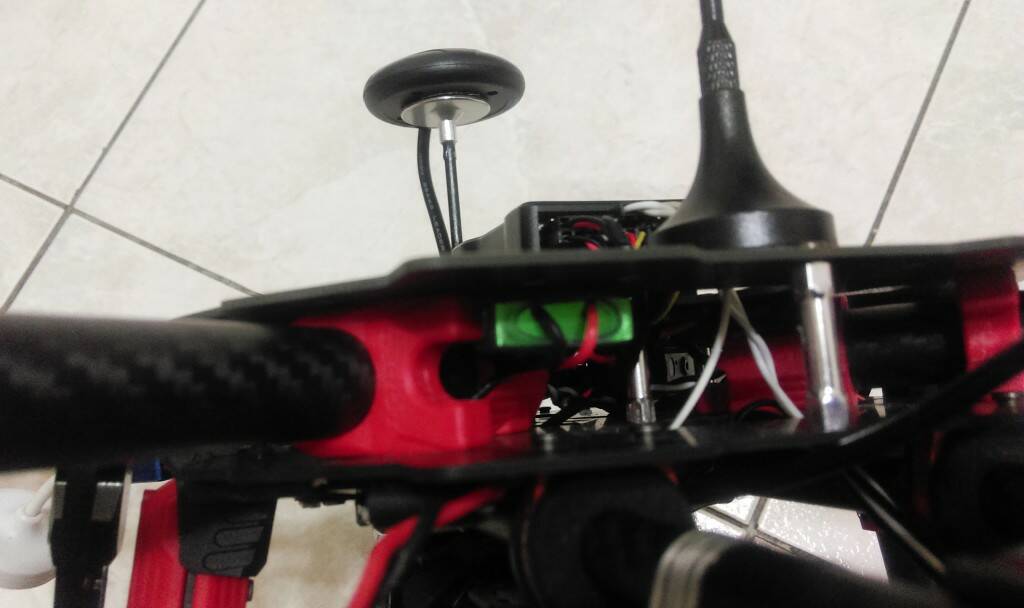

3.左前方 中層

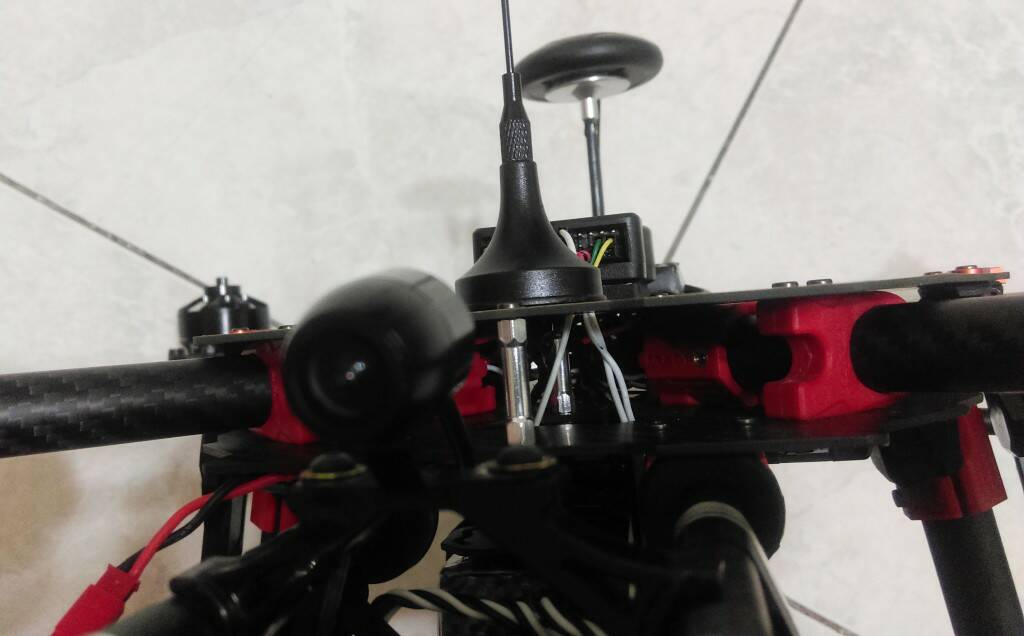

4.後方飛控馬達輸出線跟接收

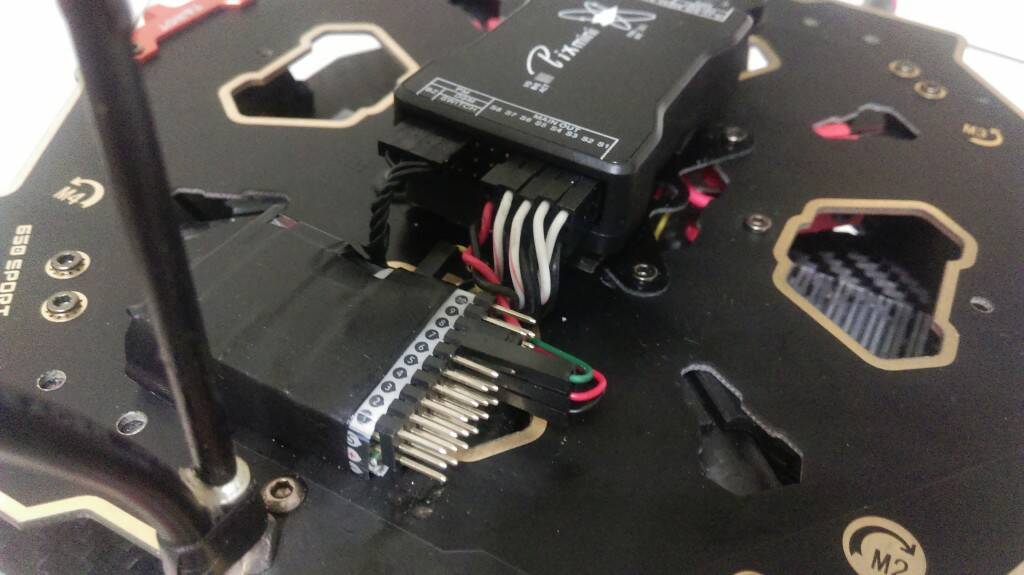

5.後方 中層

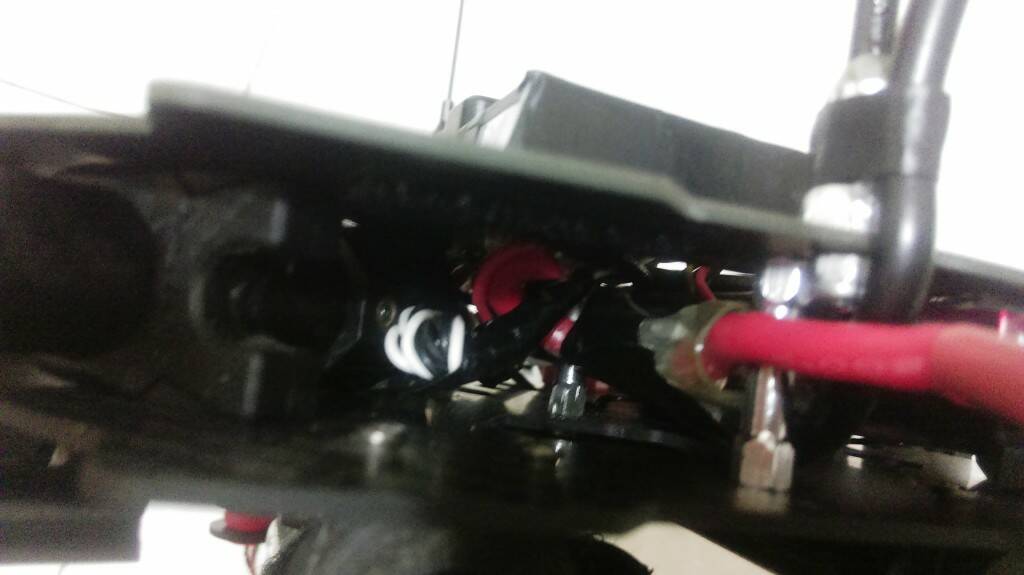

6.背後照 (這張是重複上面的回文照)


補充:點對點的拉線就是...
       如數傳出線只有經過中層到飛控直線距離
       多餘的我就剪掉了... 只是這樣...
       應該是這機架跟飛控的關西!~所以可以較好整理...

borjang

機身能直接焊的真的線路會漂亮很多，可惜這機架實在太重了，看規格上面寫重 750 克 -_-|||

alenhu

borjang 發表於 2015年4月23日 04:19 PM
機身能直接焊的真的線路會漂亮很多，可惜這機架實在太重了，看規格上面寫重 750 克 -_-||| ...

跟一般 650~700 的機架重量約在450~550g 這款機架重量卻要750g

的確是重了點!只為了他有電動收腳 所以在馬達上我才會選用 4110 400kv

而放棄了原先使用效率好的 3508 380kv 最後全機總重量控制在2.9x公斤

讓飛行效率(時間與穩定性)可滿足我空拍的需求

(當然這選項也是要感謝 k大 的實際測試 讓我可以直接找到適合自已需求的搭配)

pid27149

通常機架的重量是不含收腳的,如果把外掛的收腳加上去,只會更重...

ych1209tw

alenhu 發表於 2015年4月23日 01:42 AM
joseph.tly 大 我是用 減震馬達座 是鋁合金的 槳1655槳 你說的都對了! ^^"

大大~可否告知帶16吋槳其電流是多少？另380kv與400II最大差異性為何？謝謝！

alenhu

ych1209tw 發表於 2015年4月23日 09:44 PM
大大~可否告知帶16吋槳其電流是多少？另380kv與400II最大差異性為何？謝謝！
...

這是 3508 380kv 15吋蜻蜓槳 的 空機測試飛(自已的機子) 平均電流量 8~10A
但滿足條件需全機重 2.0kg~2.5kg
至於現在這台 我有機會 再補測錄影片
平均電流量 約 12~14A 左右(順逆有比較明顯因為機子比較重)
