含笑半步倒 發表於 2014年9月15日 01:28 AM
1.2的更新文件是350PRO的吧？也能用到H500上吗

已更新1.2的程序，不过还没试机。另外已经可以顺利连接APM地面站，所有功能都可以使用了，航点飞行都成。

天殘

含笑半步倒 發表於 2014年9月19日 12:33 AM
已更新1.2的程序，不过还没试机。另外已经可以顺利连接APM地面站，所有功能都可以使用了，航点飞行都成。 ...

,期待您的後續分享~
不知低壓保護可關掉?

天殘

第一次拆H500機殼,給有興趣想自行維修的同好們參考~
左側收腳故障無動作,因此拆開維修更換,拆外殼須卸下30顆螺絲+主機板4顆+腳架固定座4顆,還有腳套2顆,共40顆.
還蠻麻煩的,還好有電動起子幫忙,否則拆到累....較昏的是鎖回時還須半手工上鎖,時間更久了.

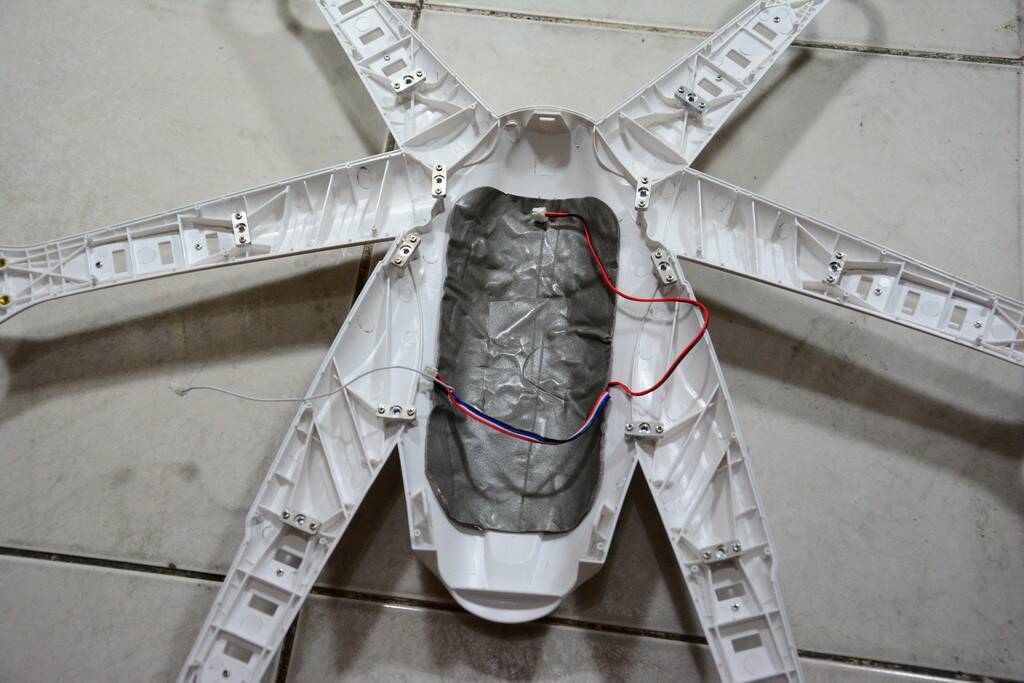

當拆掉外殼後須注意有三條連接線,請小心拔除,並記住位置,白色插入接收機的Telemetry con,紅黑為指南針接至飛控的compass,另一條為GPS接至飛控的GPS孔.

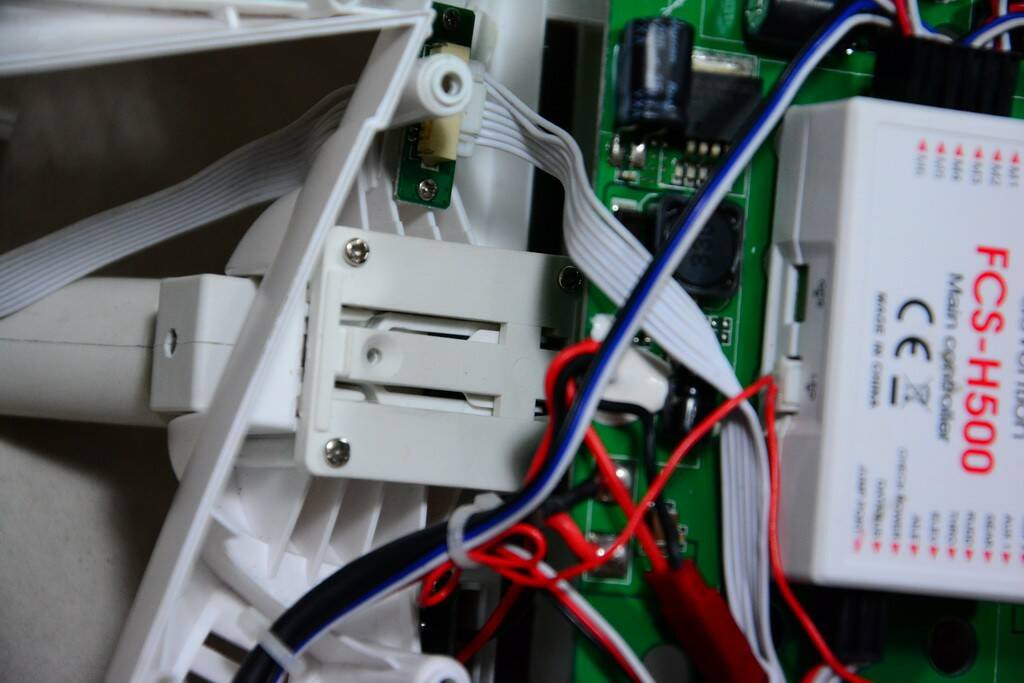

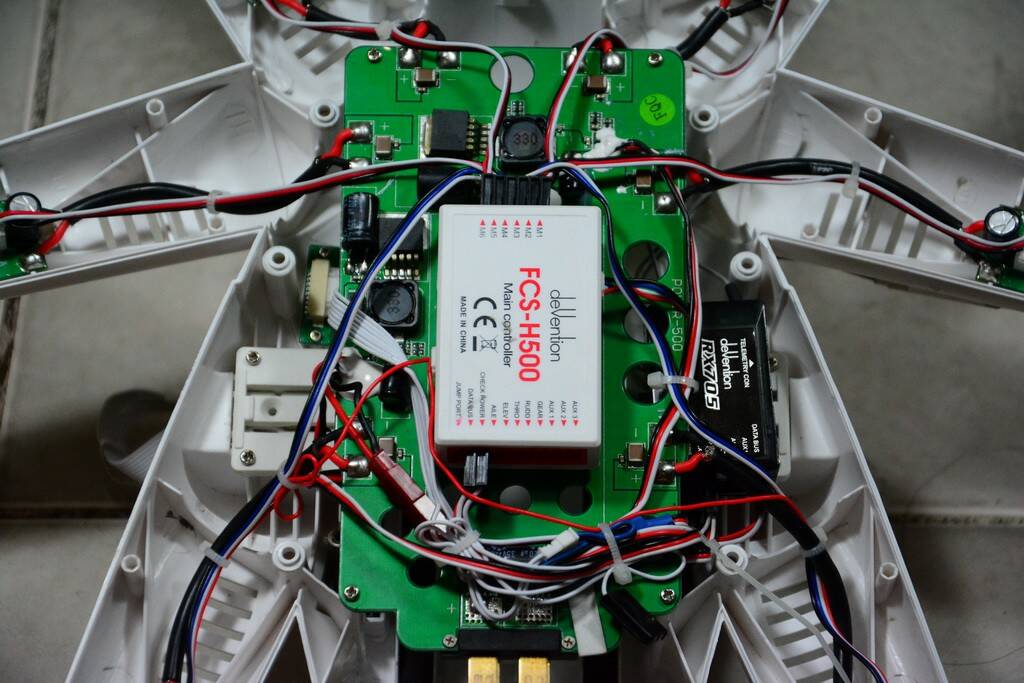

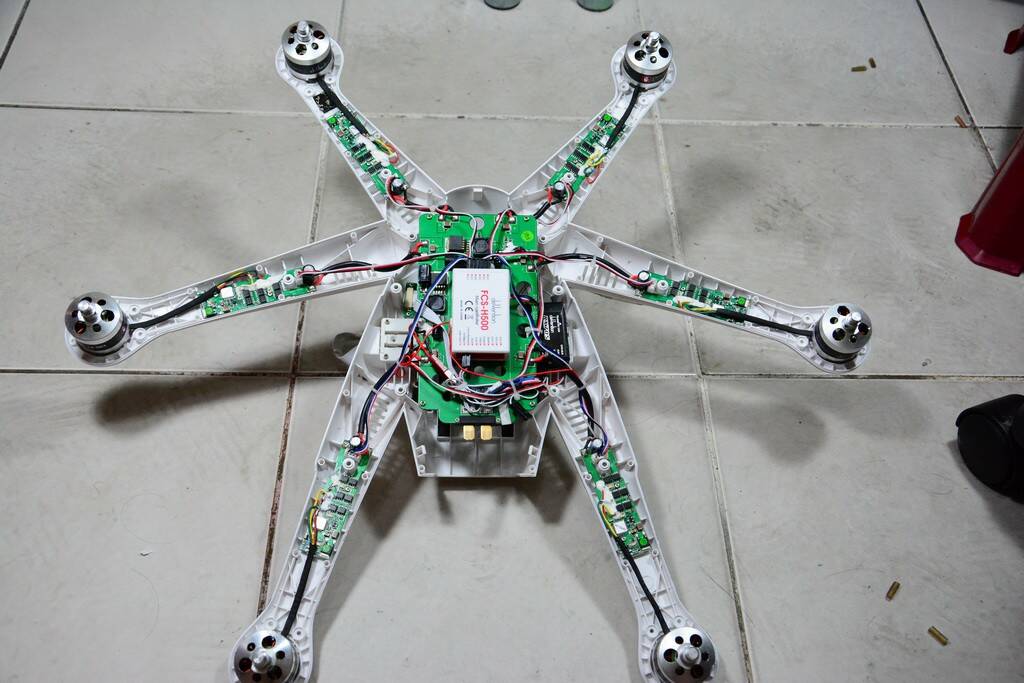

內部圖:

天殘

壽山巖觀音寺:
壽山巖觀音寺為桃園縣境內最古老的廟宇，俗稱嶺頂觀音媽廟，相傳源於順寂法師，1742年法師安奉觀音佛祖神像於現址之樹下，1763年信士張志榮獨資建為「三草庵」，1797年經地方耆坤籌建為寺，並正式命名壽山巖（引自台灣大百科全書）。
除了成為桃園龜山地區民眾信仰中心外，也為核定之國家三級古蹟，距今已268年的歷史了


路過一遊兼空拍記錄.

天殘

更換全新的收腳伺服器後,想不到飛沒幾次,竟然在空中時故障不動了,本來已收腳在飛行,要降落時卻只能放下一支腳,另一邊放不下來,如此降落會撞擊到相機與雲台,不得已只好使出"隔空抓機",才能避免更多損失.
之前也許是"自動摔機功能"啟動後才造成收腳MOS燒毀,但這次是飛行中尚未啟動"自摔"即空中"自毀",傻眼.
按照拆機前例,再拆裝40顆螺絲維修.蠻累的@_@,還好又是一尾活龍.
拆開檢查"自毀"的那顆,發現內部機板兩邊的馬達停止用微動開關在靠近外面那邊竟然是脫落的(之前那顆也是),這樣不燒毀也很困難無言.
此微動開關接腳焊的不優黏錫量太少太單薄易脫落.可堪收腳齒輪撞擊?
最好全新時重新焊牢才使用,以免"自動燒毀"
當然這只是治標,治本應該要有擋齒輪撞擊的阻擋物或重新設計...

以後心血來潮時看能否把兩顆伺服併成一顆可用的.

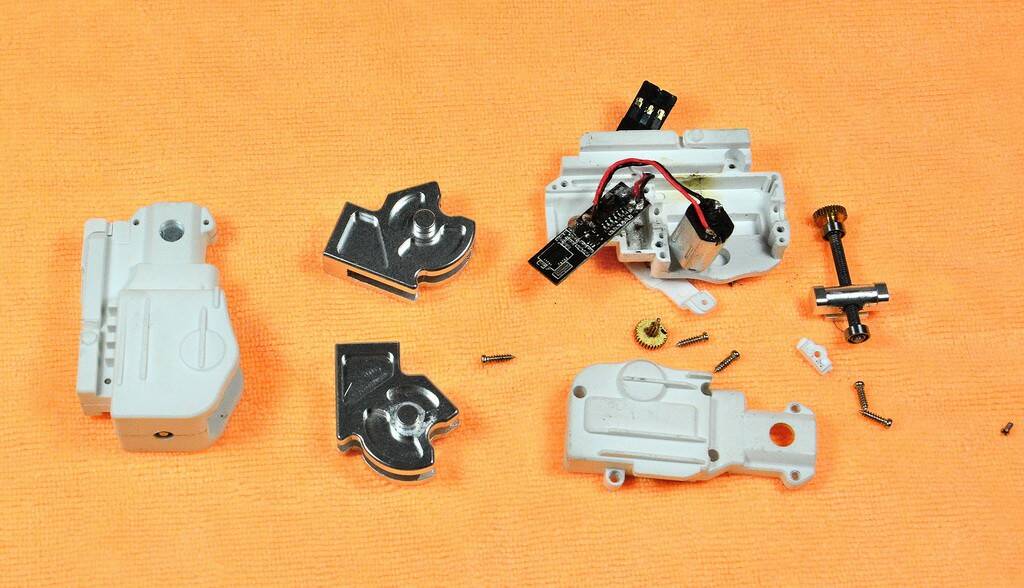

往生的兩顆伺服器:

天殘

之前亂拍的一分鐘剪輯.
畫面有時會抖,下降時更明顯.
