長距離遙控+數傳方案 III

Jing.Geocacher

前陣子也把 433 中繼站組裝完成了，回報一下使用情況。

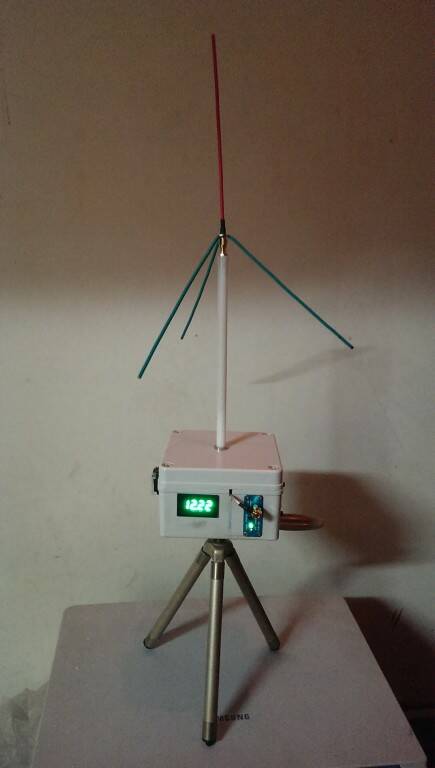

▼ 433 中繼站外觀

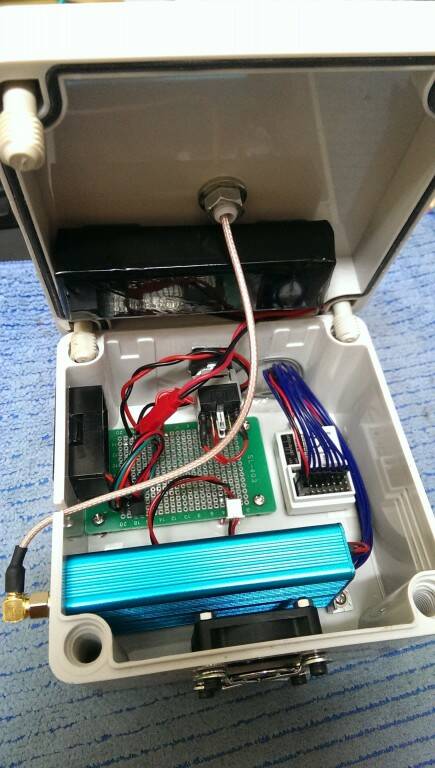

▼ 433 中繼站內部配置

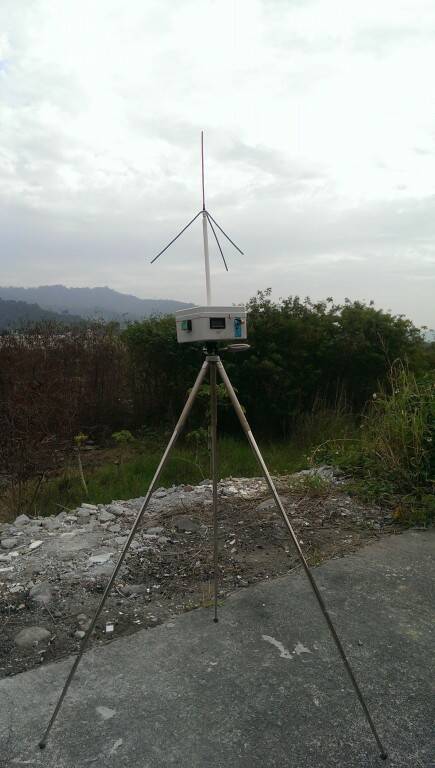

▼戶外使用情況

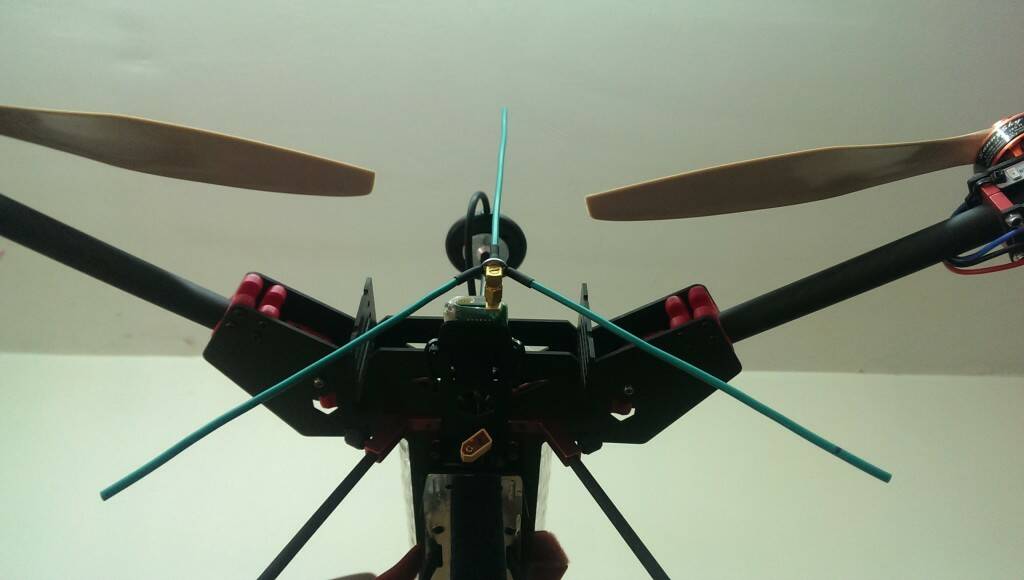

▼ 100mw 接收端，收訊效果還不錯，但擺放位置有安全顧慮，有點太靠近槳，萬一 SMA 接頭鬆脫，天線可能會偏一邊，可能就被槳打到了


▼ 實測紀錄，效果不錯 ~

kcw

Jing.Geocacher 發表於 2015年12月21日 02:43 PM
前陣子也把 433 中繼站組裝完成了，回報一下使用情況。

▼ 433 中繼站外觀

這...完成度超高...專業啊...

Jing.Geocacher

kcw 發表於 2015年12月21日 05:47 PM
這...完成度超高...專業啊...

大大過獎了，其實小弟用的東西和大家都差不多，只是手邊有些工具比較好施工而已

barryhuang621

kris000 發表於 2015年12月20日 11:05 PM
如果用18650電池則GPS要撐高,因為鐵殼電池會影響羅盤,要保持5~10CM才能完全沒有影響.

433遙控/數傳天線 ...

請問如果圖傳天線，剛好跟您的差90度是不是會大幅度變差？

kris000

barryhuang621 發表於 2015年12月22日 08:02 PM
請問如果圖傳天線，剛好跟您的差90度是不是會大幅度變差？

要看用什麼天線,如果三葉草都是垂直佈置的.
三葉草的波瓣看起來是圓沒錯,但dB強弱可比對左邊顏色,紅色區塊最強,上下最弱.
如果要遠且死角少就必須垂直佈置,垂直有向上及向下兩種.
垂直向下適合飛遠,不會因傾斜被機體(包括電池/碳板/馬達)阻擋.
垂直向上適合穿越機,因為飛不高也飛不遠,這樣佈置有利改善死角.

barryhuang621

感謝我來換換角度。
