長距離遙控+數傳方案 III

kris000

433Mhz簡易天線製作.

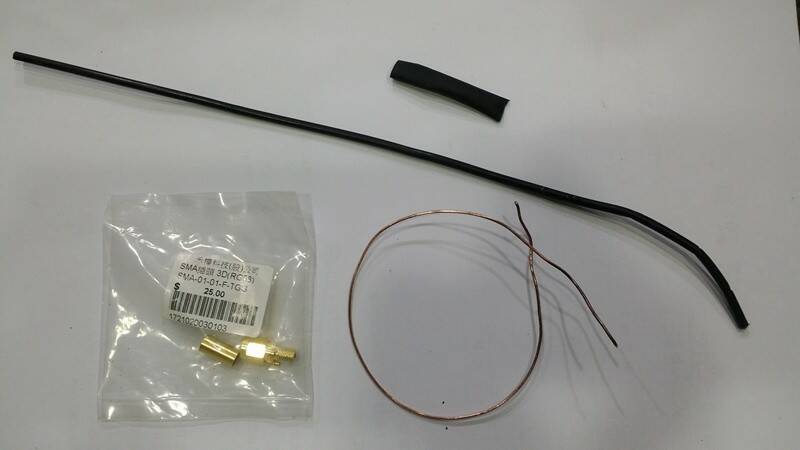

1.準備材料:
*SMA頭一個(內螺內針,如圖1),90度的比較好,這樣接收機可以平放,我臨時找不到90度的.
*導線一根(隨便找條電線剝皮即可),長度20公分.
*細的吸管或塑膠管,長度20公分.
*熱縮套一截.

2.長度計算.
   先找出自己用的中心頻,可以用CLI查看每個跳頻點,並記下接近中間那個,例如435000000則為435Mhz.
  則 (300/435Mhz)*(1/4波長)*0.96=0.166(米),所以長度為16.6公分,如果不知道的人則直接用435這個值(出廠預設值).

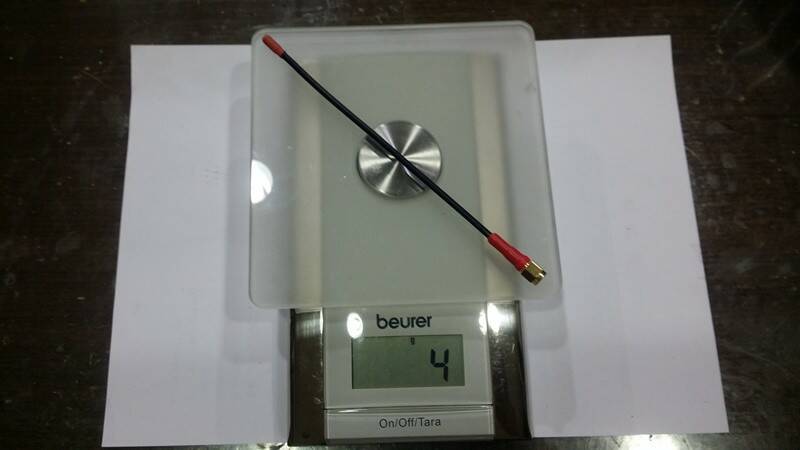

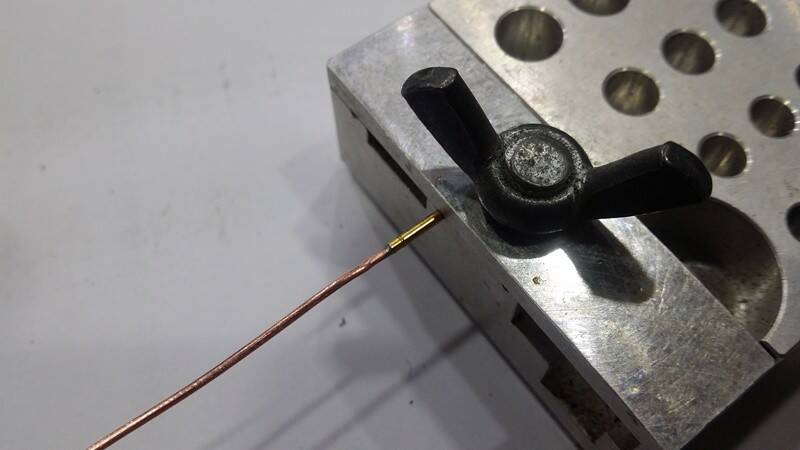

3.銲接好後再以熱縮套固定即可.


如果很有時間的人,可以20公分不剪斷.
433發射機開著,並把機子拿到1公里外,每次剪斷2mm並抄下當時的RSSI值,可以得到一串RSSI變化的數值,而最高那個值就是適當長度,以後就用這個長度來多做幾根.

其實這個誤差1公分隨便也3KM,如果想要更遠可以在接收機的天線座(座的外殼)焊上2~3根線(例如舵機線撕開成3條),長度與主振同長再貼到機子上(或隨意長,這邊測試是固定翼的機翼全長2根).

twwcom

kris000 發表於 2015年3月7日 10:14 PM
433Mhz簡易天線製作.

1.準備材料:

k大

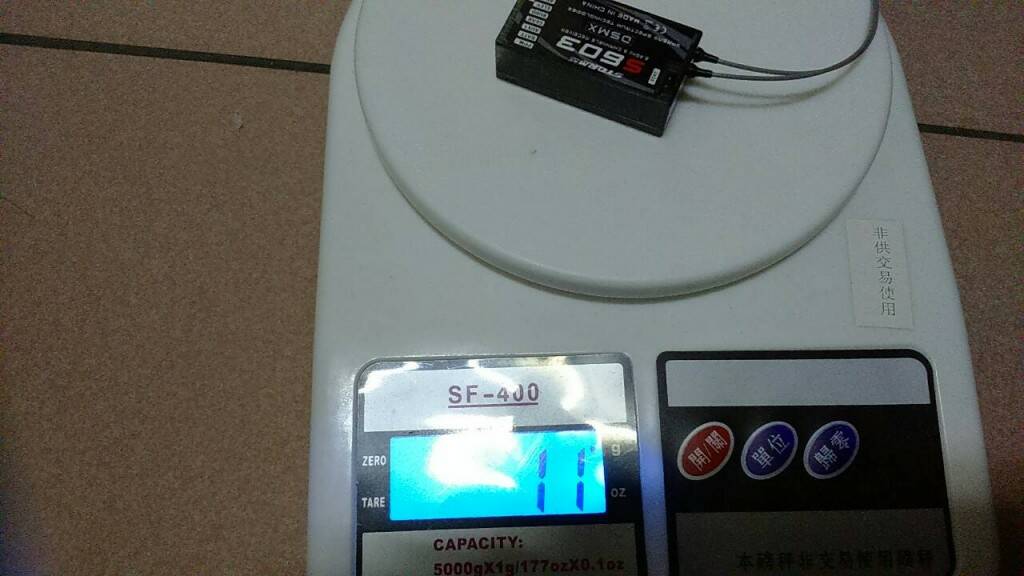

我比較懶  先買一根小天線測試   3k 沒問題  要裝小Y6  280軸距 先量一下重量 跟一般接收器差多重

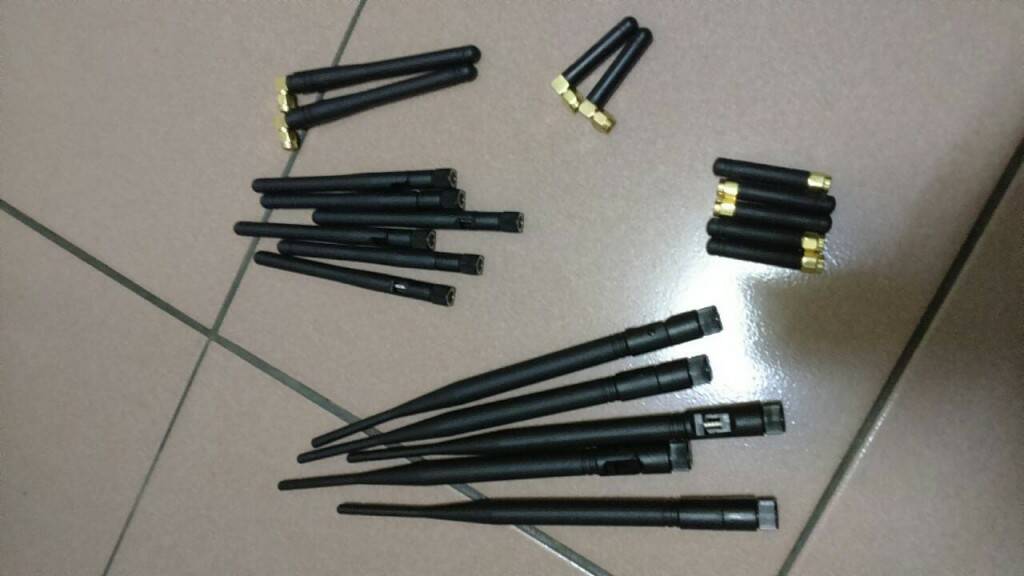

剛好最近 幾個飛友一起要買100mw接收 所以就又去買一些天線   隨便亂點 買了一堆

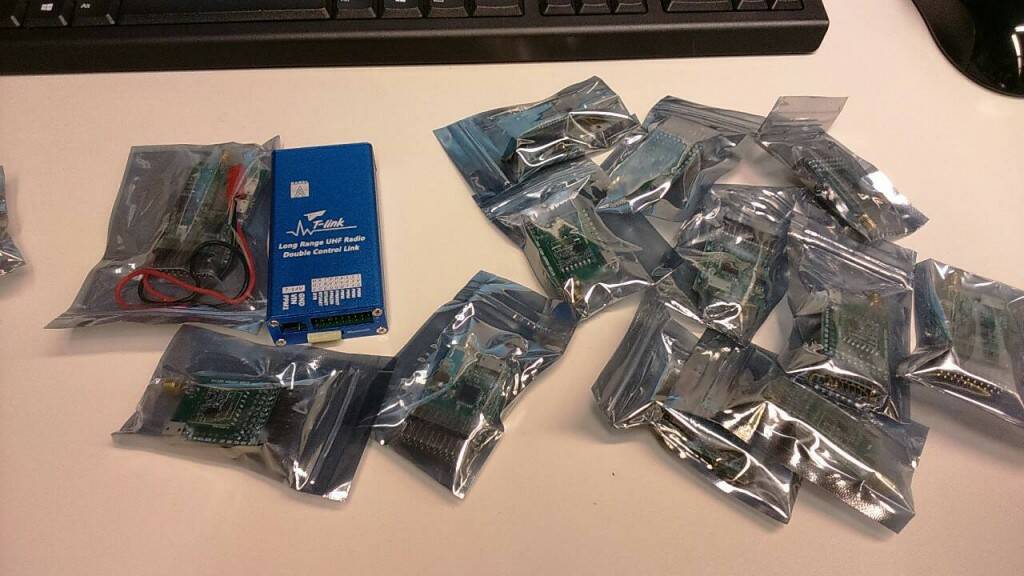

100mw 的接收器 算一算都比 任何廠牌 接收便宜 又有數傳功能   跟幾個飛友 一起 淘 又是淘一堆   (又有飛友覺得不錯所以又淘了一套  )


如果 改天 k大 要diy   AAT 天線追蹤  那数傳的部分 就很重要

就等大大 diy  AAT 天線追蹤和 彩色LCD面板 (GPS座標/SD卡tlog記錄檔/一些資訊顯示及調參),   教學

ps:  拍謝 都是飛友的  沒有多買 , 因為常常 有人私訊
  我不是經銷商 也不是代購  只是好心 幫幾個好朋友買的    難道是我買太多  讓其他飛友誤會嗎     只能說  物超所值  才買這麼多

kris000

twwcom 發表於 2015年3月11日 11:40 AM
k大
我比較懶  先買一根小天線測試   3k 沒問題  要裝小Y6  280軸距 先量一下重量 跟一般接收器差 ...

那根短天線在橋頭這邊試200米就no控了一開始我以為買錯,於是請大陸朋友寄一對他機上的給我(4K+),結果這邊還是200米.
本來接收機隨機是要附這支,我跟他說台灣沒辦法用,配了會得到反效果(433Mhz只有200米不被笑死才怪!).
大大那邊能用,我想應該是這邊電磁環境問題,並不是全台灣都這樣,橋頭必須GP天線才有辦法過3K.




LCD/AAT/Logging我是打算用APM 2.5/2.6的板子,這樣只要寫程式就好,不必重新洗板子.
很多升級Pixhawk的人手頭都有APM的板子,就剛好拿來用了.

twwcom

kris000 發表於 2015年3月11日 09:27 PM
那根短天線在橋頭這邊試200米就no控了一開始我以為買錯,於是請大陸朋友寄一對他機上的給我(4K+),結 ...

K大
那邊這樣的環境 可以測試出來 最優的天線   ,

LCD(GPS座標/SD卡tlog記錄檔/一些資訊顯示及調參) 這個部分可不可以只單獨結合 433發射機的部份 , 這樣比較方便  不用電腦或是平板

AAT的部份可能 要更複雜 配置 又大組   , 好像沒有辦法 小小的

valsily

這篇沉下去了，幫忙換個氣浮起來

K大您的"LCD(GPS座標/SD卡tlog記錄檔/一些資訊顯示及調參)"有沒有什麼進展啊? 非常期待啊~

kris000

valsily 發表於 2015年3月26日 10:23 AM
這篇沉下去了，幫忙換個氣浮起來

K大您的"LCD(GPS座標/SD卡tlog記錄檔/一些資訊顯示及調參)"有沒有什麼進 ...

最近忙著搞小Y6,要把100mw接收機做一個輕量化的版本及加強數傳能力.

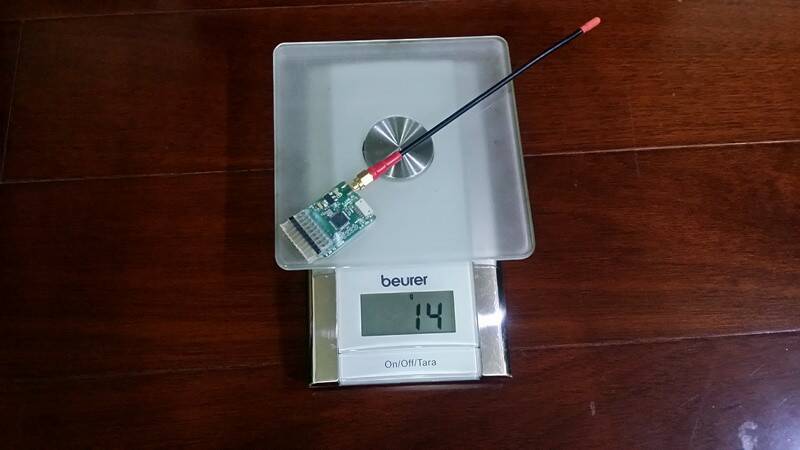

目前100mw含天線是16g重,修改後含天線是6g.
遙控距離為10KM,數傳回傳的能力為3KM,已經足夠小機子用了.
輕量化的接收機只有一個接頭(PPM/5V/GND/RSSI/RX/TX),其他接腳在焊盤上沒引出.
等我測試都完全沒問題會發佈新的固件.
