長距離遙控+數傳方案 III

valsily

kris000 發表於 2015年1月24日 02:24 AM
OpenLRS 433接收機接腳圖
與APM/PX4/PIXHAWK(PIXHACK)飛控的連接方式也很簡單,只要插上三條線即可.
1.RSSI  ...

K大，這顆100mw的電路是新版? 早期版本沒有那個6pin數傳插座

然後發現照片裡是pixhack耶，請問IMU內建減震效果如何? 可以不需要外加減震台了嗎?

kcw

kris000 發表於 2015年1月24日 02:24 AM
OpenLRS 433接收機接腳圖
與APM/PX4/PIXHAWK(PIXHACK)飛控的連接方式也很簡單,只要插上三條線即可.
1.RSSI  ...

我接PIX數傳是接TX跟RX看K大的接法怎麼似乎只有TX跟地線
這樣行嗎？

那天在拆裝433時
可能是自己插錯或正負搞錯
又把0.1W的發射弄掛了（之前一顆被我不小心插上12V直接燒掉
電插上上去只閃一下紅燈就沒動靜了..應該是掛了吧
現在只好搬出0.9W的出來用
還好一切都算順利..
視傳、433、GPS等都上去了
干擾沒有很明顯（視傳裝OSD時有一點點影響）

看來要買一組來備用了

kcw

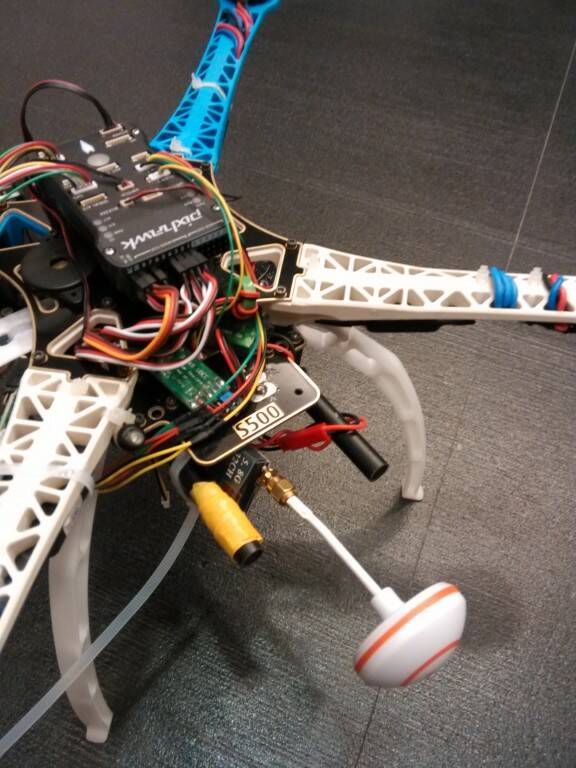

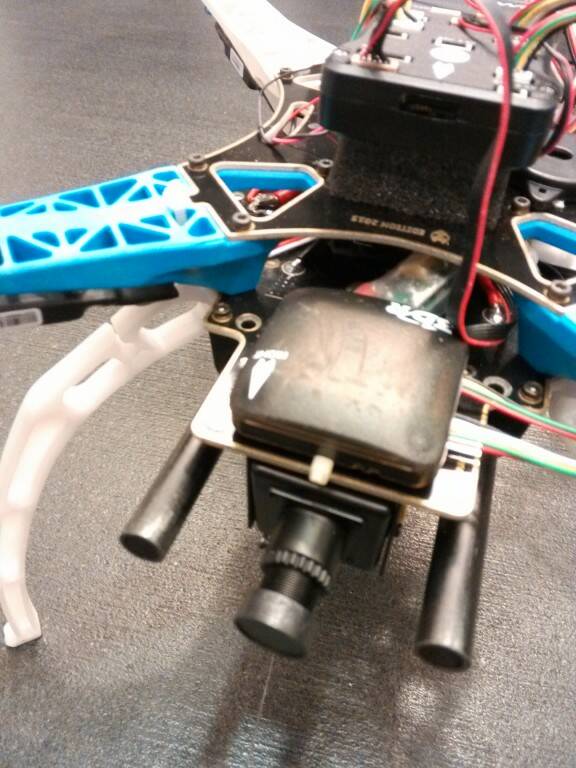

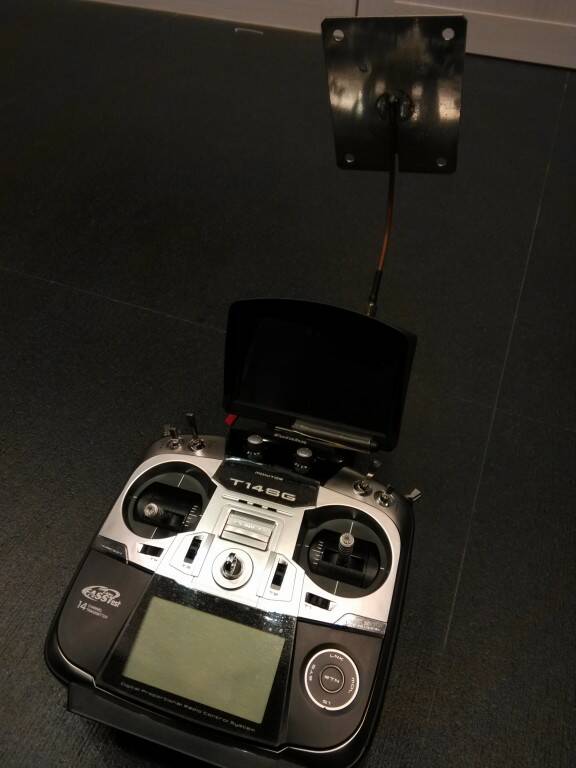

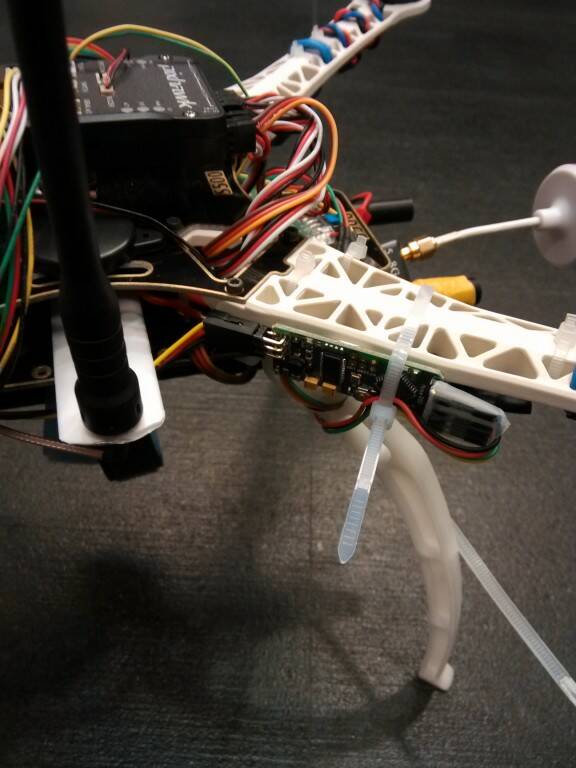

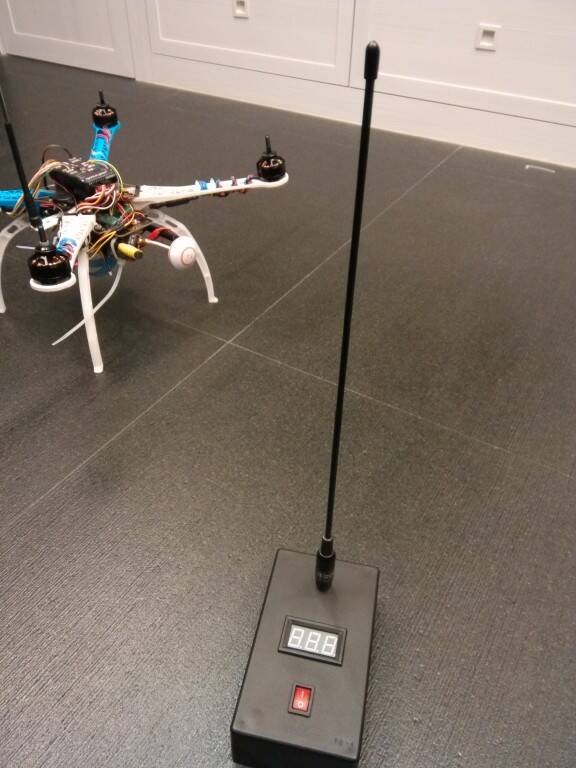

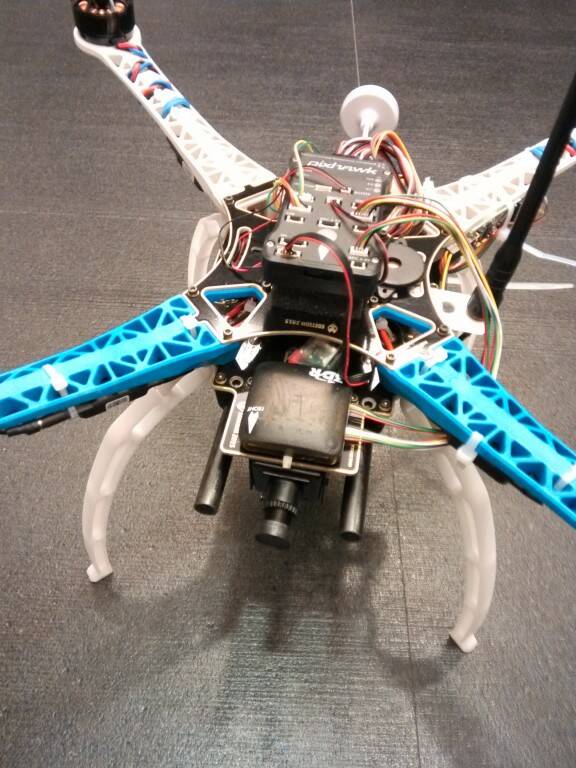

拙機照片如下..
請K大及其他飛友建議一下囉

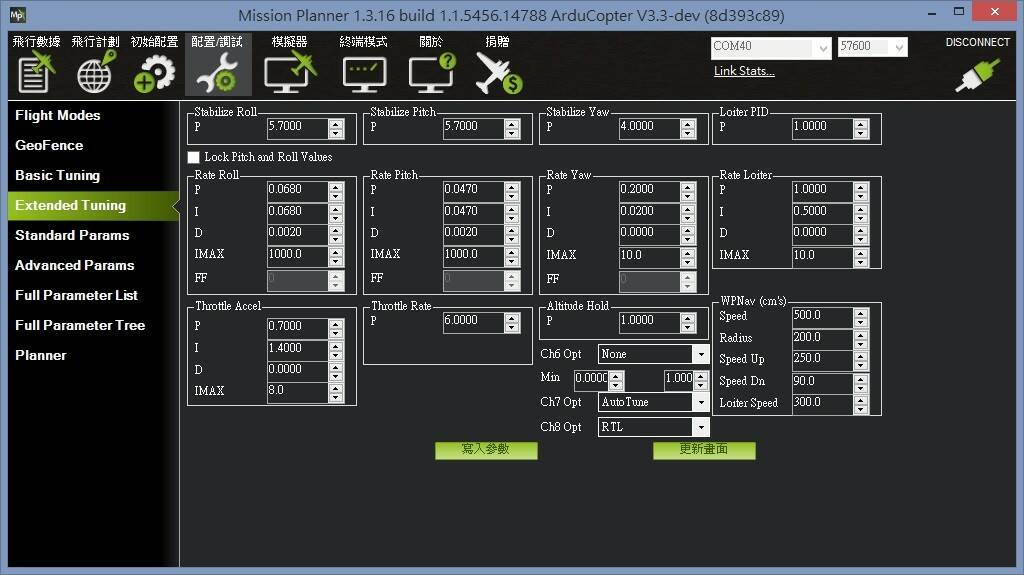

週六重新跑一次自動調參..在無風狀態下，懸停幾乎不動了...而怕飛走，定點模式還不敢測...感覺這次自動調參差異頗大...

kris000

valsily 發表於 2015年1月26日 11:20 AM
K大，這顆100mw的電路是新版? 早期版本沒有那個6pin數傳插座

然後發現照片裡是pixhack耶，請問IMU內建減 ...

對,新的1W/0.1W接收有做一些變更.*1W接收將DC-DC模塊內建在板子上(原本是用插Pin焊的).
*1W及0.1W有多焊兩組插座上去,分別是數傳及I2C插座.
*0.1W接收的數傳Pin原本是TX/5V/GND(RX在側邊),已統一改成TX/RX/GND,所以插線時請看清楚電路板上的標示.

舊的只是Pin沒引出而已,功能一樣的,如有需要做雙集的人可自行引出I2C.



Pixhack還沒實機測(正在組),組好我會測一下震動.

kris000

kcw 發表於 2015年1月26日 11:52 AM
我接PIX數傳是接TX跟RX看K大的接法怎麼似乎只有TX跟地線
這樣行嗎？

12V供電的發射(或接收)是用JST頭引線出來,可7~14V(2S~4S).而5V供應的接收則沒引線,是跟一般接收一樣的針腳,若把5V的供應12V會把電源燒了.

如果正負搞反也會燒(事實上1W的發射有保護),所以正負不要搞錯,搞錯有時燒整串的.


有一條白線拍照看不清楚,實際上是RX/TX/GND三條線(GND可接可不接).


註:大大可留下被燒掉那些,因為無線模塊(最貴重零件)若完好的話,則有修復的意義.
只是電子零件要寄到大陸很麻煩(要多繳錢),如果到時合併寄去維修應該是划算的.
我這邊也有好幾顆搞錯燒掉的,飛友搞的,不是我...直接送6S的電,還兩次.

kcw

kris000 發表於 2015年1月26日 11:30 PM
12V供電的發射(或接收)是用JST頭引線出來,可7~14V(2S~4S).而5V供應的接收則沒引線,是跟一般接收一樣的針 ...

哈
我0.1W的就是不小心把5V的供應12V
所以就燒了.

第二顆0.1W應該不是插錯
應該是訊號跟地線突然搞錯...就....
自己不小心，不能怪誰..

我也是只插RX/TX
