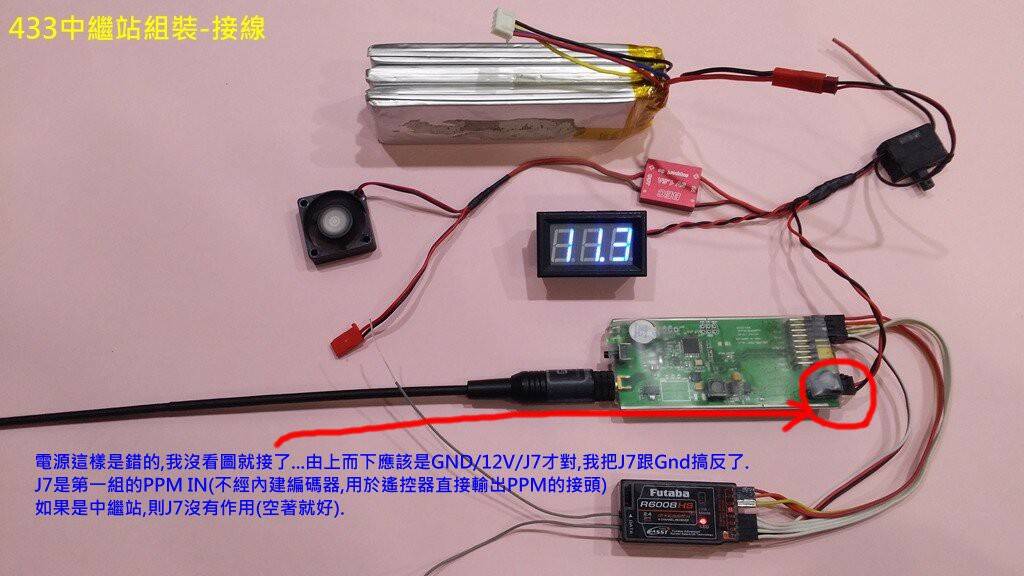

電源插座有3個孔,分別是GND/12V/J7,如果不使用內建的PPM Encode則這個J7就是PPM1 IN(第1組PPM).
舉例來說,如果想把這個發射器當成Futaba或JR的模組掛在遙控器上,則由遙控器引出GND/VCC(2S~3S)/PPM這3支腳再插到發射機的電源孔.
若使用中繼站則J7可不用,因為發射機上面內建了8CH的PPM Encoder,只要把PWM插到對應的CH1~CH8即可,而發射機上另有一支A1腳是PPM2 IN(第2組PPM輸入),如果會使用到CH9~16的人則自備一個PPM Encoder將PPM輸出接到PPM2 IN,如此發射機的程式會把CH1~8(PPM1)+CH9~16(PPM2)合併為一路16CH的PPM發射出去.
而接收機可以使用CLI來指定通道要如何排列,例如PPM(CH1~8)給PIXHAWK,而PWM針腳則對應到CH9~16,這樣來達成16動的收發.
這個發射機跟OpenLRSng的TX_BOARD_TYPE 4(HawkEye OpenLRSng TX)相容,接收機則相容於TX_BOARD_TYPE 3(HawkEye openLRS RX),所以可刷多種固件,每種固件都有一些特色,使用方法也會有些差異,我僅針對我改寫的固件來做說明,其它固件可參考網路文件或官網.
目前已知有:
1.OpenLRSng官網
2.OpenLRSng(gitsly改版),針對Mavlink的優化
3.OpenLRSng(kris改版),針對Mavlink的優化
4.OpenLRSng(雲淡改版),針對傳輸效率的優化(少用的功能已刪掉)
|
|
