並聯兩顆4s 7.4v的鋰電池如何連接低電壓警報器

[複製鏈接]
發表於 2014年7月27日 11:10 PM | 顯示全部樓層

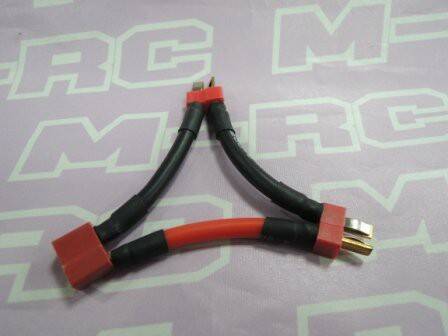

或買一條電池串連線,但是不建議(網路借圖)


點評

謝謝您的回復 想請問您為何不建議使用這樣的串聯線呢 謝謝  詳情 回復 發表於 2014年7月28日 10:18 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年7月28日 10:18 PM | 顯示全部樓層
WILLY6219 發表於 2014年7月27日 11:10 PM
或買一條電池串連線,但是不建議(網路借圖)

謝謝您的回復 想請問您為何不建議使用這樣的串聯線呢 謝謝

點評

因為中途又經過轉接線,可能會消耗電力 也可能導致T插發熱  詳情 回復 發表於 2014年7月28日 10:25 PM
回復 按讚

使用道具 舉報

發表於 2014年7月28日 10:25 PM | 顯示全部樓層
曾正發 發表於 2014年7月28日 10:18 PM
謝謝您的回復 想請問您為何不建議使用這樣的串聯線呢 謝謝

因為中途又經過轉接線,可能會消耗電力
也可能導致T插發熱

點評

原來是這樣 我知道了 謝謝您  詳情 回復 發表於 2014年7月28日 10:40 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年7月28日 10:40 PM | 顯示全部樓層
WILLY6219 發表於 2014年7月28日 10:25 PM
因為中途又經過轉接線,可能會消耗電力
也可能導致T插發熱

原來是這樣 我知道了 謝謝您
回復 按讚

使用道具 舉報

發表於 2014年7月29日 08:10 AM | 顯示全部樓層
本帖最後由 ciibala 於 2014年7月29日 08:14 AM 編輯
曾正發 發表於 2014年7月27日 11:01 PM
謝謝您 想請問是何種特製的線可以買的到嗎 兩顆低電壓警報器要怎麼接呢?謝謝 麻煩了
...

兩顆2S電池串聯成4S如何接低電壓警報器?
1.兩顆電池分別接兩個低電壓警報器
最簡便,只是說真的一台車上綁兩個低電壓警報器有點麻煩

2.買一條2S分壓串聯線,當成一個4S電池來用
主電源線可以串聯,分壓線當然也可以串聯要去弄一條將兩個2S分壓頭串聯成一個4S分壓頭的線
然後就當成一個4S電池,接一個低電壓警報器即可
不過這種現成的線不好買,露天應該有賣,但是要找對關鍵字。



3.自己做一條2S分壓串聯線,當成一個4S電池來用
去買兩條2S平衡(分壓)線的延長線,一條4S平衡(分壓)線延長線,然後把三條都剪成兩半
所謂的分壓串聯線就是兩個2S公頭(裡面有針的那端)接一個4S母頭
下一步就是把這些線焊接在一起,線路參考下圖
切記,A頭一定要接A電池組,B頭一定要接B電池組
接錯的話,你辛苦做的分壓串聯線馬上就會秒燒掉






完成後的成品如下圖


點評

給星星: 5.0
非常感激前輩這麼詳盡的回答 我要存下來再研究 謝謝  詳情 回復 發表於 2014年7月29日 10:38 PM
給星星: 5
超級詳細的回復  發表於 2014年7月29日 10:35 PM
給星星: 5
超詳盡的完整版解答!!!  發表於 2014年7月29日 12:54 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年7月29日 10:38 PM | 顯示全部樓層
ciibala 發表於 2014年7月29日 08:10 AM
兩顆2S電池串聯成4S如何接低電壓警報器?
1.兩顆電池分別接兩個低電壓警報器
最簡便,只是說真的一台車上 ...

非常感激前輩這麼詳盡的回答 我要存下來再研究 謝謝
