7e出現這畫面

tonyseed

我說的是遙控器的原高頻發射模組的正電源，不是接電池的正電源，2 . 3腳只要短路接一條線到原高頻發射模組的正電源就可以了。

dc59

sdflh3wcxb 發表於 2014年6月24日 06:14 AM
感謝大大 小弟早上要先去上班了 晚上回來再繼續奮鬥

大大,
借您的照片說明一下:
您的電源似乎接錯地方了!

正極應該接到 下方 VDD 的位置才對.
您接的電源正極應該有 6V 電壓,XL24L01-D03 模組 Vcc 要接 3.0~3.3v 電源,也就是 7E 的 VDD 才對,接 6V 不知道您的 XL24L01-D03 模組會不會燒掉 ..............

sdflh3wcxb

dc59 發表於 2014年6月24日 08:24 AM
大大,
借您的照片說明一下:
您的電源似乎接錯地方了!

大大的意思是說
正極就是pin2,3接到7e vdd ??
好難懂....那電源那邊要另外接線出來嗎？
有沒無有辦法po個圖教一下小弟正確接線法><

tonyseed

接線圖版上有人po找
一下7E相關文章吧。

neoz

sdflh3wcxb 發表於 2014年6月24日 10:49 AM
大大的意思是說
正極就是pin2,3接到7e vdd ??
好難懂....那電源那邊要另外接線出來嗎？

看這裡 .. www點rctw點net/thread-273929-1-1.html

dc59

sdflh3wcxb 發表於 2014年6月24日 10:49 AM
大大的意思是說
正極就是pin2,3接到7e vdd ??
好難懂....那電源那邊要另外接線出來嗎？

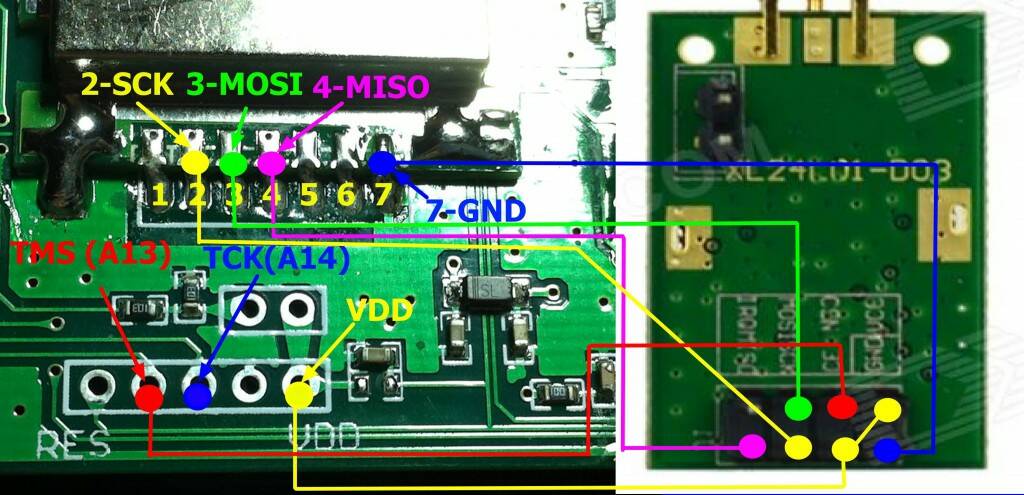

請參考一下下圖:

跟電池接進來的電源線完全沒相關,不能接那邊.
其中紅色點 CSN 接到 TMS(A13) , 我是看你原本的照片似乎是這樣接,所以我就這樣畫,如果你把 CSN 接到 TMS(A13),你的 ini 檔要改成:
; enable-a7105    = A13
; has_pa-a7105    = 1
; enable-cc2500   = A14
; has_pa-cc2500   = 1
enable-nrf24l01 = A13
has_pa-nrf24l01 = 1
這樣才行.
