分享 混合組裝 ButterflyS 組件 配 仿 QAV250 機架 ...

法師傅

繼續組裝 ...

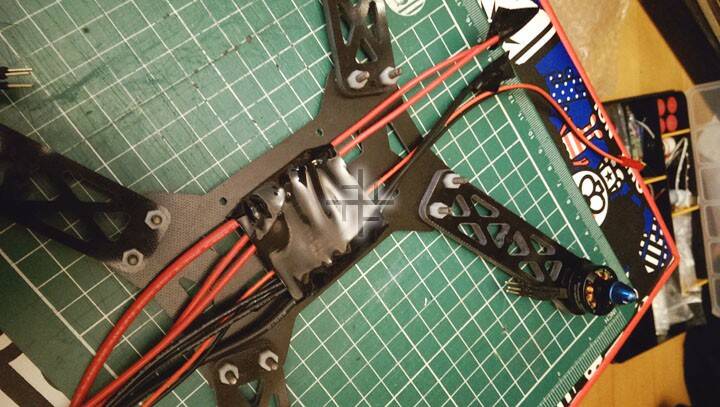

A/ 集線板完成線路銲接及測試, 就用熱縮膠包著它防止意外短路 !

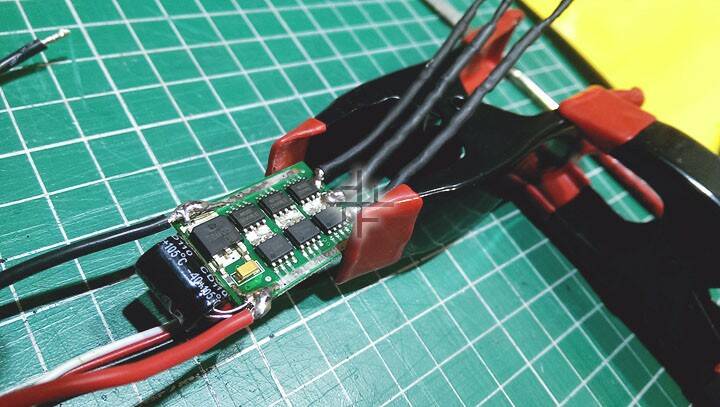

B/ 原裝電調所有電線都很短 , 不夠這台機架用 , 全部都要銲接新的 ....
這個最費時又耗精神 (小弟是銲接新手 ) ....

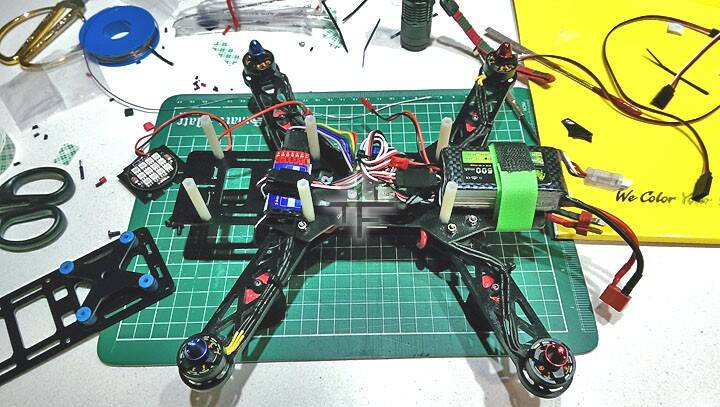

C/ 所有線都接好 , 最緊張的時刻來了....
就是接上電源, 簡單的推油門測試一下馬達會否轉動 及正反轉是否正確
暫時所有線都預算長一點, 以後測試過後設置不需再改動才修短 !


...

法師傅

組裝組裝組裝組裝 ......

A/ 通電測試過馬轉動及正反轉是正常的 ,
就開始最後組裝過程 ,

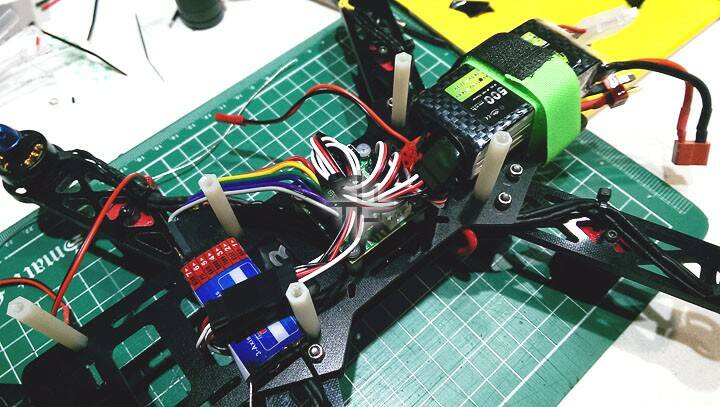

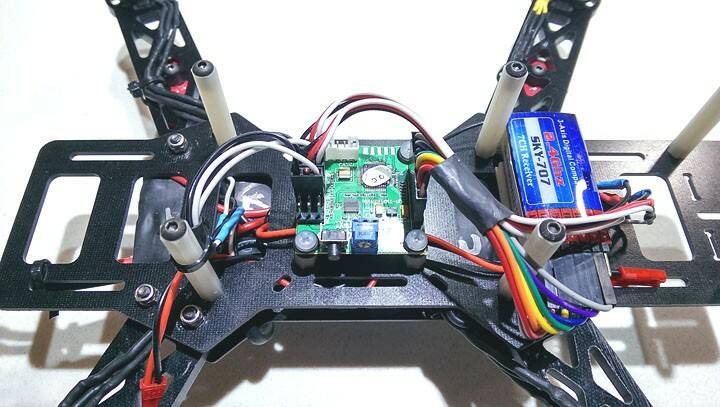

把電調用雙面貼固定 , 裝上主機板 , 再加上接收機 ,
有些線預算長一點, 以後測試過後設置不需再改動才修短 !
所以電線一定要固定好 , 否則測試很易出意外 ...




B/ 再蓋上 上層板 , 就完成整個機架組裝過程 !!!

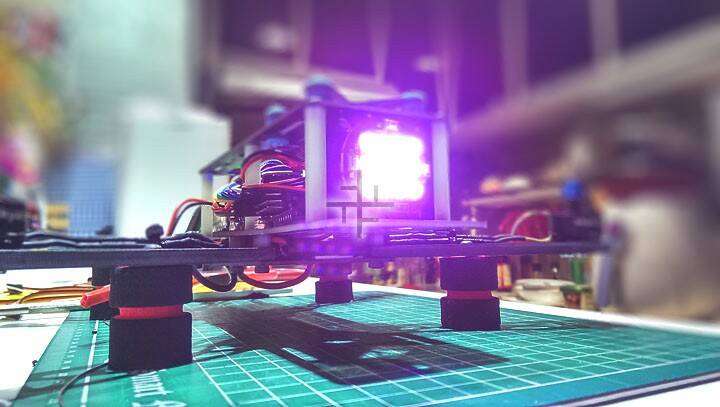

立即通電 , 亮燈儀式 !!!

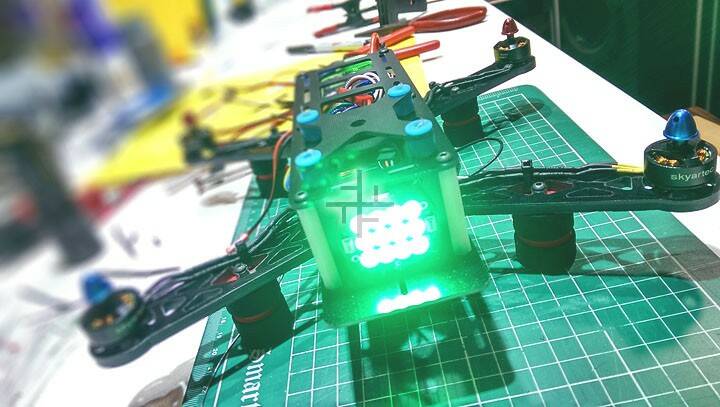

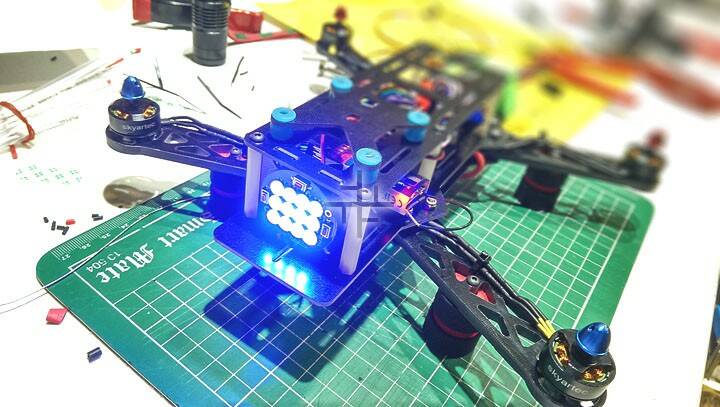

C/ 這個LED , 是在某寶找的 , RMB30元 ,
有紅藍綠長亮或閃爍 , 亦有多色快閃或自選漸變 ,
快慢亮度都可設定 , 其實不實用 ,  只是無聊玩玩 ,
但個人來說其實很滿意 , 很喜歡機前有大面積發光
最重要是LED大小很配合這個機架位置...




...

法師傅

裝好了 , 未加圖傳發射及鏡頭 , 配1500 3S , 重480克 , 不算輕的 ,
但上手感覺很結實 , 比蝴蝶機架強很多 , 應該很耐撞 !!!

試飛 , 起飛油門只比之前蝴蝶機架多不到5% ,
初步飛行姿態感覺比蝴蝶機架實在 ,
尤其***下降 及 前後左右急速擺動 , 明顯穩定點 ! (所有設定沒變)

飛行時間方面,
到室外大約1/3 個籃球場地方 ,  輕輕微風 ,
上了BB , 設定 3.5V , 主要連續慢飛航道 ,
第一排電 ~ 不停慢慢8字打圈 , 8分鐘多BB響 !
5分鐘後
第二排電 ~ 打圈加數十次急速上昇下降及前後左右暴力短距離沖及急停 , 7分鐘BB響 !

法師傅

試飛了2晚 , 整體很滿意 , 暫定就這樣設置 ,把多餘長度的電線都修短一些及整理一下 ...

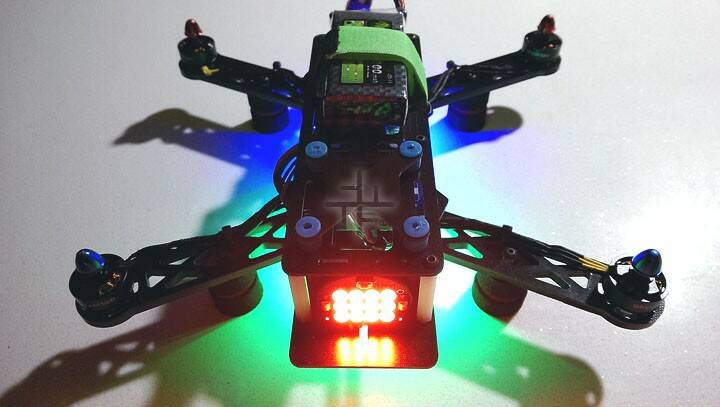

在機身底部, 加了2小段LED燈條 ,
不加在機臂, 因為不想太多怖線 ...




下一步 , 要弄圖傳及鏡頭了 ...

lsb1575

法師傅 發表於 2014年6月19日 05:02 PM
試飛了2晚 , 整體很滿意 , 暫定就這樣設置 ,把多餘長度的電線都修短一些及整理一下 ...

恭喜!!法大首航測試成功!!
期待你的FPV飛行影片嘿!!

法師傅

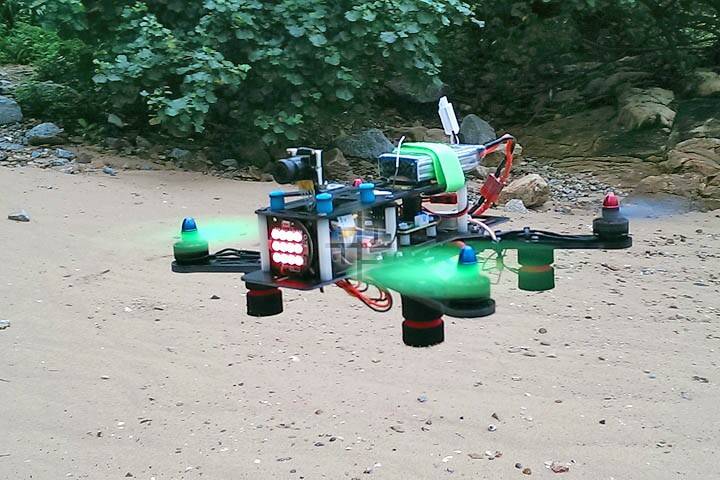

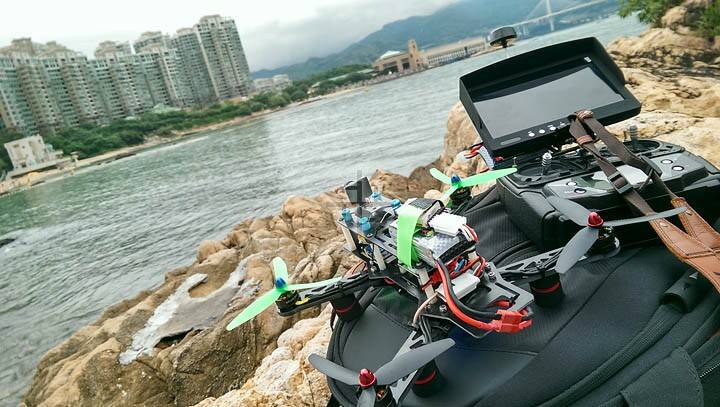

昨天休假 , 襯沒有下雨, 就簡單的加上鏡頭及圖傳發射 ,
電線都是用膠帶扎起來就急著帶出外飛 ,
一點微風 , 適合玩小四軸 !!!
這是250PRO 第一次帶圖傳上天 , 初初很緊張 ,
但很快適應 , 因為十分穩定 , 可以放心去飛 !!
只玩了2塊電 , 就下雨了 , 唉 ...
