3d打印mcpx头罩~减重后第二版设计完成!

[複製鏈接]
 樓主| 發表於 2014年6月7日 07:56 PM | 顯示全部樓層
本帖最後由 jsc1974 於 2014年6月7日 08:10 PM 編輯

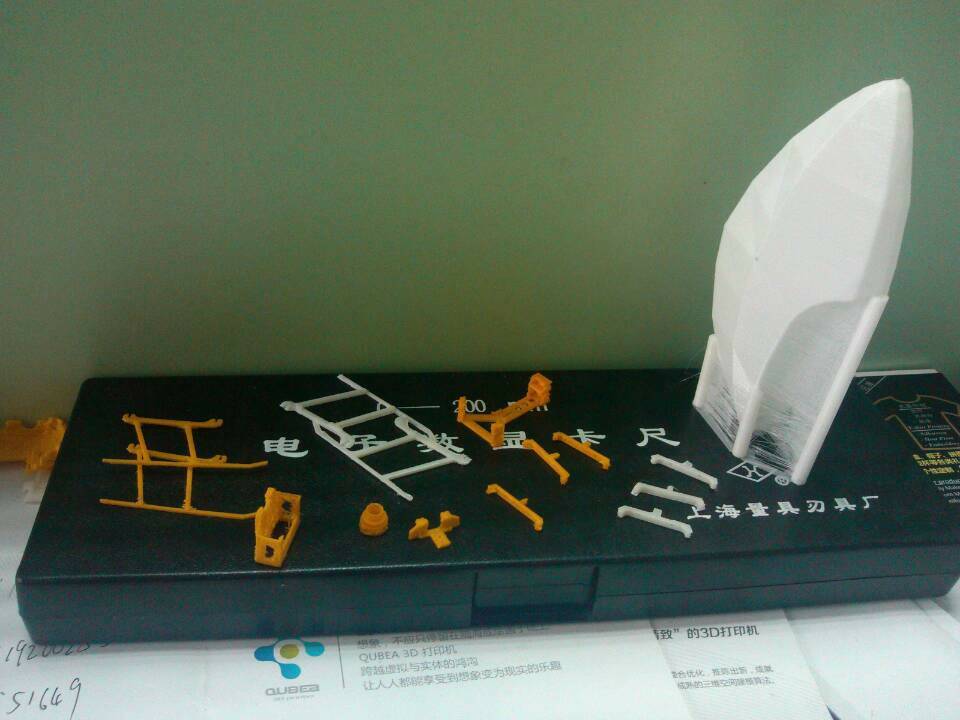

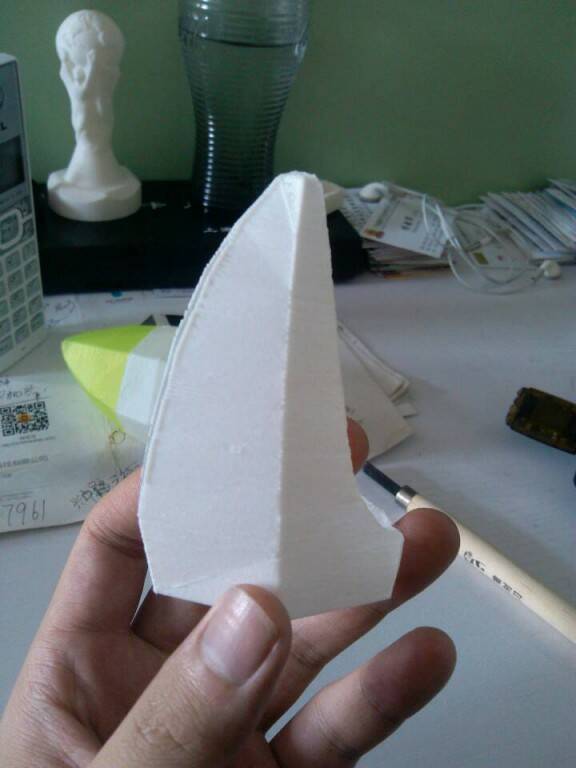

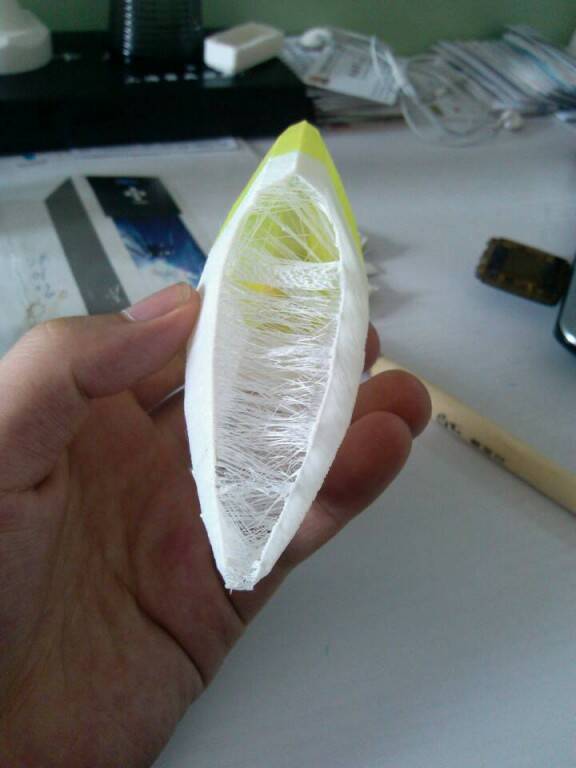

出差了三天,昨天打印店发来用pla打的头罩~看起来还可以~不知道那些里面的拉丝好不好清除

回復 按讚

使用道具 舉報

 樓主| 發表於 2014年6月10日 11:27 PM | 顯示全部樓層

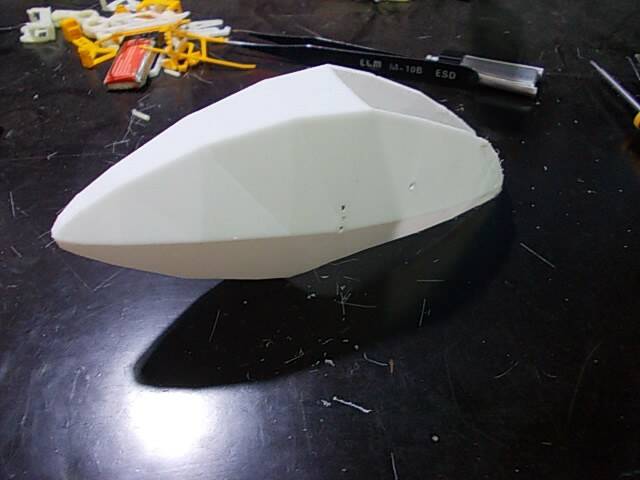

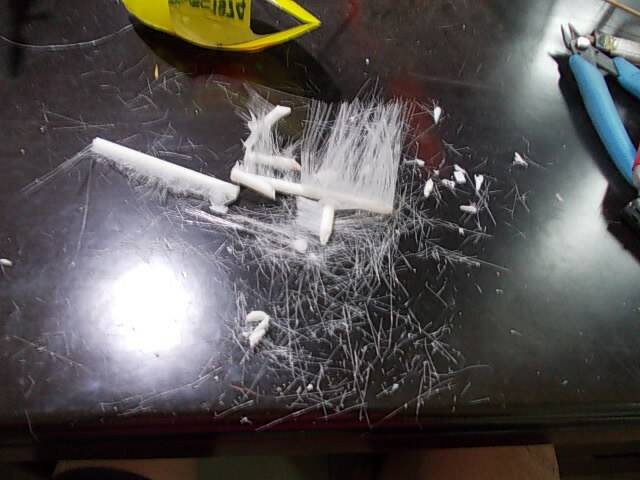

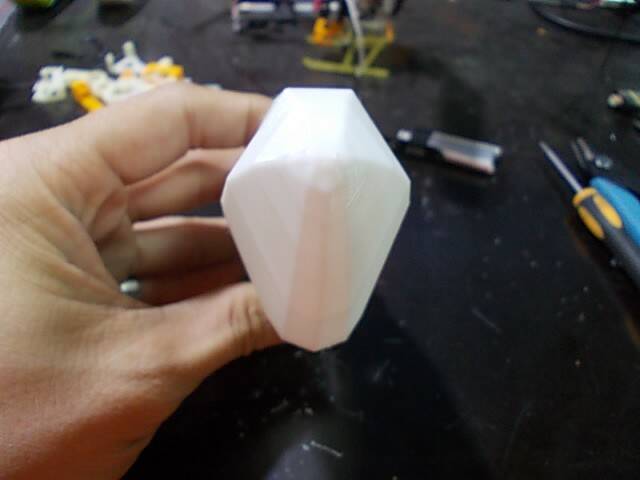

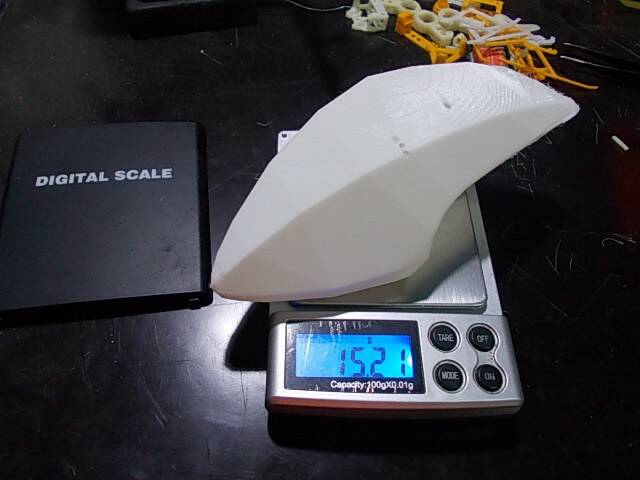

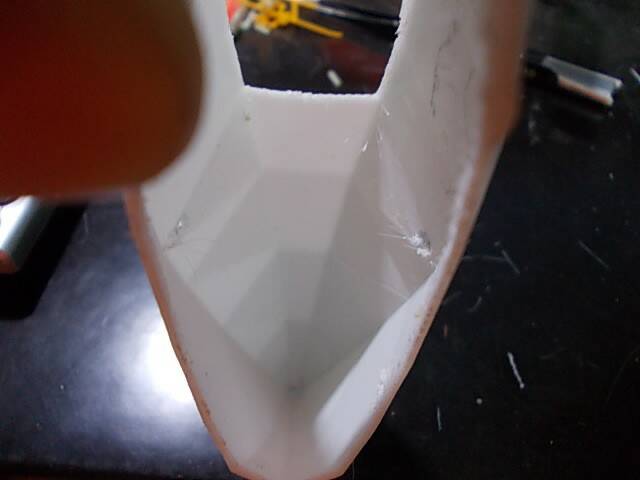

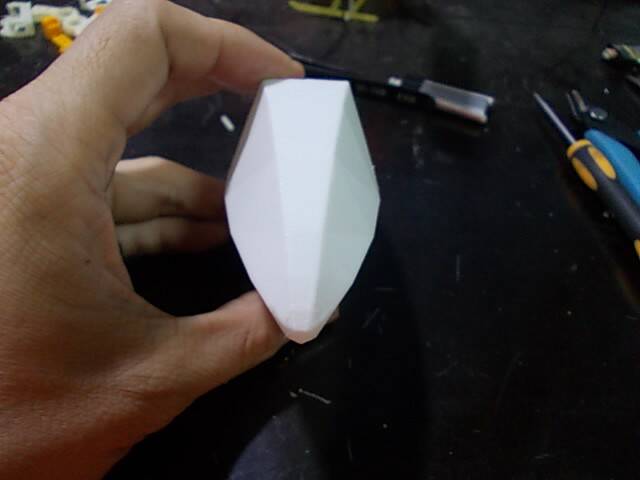

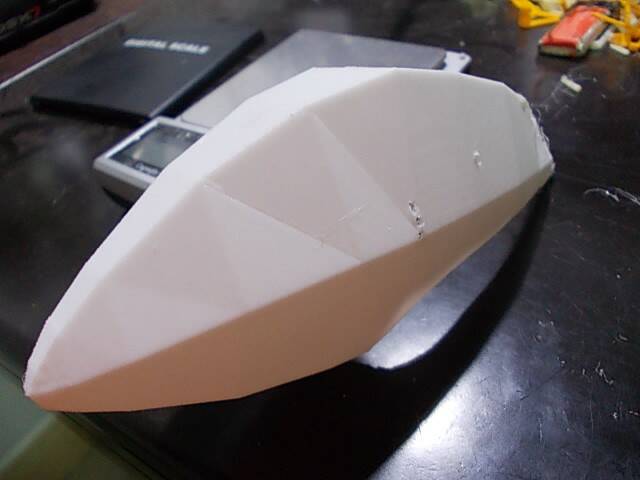

中午收到了头罩,打印多了不少支撑有22克,修除后15克~~果然很重,试了下问题还很多头罩孔的位置不行~主板会卡到、电池仓也会卡到,韧性还不错~不过要很用力从后面弄开。

上图呗~~

DSCN4431.JPG DSCN4432.JPG DSCN4433.JPG DSCN4434.JPG DSCN4435.JPG DSCN4437.JPG DSCN4438.JPG DSCN4436.JPG
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年6月14日 03:16 PM | 顯示全部樓層

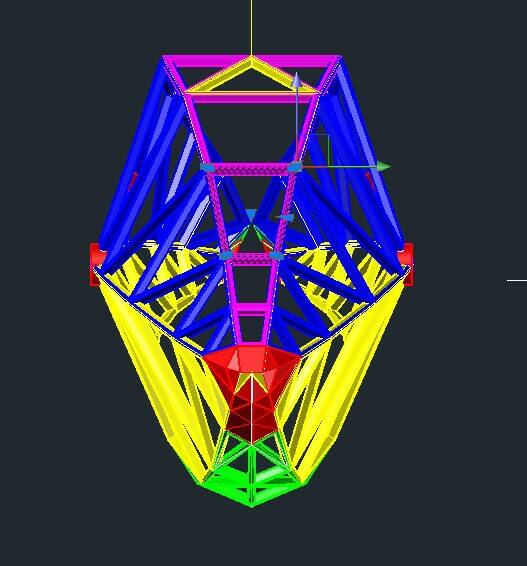

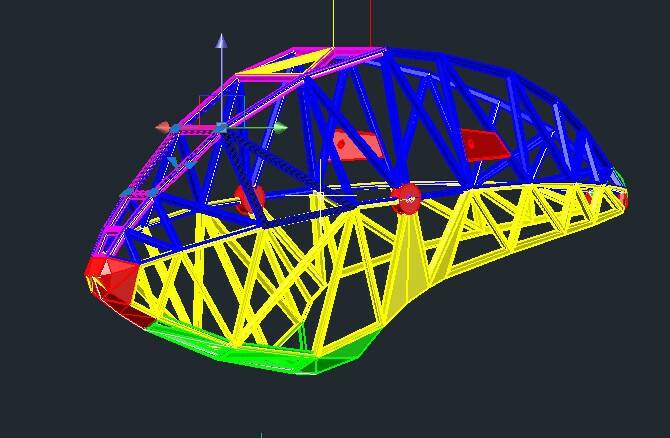

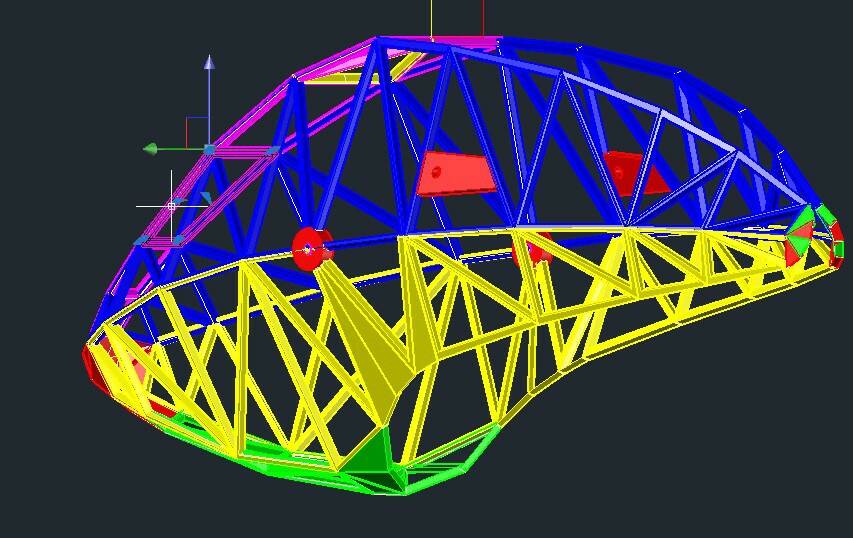

今天把减重化的第二版完成3d设计,先上图明天送打印。

屏幕快照 2014-06-14 下午3.07.18.jpg 屏幕快照 2014-06-14 下午3.06.13.jpg 屏幕快照 2014-06-14 下午3.06.46.jpg 屏幕快照 2014-06-14 下午3.07.47.jpg 屏幕快照 2014-06-14 下午3.08.07.jpg 屏幕快照 2014-06-14 下午3.08.42.jpg

點評

給星星: 5.0
給星星: 5
  發表於 2014年6月14日 10:48 PM
給星星: 5
  發表於 2014年6月14日 04:22 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年7月2日 10:21 PM | 顯示全部樓層
原本减重的第二版,因为镂空后无法打印,只好把厚度由1mm改到最小的0点4mm,改切开分成前后两部份~再粘合~~重量7克。
IMG_3087.JPG IMG_3088.JPG IMG_3089.JPG IMG_3090.JPG IMG_3091.JPG

點評

給星星: 5.0
給星星: 5
  發表於 2014年7月3日 01:08 PM
給星星: 5
帥喔  發表於 2014年7月2日 11:36 PM
回復 按讚

使用道具 舉報
