V120D02S黑K改之再折騰一次~

mic0101

我有一台D02S沒有在飛有修補的痕跡，可正常飛行
如果有人有興趣~我可以釋出~

tonyseed

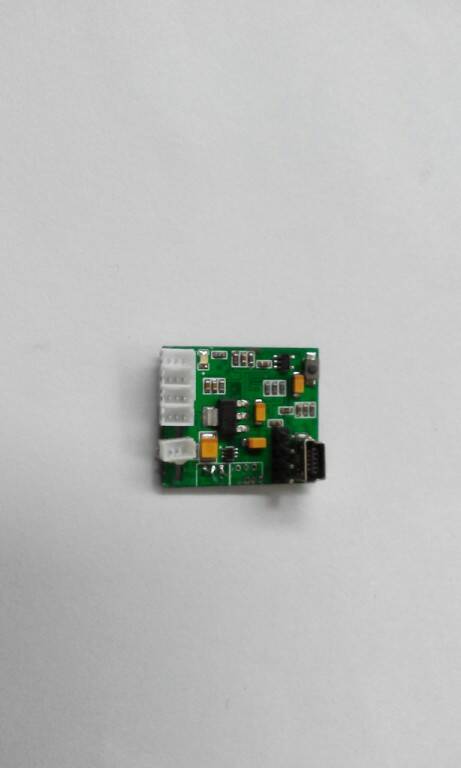

K大你好：今天試著改kbar其中一顆原件電路被美工刀刮除，紅色部份零件和銅箔部份是連接的，
想請教k大不知是不是接正電源？謝謝

kuntan

tonyseed 發表於 2014年5月27日 07:53 AM
K大你好：今天試著改kbar其中一顆原件電路被美工刀刮除，紅色部份零件和銅箔部份是連接的，
想請教k大不知 ...

小弟只拆過黑K沒拆過KBAR耶~
不過7805穩壓IC的中間腳是負電源左邊腳是正電源，紅色部份跟如果7805穩壓IC的中間腳沒短路，跟左邊腳短路就是正電源~

P.S:印象中SMD電容斜面那邊是正電源~

tonyseed

kuntan 發表於 2014年5月27日 09:44 AM
小弟只拆過黑K沒拆過KBAR耶~
不過7805穩壓IC的中間腳是負電源左邊腳是正電源，紅色部份跟如果7805穩 ...

K大你好：這顆是黑K不是Kbar感謝下班再量一下。
另外我的rudd銅箔也被刮除不知那電阻一邊好不好銲？

kuntan

tonyseed 發表於 2014年5月27日 11:31 AM
K大你好：這顆是黑K不是Kbar感謝下班再量一下。
另外我的rudd銅箔也被刮除不知那電阻一邊好不好銲？

好的~小弟下班量一下再回覆您~

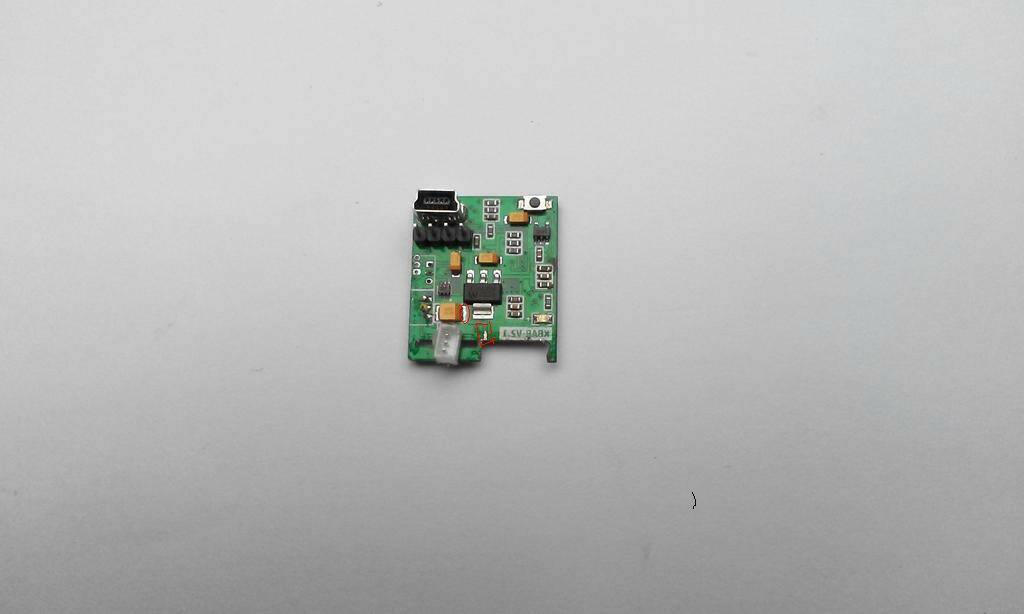

對了~第一張照片怪怪的，有鏡射翻轉過嗎?USB怎麼會在另一邊?

tonyseed

kuntan 發表於 2014年5月27日 11:41 AM
好的~小弟下班量一下再回覆您~
對了~第一張照片怪怪的，有鏡射翻轉過嗎?USB怎麼會在另一邊?
...

厲害這也發現到，確實翻轉過。
