陸船超越800改裝紀錄及試航

jrwei

johnman6868 發表於 2014年3月26日 10:51 PM
哇塞~這是甚麼軟體呀?這麼強?介紹一下吧.....謝謝~

這也是用SW畫的圖,用SW中的Flow Simulation跑流場模擬

johnman6868

jrwei 發表於 2014年3月27日 05:56 PM
這也是用SW畫的圖,用SW中的Flow Simulation跑流場模擬

感謝,但那套太貴了,買不起

jrwei

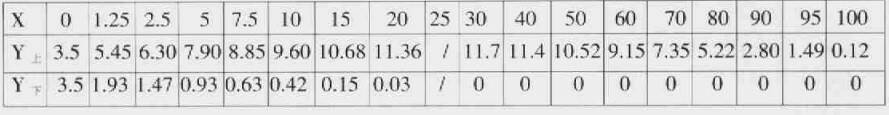

這是我在網路上找到的克拉克Y的座標,但是
畫起來的曲率很怪,請問各位前輩這座標哪
有問題?!我想放尺寸來作拼帆治具!!~~~~~

jrwei

johnman6868 發表於 2014年3月27日 11:37 PM
感謝,但那套太貴了,買不起

如果是自用,網路上有一些免錢的,
如果是公司在用那就支持正版嘍!!~~~

jrwei

畫了一個圖黃色部份為曲率,由前緣漸縮到最高點,
最高點到後緣的曲率為相同,稍後跑一下流場看看
效果.

jrwei

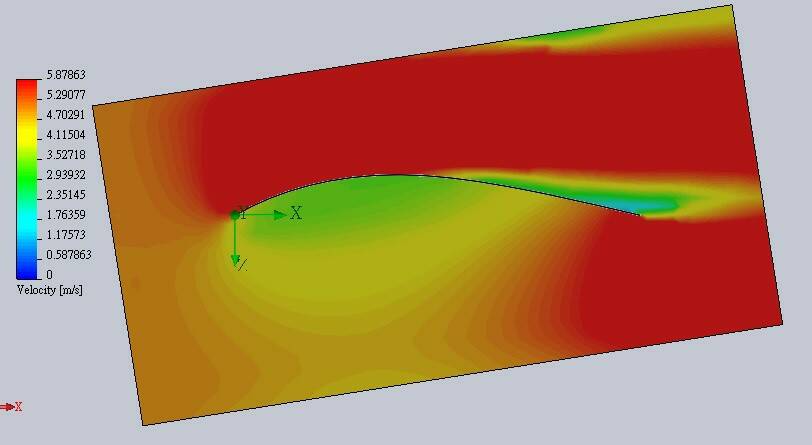

流速5m/s
迎風角14度
前緣與最高點的直線與前緣到後緣的直線角度
為14度,故迎風角設定為14度來進行流場模擬.
