關於翼型的幾個問題想請教

tsawei

你好.關於翼型問題初淺回覆一下..

1.翼型在滑翔機裡分的比動力機多的多.
  主要在於滑翔機的特性..
  像 F3J,F3F,F3K...像真機等等都不大一樣.
  如果要 DIY 可能要先確定一下要那一種類型.
  這裡有很多高手可以協助提供意見.

2.DIY 的翼型以前很辛苦到處找藍圖.(設計圖)
  現在已經不用這麼辛苦了.在網路上找一個
  軟體. Profili . 你想要的這個軟體應該都可以
  滿足你.翼型選擇建議/單翼型/翼肋大小設計等等
  等它都有.而且是免費.(要英文能好點的話可以更
  多發揮).

3.印表機沒有是好的.我也是沒印表機.因為現在的
  印表機噴頭很容易塞住.墨水又貴的要死.
  如果有了那個軟體後可以好好的應用一下再去
  7-11列印即可.很方便.

PS. 關於翼型選擇問題有機會可以在多問問.

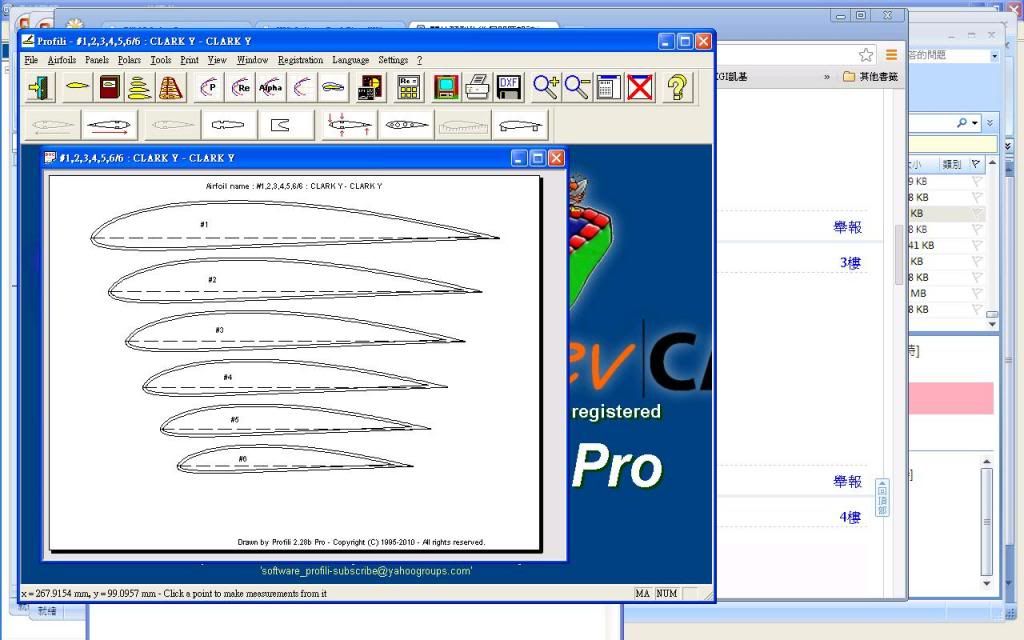

以下是那個軟體的參考畫面..

沈同學

f0911427872 發表於 2014年1月27日 10:20 AM
小畫家可以把圖縮放成與現實同大小
再自己縮小比例
大圖輸出 我這邊有美工街 印黑白就便宜很多

有這方法嗎？能否po個圖參考，我看我真的該好好摸電腦了

沈同學

tsawei 發表於 2014年1月27日 11:20 AM
你好.關於翼型問題初淺回覆一下..

1.翼型在滑翔機裡分的比動力機多的多.

感謝提供這個軟體資訊，謝謝大大無私的奉獻，無奈小弟英文能力不佳，但是總有個東西指引一個方向了

ts9857

pdf 可以選比例印圖分張圖 再貼成大圖就可以   7-11 一般都會   可能會多張紙

diy 翼型比較不講求  應該要把握容易做為原則
  材料好找 ------補強與部份  主翼主要材料  機身材料  外皮方式所用材料  小零件. 要買要diy???
結構強壯 ------  主翼與機身結合方式?  攜帶方式 ? 機翼補強方式?  馬達固定方法?.....飛起來拍手  馬達飛走了   試飛輕撞一下就解散 連調機都還沒做好 ?
  容易組起來  -----電裝 外觀等 發太多時間  會做不完.  照介紹影片先做 抓取經驗

原則 --- 輕 --- 浮力就好     diy 好玩趣味     滿屋子飛機

jeepxj

建議您下載profil，再來學個Autocad，你會發現DlY一點都不難。

沈同學

請問各位前輩們有沒有破解中文檔的profil?
小弟已經找了整整3添了依然沒有結果
