DIY小帆船....

shamu

雄大..你要的掛點圖來了....
先說明一下以下這是我的作法
不一定正確..給您參考一下..希望有幫助

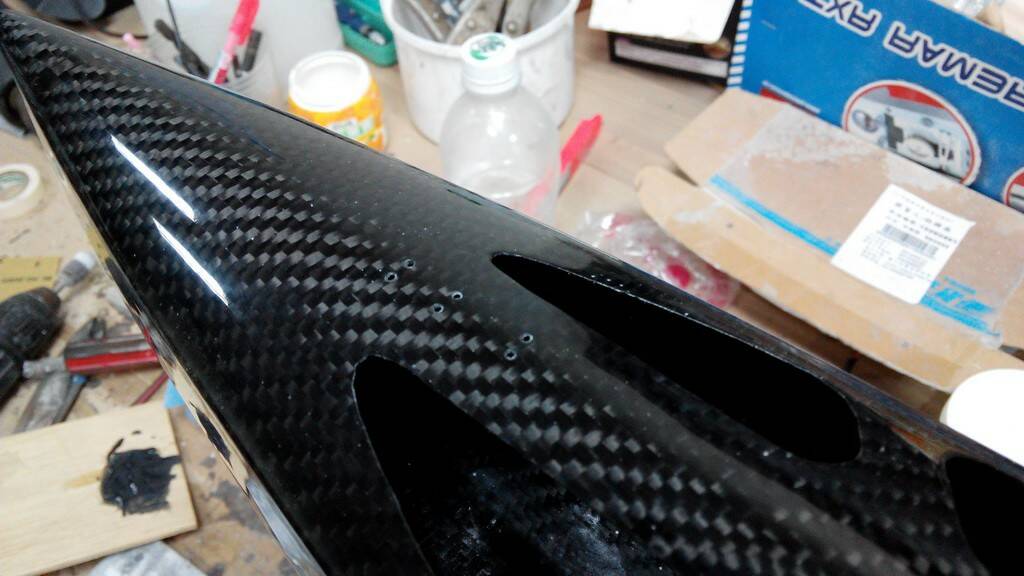

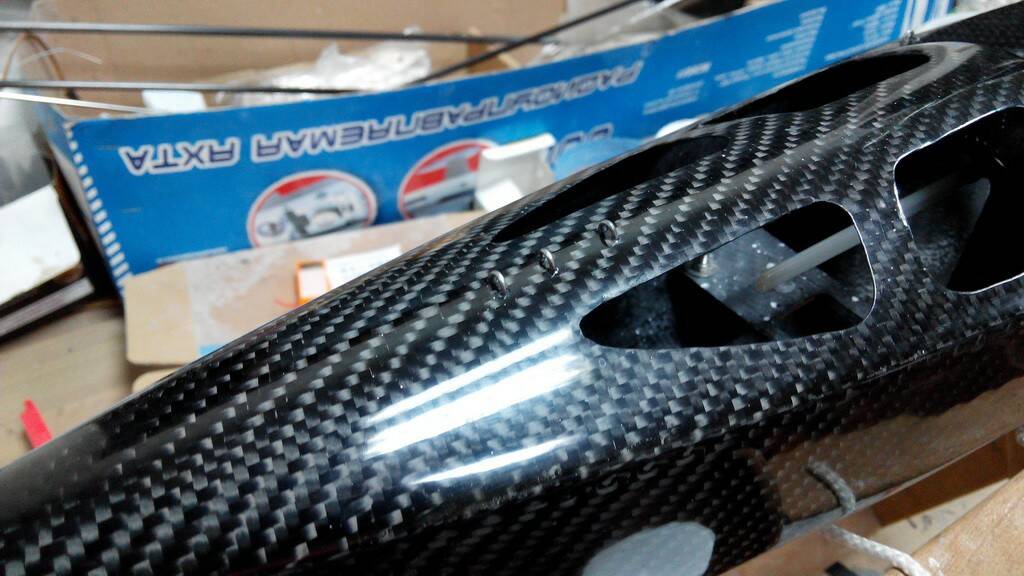

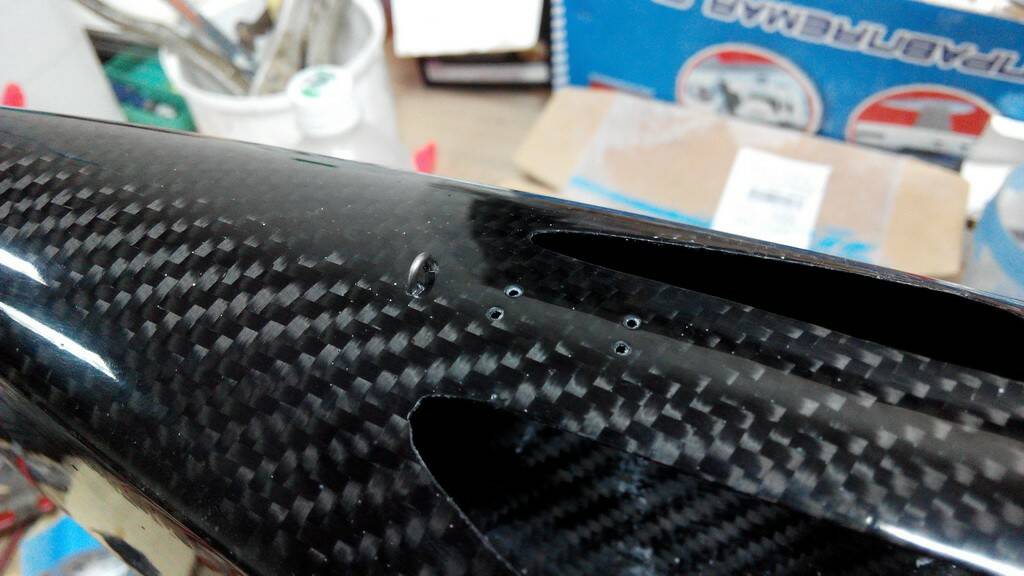

預先找好吊點位置並先鑽好孔...

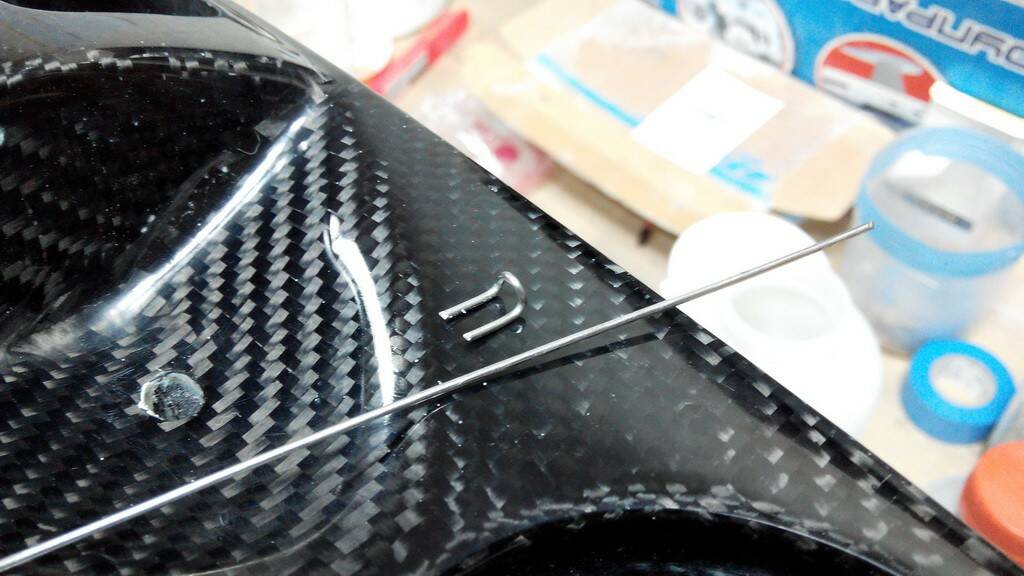

使用1mm白鐵鋼絲折彎......



垂直將鐵絲塞入預留的孔洞內...

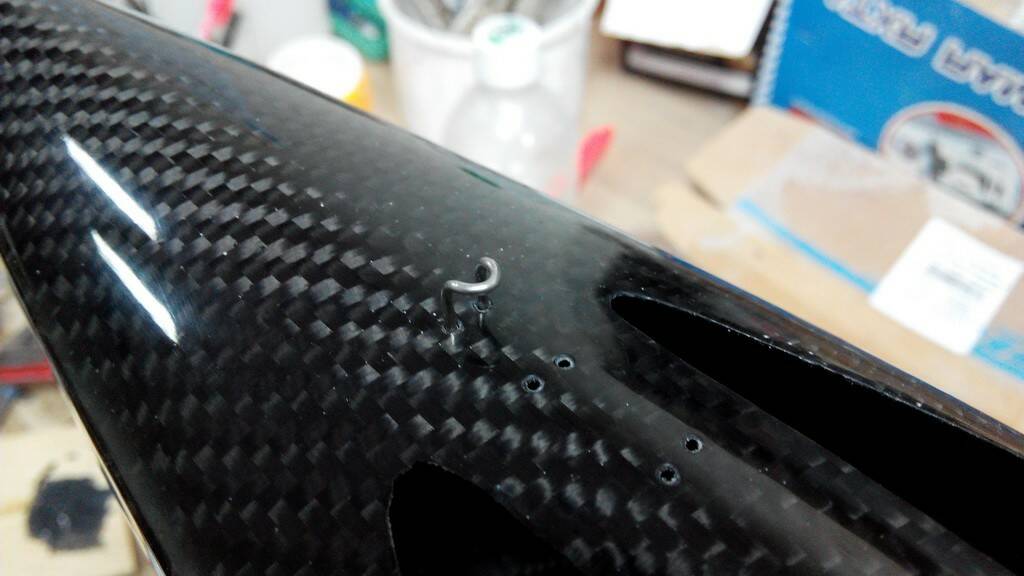

塞入孔洞後再將鐵絲90度立起來...這樣子孔洞內的鐵絲就會平貼在甲板頂端上

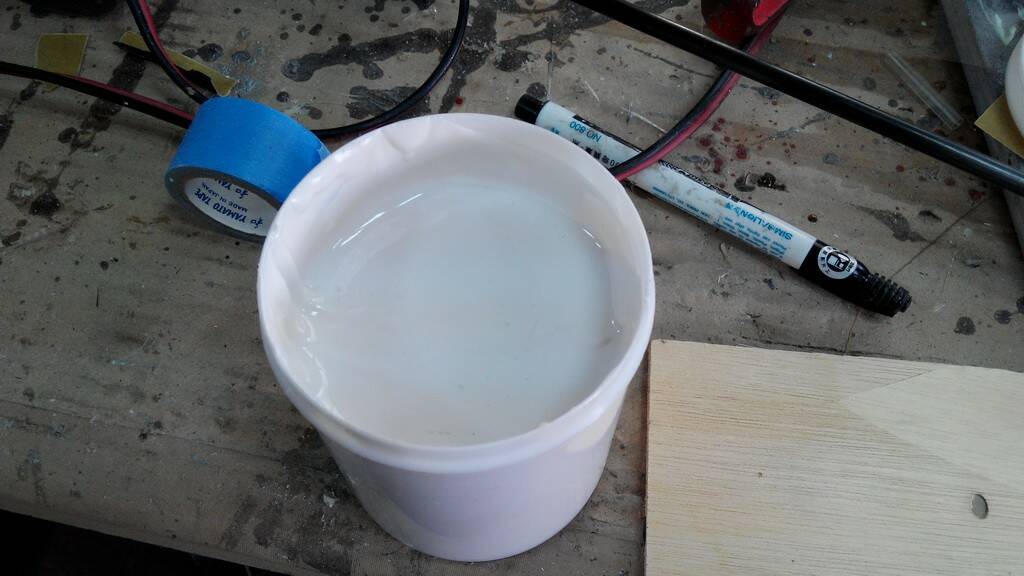

使用結構膠塗佈在船體裡面的鐵絲周圍...



全部穿好的樣子...

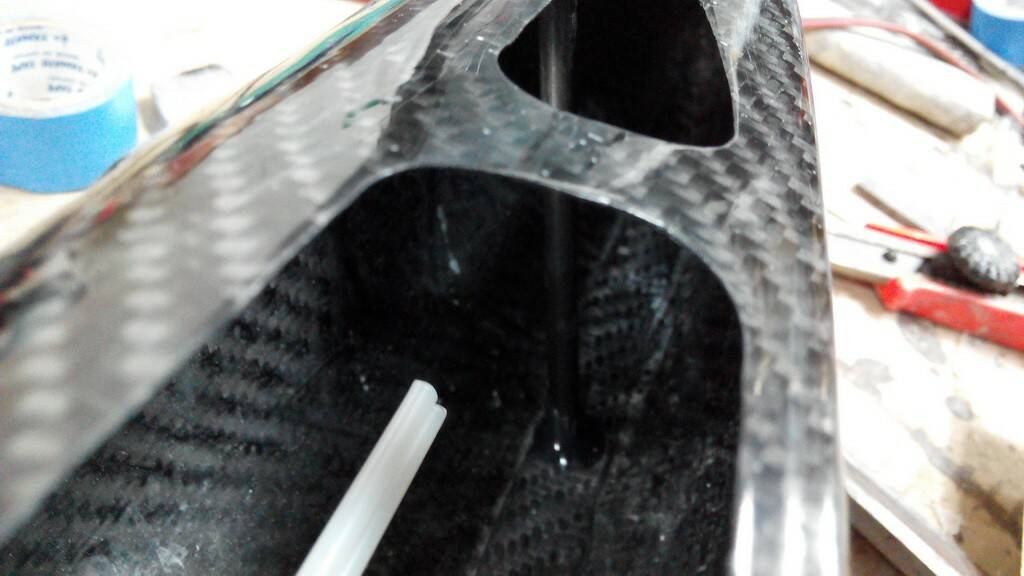

上甲板與船體使用碳纖棒連接補強調點

r樑

阿森你的結構膠.可否介紹一下用途

jrwei

量產時要通知一下喔!!~
我想訂一台啦!!~哈哈!!~

shamu

r樑 發表於 2014年3月17日 02:56 PM
阿森你的結構膠.可否介紹一下用途

我就知道你會問了...所以早就找好資料了
不過這是國外的產品..所以網頁資料也是國外的..
http://www.atc-fp.com/product.aspx?id=29

這膠我們是拿來合模用的..例如船舵....以前都用樹酯+輕粉下去灌..
現在都用這種膠..這膠可以直接取代樹酯..

這款膠很輕..比樹酯+輕粉還要輕...強度卻是好幾十倍
我是最近這條才始使用這種膠...
目前這條碳纖65只要是有接合的地方我都是用這個膠來施工..

shamu

jrwei 發表於 2014年3月17日 03:32 PM
量產時要通知一下喔!!~
我想訂一台啦!!~哈哈!!~

哈...J大
說不上量產啦...
只是下班後睡覺前的小搞搞啦..複合材料對您來說應該也不難
自己可以搞一台來玩玩..雖然要搞很久
但是搞出來之後...很爽的

9527+1

shamu 發表於 2014年3月17日 03:46 PM
我就知道你會問了...所以早就找好資料了
不過這是國外的產品..所以網頁資料也是國外的..
http://www.atc- ...

真是有夠專業的!...
