V120D02S可用三軸陀螺儀

kuntan

blackcow0405 發表於 2014年4月25日 11:19 AM
便宜又噴又可以讓陀螺儀穩定工作的好辦法啊，讚讚啊~~

呵呵呵~黑牛大~請用力給他改下去吧~

其實繞線方式還有其他種組合，例如用0.15mm漆包線兩條並聯繞14圈應該會好一點，不過這只是小弟土法煉鋼的想法，要試試看能不能繞得進去，而且還要試噴度跟耗電狀況~

P.S:啊~小弟原廠無刷改2S試翻3D忘了測試耗電狀況了~

tonyseed

kuntan 發表於 2014年4月24日 11:09 PM
小弟昨天重繞V120D02S原廠主無刷，用0.25mm漆包線繞13圈，拿保存電壓3.85V的2S電池試飛還是很噴，應該用0.2 ...

請教K大原廠馬達要如何拆?

kuntan

zidane0623 發表於 2014年4月25日 11:27 AM
黑牛大
您考慮2S了沒
小弟這邊有7.4V 350mah 30C，不用修改腳架可直上的電池哦！120裝上 ...

哇~Z大~您有這麼好用的電池沒通知一下，哪裡買的啊?

kuntan

tonyseed 發表於 2014年4月25日 11:36 AM
請教K大原廠馬達要如何拆?

T大~您參考一下~
1.用拔齒器拆銅齒
2.尖嘴鉗夾住軸心固定銅環旋轉拔出
3.拔出外轉子
4.拆開舊漆包線，要記住結線方式、繞線方向跟順序
5.用新漆包線照舊的繞線方向跟順序繞需要的圈數
6.照舊的結線方式結線(V120的原廠無刷是D型接法)
7.套上熱縮套管並加熱縮緊
8.焊上排針或跟電變直焊
9.裝回固定銅環(要用缺氧膠)
10.裝回銅齒(要用專用缺氧膠)

P.S:銅齒要用專用缺氧膠比較妥當(最好靜置24小時)，小弟比較懶惰直接用快乾~

kuntan

tonyseed 發表於 2014年4月25日 11:36 AM
請教K大原廠馬達要如何拆?

補充一下~
很多前輩是連固定座跟定子矽鋼片都拆開，小弟是覺得麻煩所以用破壞固定座外圍上半部的方式~

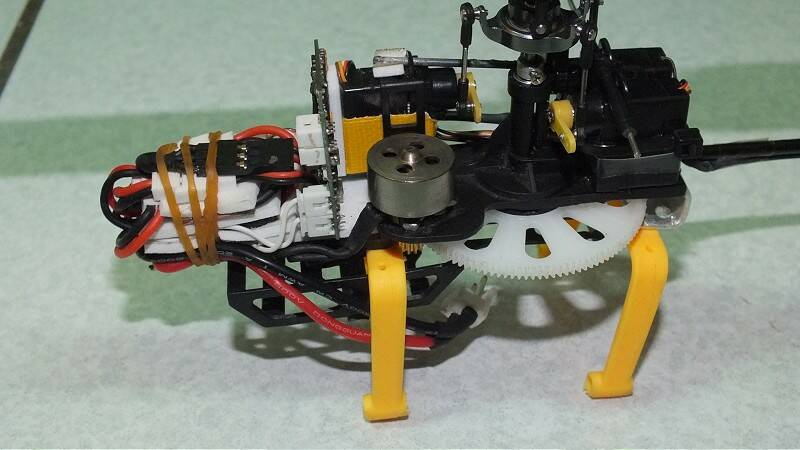

P.S:這照片只是馬達示意圖，並不是V120D02S原廠無刷改2S喔~

waz119

kuntan 發表於 2014年4月25日 11:51 AM
補充一下~
很多前輩是連固定座跟定子矽鋼片都拆開，小弟是覺得麻煩所以用破壞固定座外圍上半部的方式~

最近這版應該會熱鬧起來了
