實驗四軸 設計圖

[複製鏈接]
 樓主| 發表於 2013年12月14日 03:15 PM | 顯示全部樓層
elin5311 發表於 2013年12月14日 09:20 AM
請問
實体是要用玻纖或碳纖

先用玻纖


回復 按讚

使用道具 舉報

發表於 2013年12月14日 03:33 PM | 顯示全部樓層
容許小弟發表一下淺見
CAD並不是直接CNC用的,CAD只是繪圖,要由dxf格式儲存檔案,然後轉換成具有程式碼的G-code
原則上只需要給予工廠1:1尺寸大小的dxf檔案及板料厚度即可~~~

另外有些部分是依定要有圓角的,除非是水刀加工可改善
但碳纖玻纖並不適用水刀,會脫層,用雷射會燒焦,只能CNC切銷~~~




回復 按讚

使用道具 舉報

發表於 2013年12月14日 09:04 PM | 顯示全部樓層
只期待 tank 大的作品趕快出現
別算我一份啦, 我對飛機不熟

這邊大家都是互相幫忙的多
之前看大家幫忙要電路,要手冊的
所以我會一點 CAD
當然可以幫的上忙啊
這次也趁機瞭解到 CNC 的東西
收穫很多
回復 按讚

使用道具 舉報

發表於 2013年12月14日 09:56 PM | 顯示全部樓層

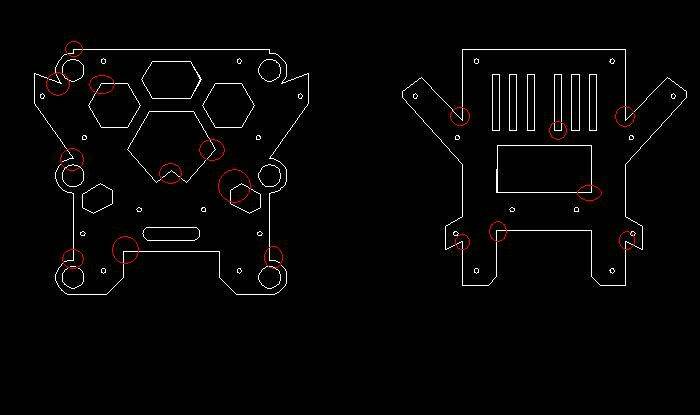

如樓上所講 ...邊緣的圓角是因為铣刀是圓的..

就像圓拖把永遠清不到牆角一樣...

刀頭直徑也不能太小..不然容易斷..

比較勇敢的用2MM刀頭..所以可以設1R

3MM就可以設1.5R..或是再大一點對強度也有幫助

至於插件用的方型孔其實也不是不能做...只是要設定路徑跑出去一點

插上去會露出半圓形的孔就是了...
回復 按讚

使用道具 舉報

發表於 2013年12月14日 11:15 PM | 顯示全部樓層
這裡有免費的CAD軟體可以免費下載使用,無期限限制。
http://www.3ds.com/products-serv ... ownload-draftsight/

刀具建議至少2.0mm會比較保險,如更小就需要非常慢速的切削速度
方孔部分可以用小銼刀作二次加工,或直接以''逃角孔''的方式設計都是不錯的方式


以上,提供參考~~~

回復 按讚

使用道具 舉報

發表於 2013年12月15日 10:37 AM | 顯示全部樓層
導角最小尺寸?
回復 按讚
