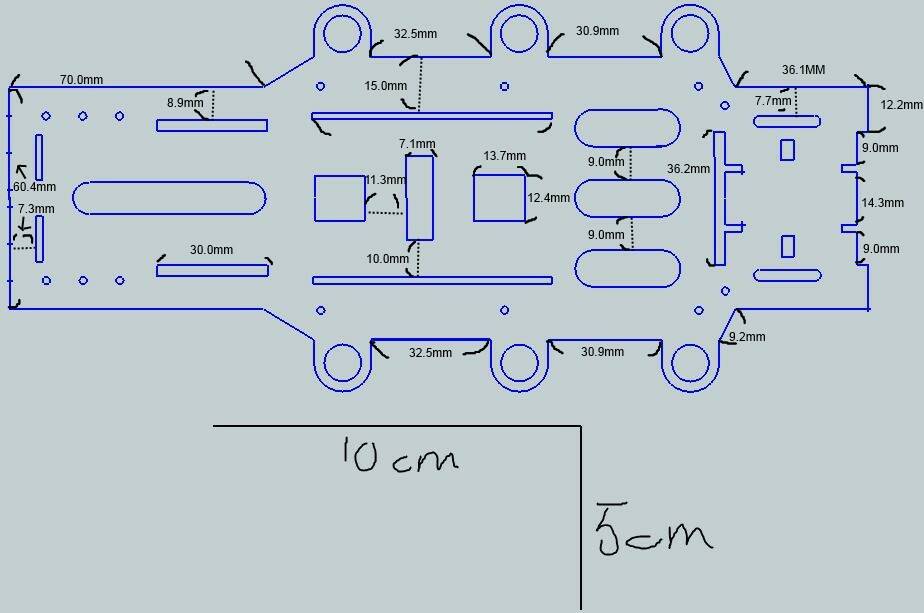

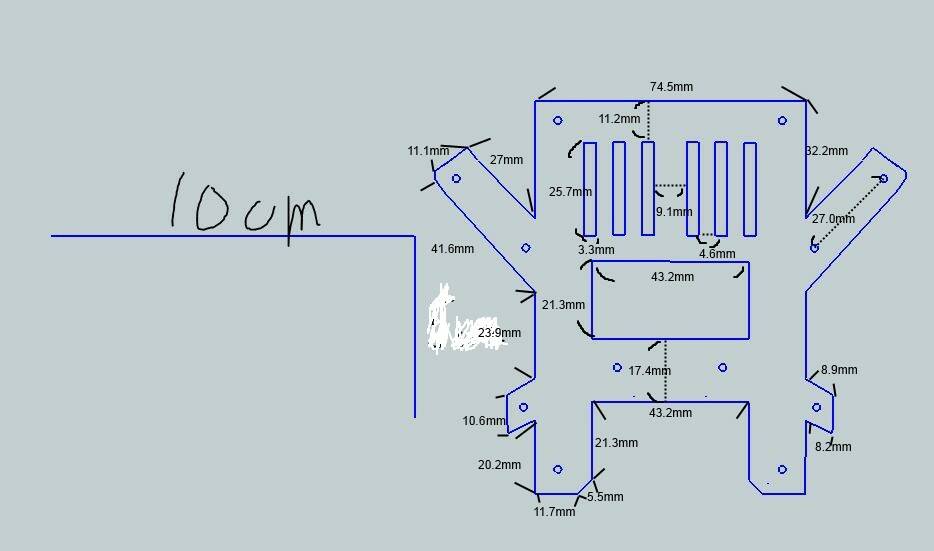

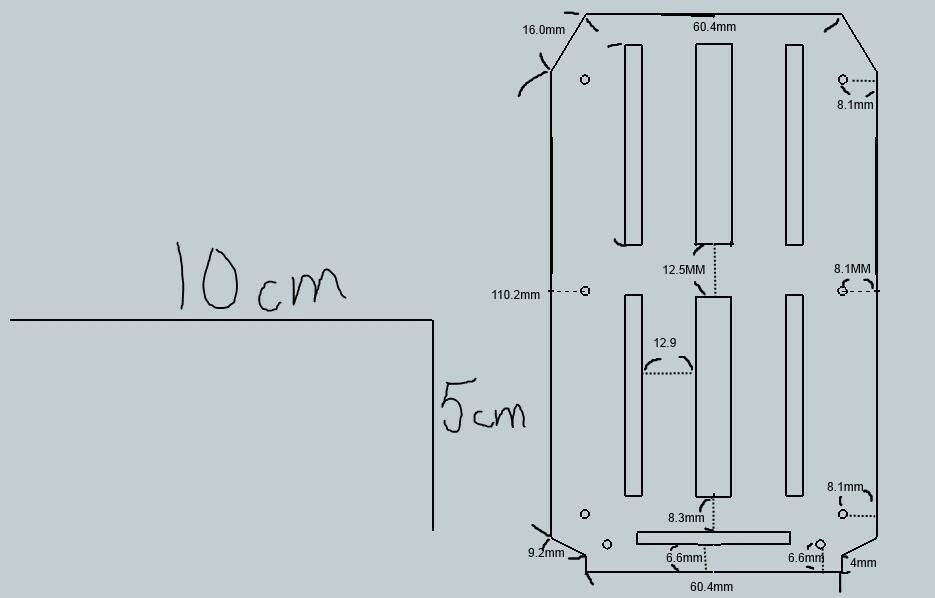

實驗四軸設計圖

elin5311 · 發表於 2013年12月10日 12:13 PM

提示: 作者被禁止或刪除內容自動屏蔽

tank21236 · 發表於 2013年12月10日 10:44 PM

本帖最後由 tank21236 於 2013年12月10日 10:48 PM 編輯

elin5311 發表於 2013年12月10日 12:13 PM
很好看的造形
不知
前端2支腳可以更改較平行嗎

也是可以平行!但我式設計是可以裝到10吋槳
用平的後面兩隻要很長

tank21236 · 發表於 2013年12月10日 10:51 PM

cdsmith 發表於 2013年12月10日 11:33 AM
等一下....單位10:1000錯了

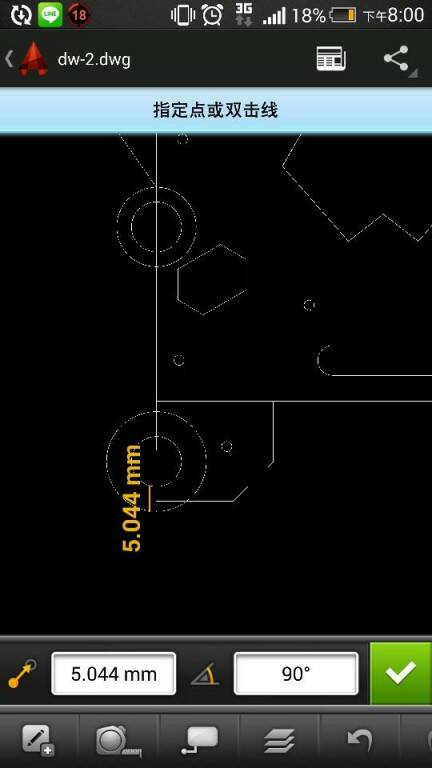

我做了mm的, dw-1 + dw-2
(孔徑改為1.0)

做得太完美了!!
但這裡可以修一下嗎?

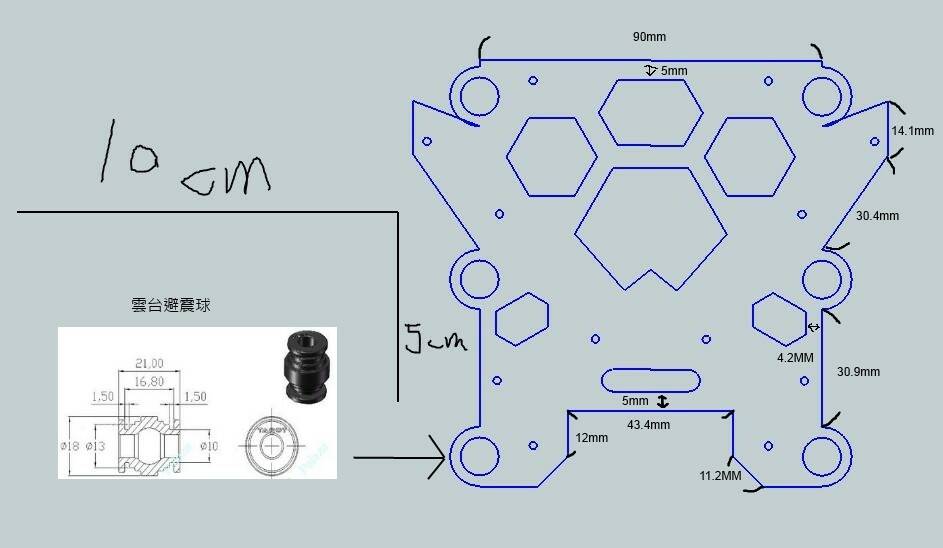

有圖中這種10MM的圓的地方都幫我改5MM可以嗎?
原來那太細

elin5311 · 發表於 2013年12月10日 11:12 PM

提示: 作者被禁止或刪除內容自動屏蔽

cdsmith · 發表於 2013年12月10日 11:20 PM

本帖最後由 cdsmith 於 2013年12月10日 11:22 PM 編輯

看了好久~~~
猜你要改左下孔內徑改小
你看看這個檔是不是你要改的 ^^

tank21236 · 發表於 2013年12月11日 12:28 AM

cdsmith 發表於 2013年12月10日 11:20 PM
看了好久~~~
猜你要改左下孔內徑改小
你看看這個檔是不是你要改的 ^^

大小還是要直徑10MM他外圍得圓距離改5MM
