滯空達80分鐘的四軸組裝完成

tomyy

kris000 發表於 2013年10月16日 11:09 PM機架製作圖片

看完 K 大的機架制作
我也很有興趣 DIY 一個
但我還是初玩四軸
暫時正面操控還好, 轉個90度已經不太行
所以想先做一個450的

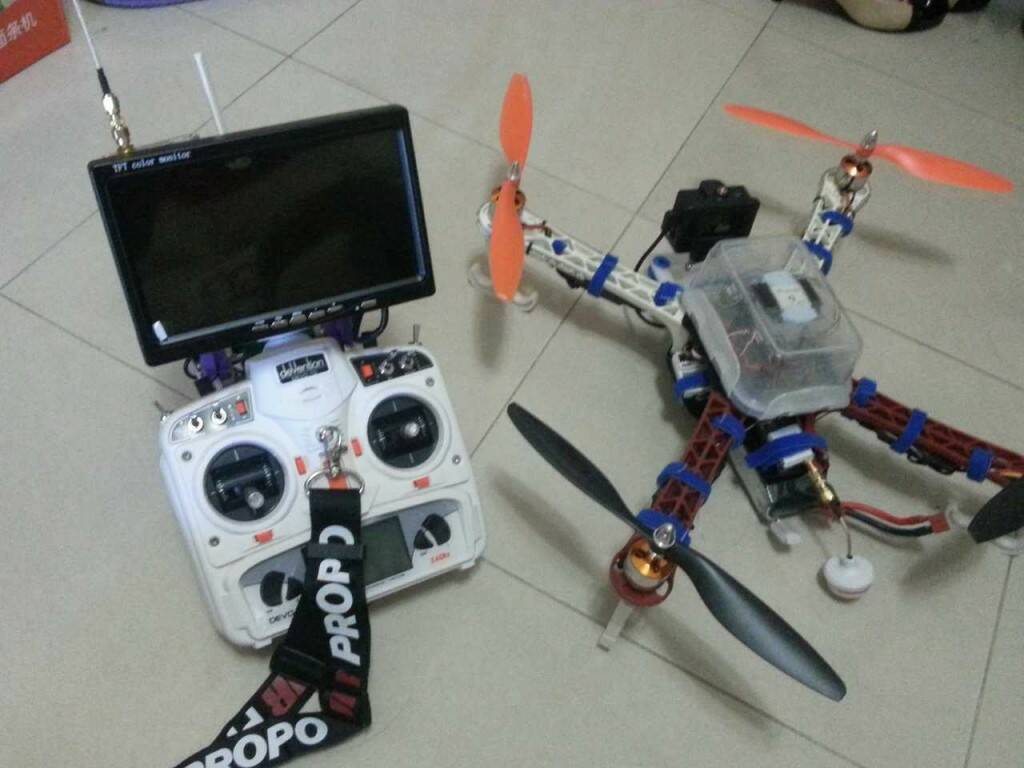

現在用普通膠機架上 3s 5200mAh 的電池能飛不到15分鐘


你估計450的效益會好嗎?

如果無問題, 請問該用多大的碳管?
p939 該用多少來接合? 爬一下影片就知道了

107樓的十字交接位看不太清楚碳布是什麼形狀
是十字形, 還是正方形?
只接合十字還是連底板一起接合?

kris000

tomyy 發表於 2014年9月13日 11:56 AM
看完 K 大的機架制作
我也很有興趣 DIY 一個
但我還是初玩四軸

450mm空機能達到30分鐘就很不錯了,無法載基本設備,如果掛上設備則時間大幅減少.
650~680mm則較有彈性,可依掛載重量來配槳.


碳布剪什麼形狀不重要,也可以剪成條狀,只要能一層一層黏合上去就好,硬化後會成為一體.
用碳布的方式太費工了,已經不再使用,目前已改用碳方管.
680mm四軸用16mm,800mm的X8用20mm碳方管.

tomyy

噢, K大原來已經改用方碳管...

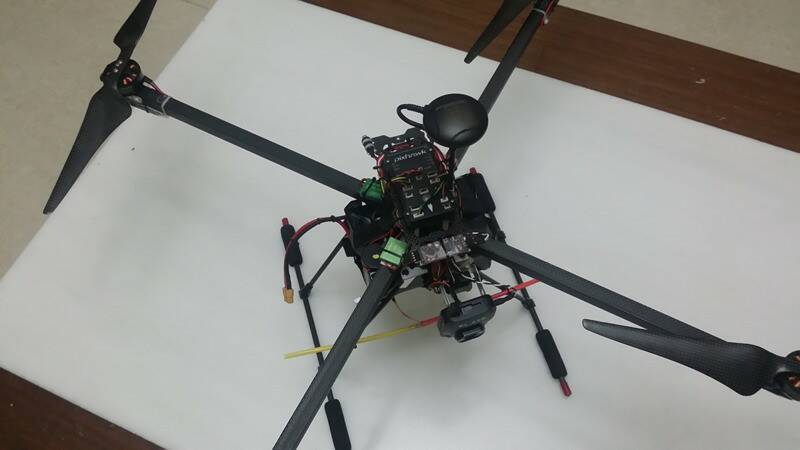

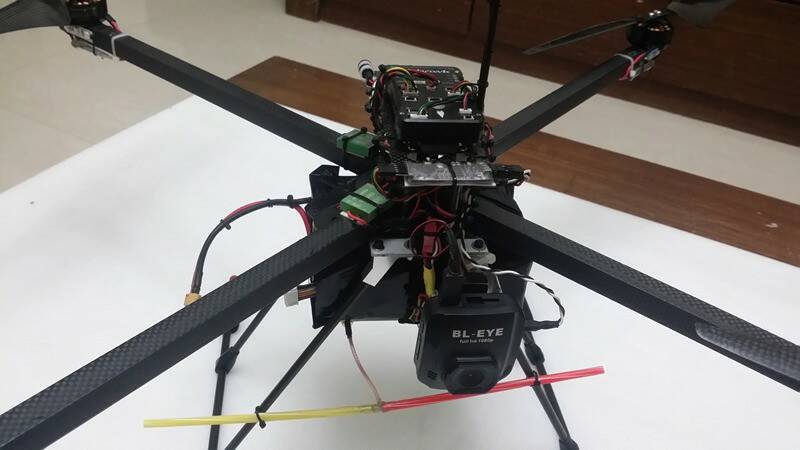

pix_2 下面那棵電有夠巨大
pix_3 那是什麼? 好像飲管, 放天線?

馬達怎樣安裝在方管? 從底直接鑽3mm孔? 碳管鑽孔有特別要注意的地方嗎?
十字中間位置和底板還是用碳布還是用其他方法固定?
可以多拍照一些接合位置的處理嗎

重量我應該會改用輕一點的迷你FPV鏡頭
要航拍另外再加個迷你720P攝影機就是

K大真的 680mm 四軸是用 16mm 碳方管?
淘寶找了一會只有圓管是16mm, 方管只找到15mm
差 1 mm 應該沒差吧?

kris000

tomyy 發表於 2014年9月14日 03:41 PM
噢, K大原來已經改用方碳管...
pix_2 下面那棵電有夠巨大
pix_3 那是什麼? 好像飲管, 放天線?

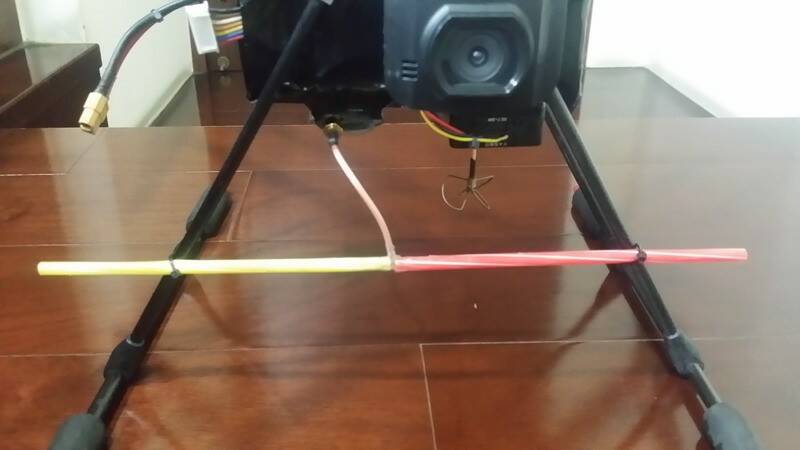

圖三那個是433Mhz Dipole天線,現成的Dipole太重,必須自己DIY.


碳方管是15mm才對,就是淘X上那個 15*15*13*800mm 3K碳方管.
碳方管的固定方法跟鋁方管是一樣的,可自己搜尋一些鋁方管機架的圖片即可明白.

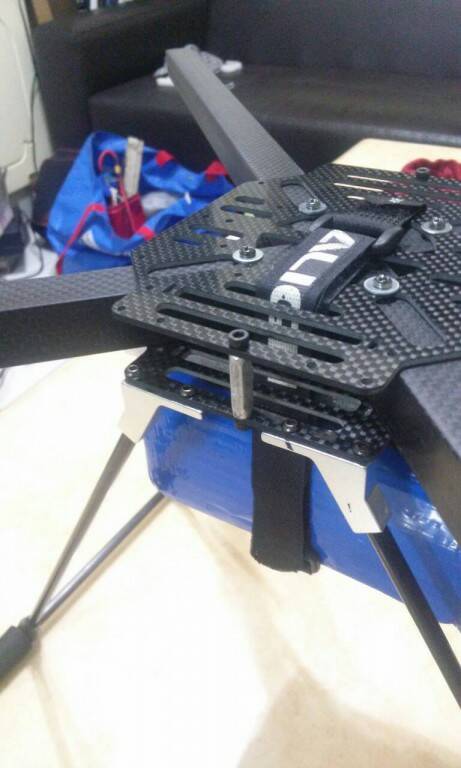

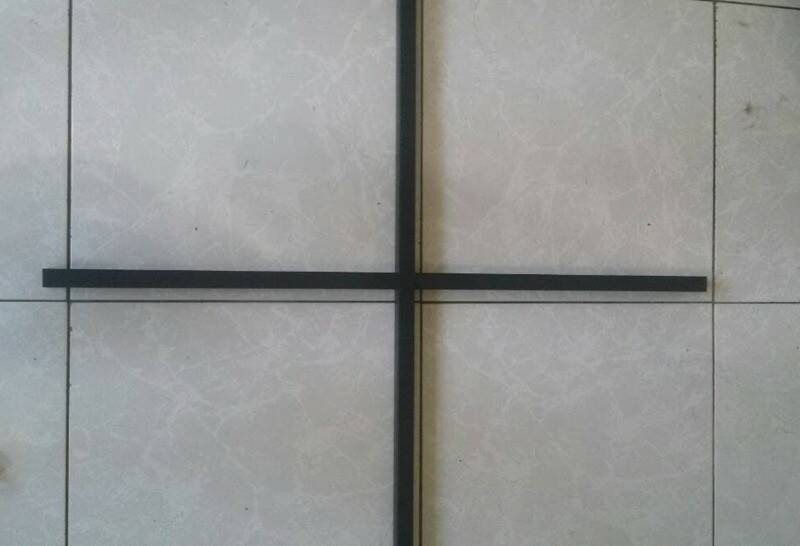

只是碳方管中間不切斷,而是用雕刻機切出凹槽並以快乾膠假固定(如圖一),再假固定在中心板,最後再鑽洞鎖螺絲(如圖二).
中心板只要是3K 2mm以上的純碳板皆可,幾乎所有機子的中心板都能拿來用,但應該避免(圖二)簍空位置剛好在鎖螺絲的位置,X4只要一片,X8要兩片中心板(用夾的再鎖螺絲).
X4馬達孔的開法如鋁方管,固定方式也一樣,不需馬達座,直接把馬達鎖在方管上的一面即可.
X8就要兩片2.5mm碳板當馬達座,再螺絲貫穿在方管上.


底下圖片1&2是橋頭一位飛友的機子組裝圖.

tomyy

kris000 發表於 2014年9月14日 10:25 PM
圖三那個是433Mhz Dipole天線,現成的Dipole太重,必須自己DIY.

找了一整晚都沒有像你的中心板...
能給個連結嗎

kris000

tomyy 發表於 2014年9月15日 01:55 PM
找了一整晚都沒有像你的中心板...
能給個連結嗎

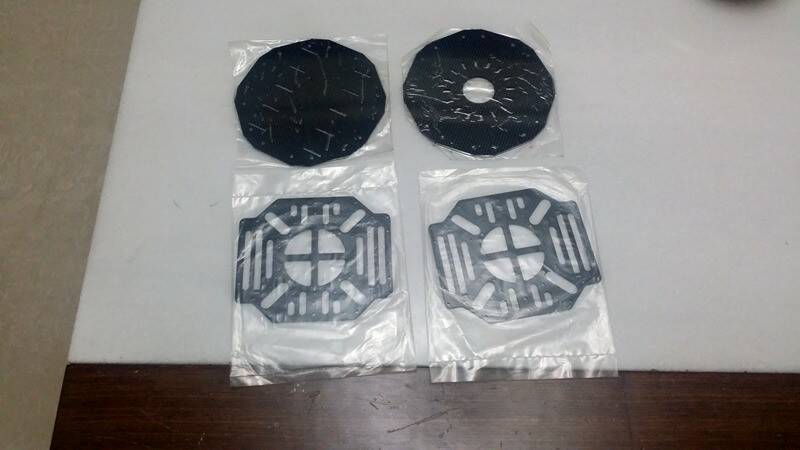

多數650~960mm四軸/六軸/八軸機架的中心板都能用,不一定要用我這種.


我照片中那2片...
中心板1:hobby king買來的.
http://www.rctw.net/hobbyking/store/__26454__Turnigy_Talon_Octocopter_Plate_Set_.html


中心板2:
橋頭飛友(小陳)給我的,應該是他自己CNC的,但不是給這台機子用的零件.
他有說要重新CNC比較適合的,且X8馬達座也要一起CNC.
按照我這台的配置弄成空套機,這樣我們這邊的飛友就只要螺絲鎖一鎖就行了.


如果這邊(橋頭飛友)完全不會DIY的人,則是套機(包括機架/飛控/電池/無刷雲台/433增程/圖傳/數傳/BLHELI/...)
就是額外掛載300g的空拍配備(GOPRO3+無刷雲台),可1小時作業時間+10KM半徑的圖數傳.

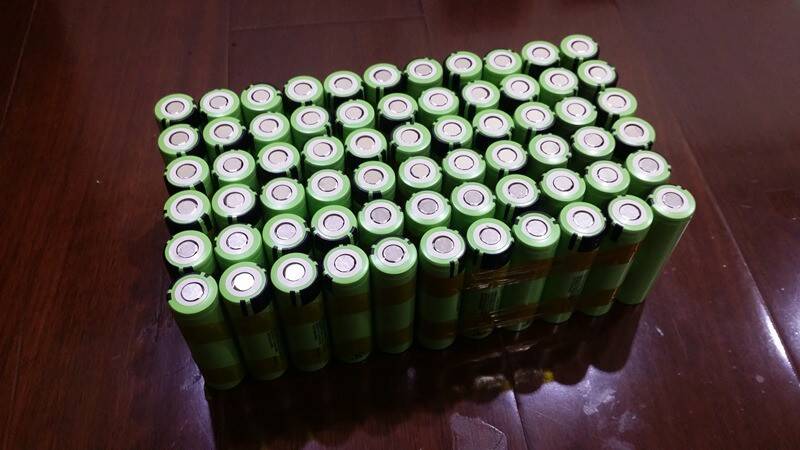

目前我們這邊大致是這樣在玩,唯有解決機架才能使用長航時的關鍵....電池.
目前在規格化,請上游直接點焊加工完成,否則實在很浪費時間在打電池.
