搞了H機架，再搞遙控+MWC飛控吧! (新增長距離實測)

ptlin

disciple 發表於 2013年11月16日 10:48 AM
指向性天線！在下不才，不知道有這種東西，在哪裡買？

八木天線(古早的電視天線) 或 Helical天線 或 Moxon天線 都是指向性的天線啊
，指向性天線可以得到很高的增益但是要指向信號源才可，
但是只有天線辦不了事，還需飛機上要發出無線信號才有用，
我是用433MHz接收機，當接收機接收不到信號後一分鐘後就
發出特定載波之求救無線電波

ptlin

貼幾張我自製的433MHz長距離遙控系統發射機和天線部分的照片

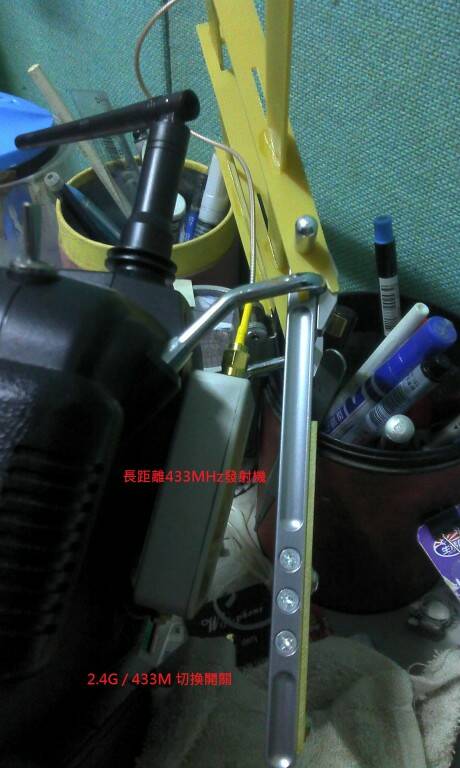

發射機貼在遙控器後面，有2.4G / 433M 雙頻切換開關

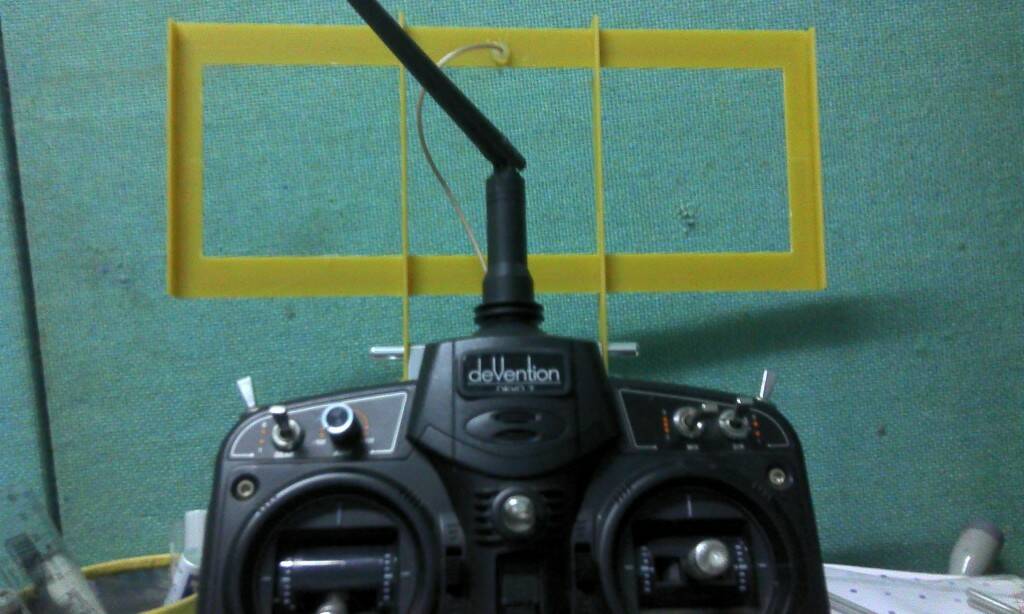

自製433MHz Moxon 6dbi 指向性天線

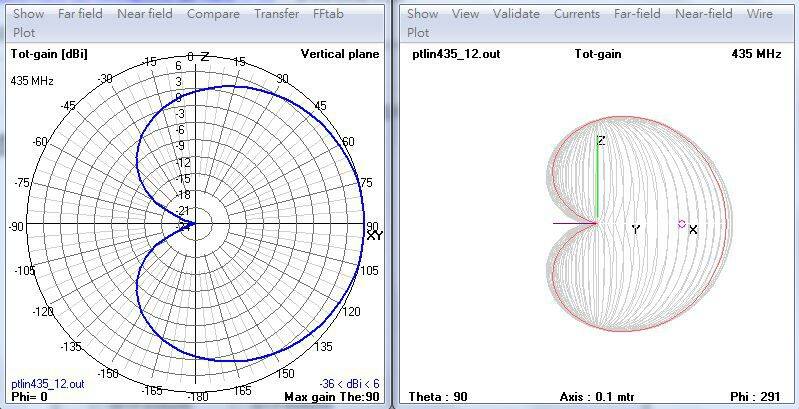

6dbi Moxon 指向性天線場形分佈圖

tank21236

433MHz Moxon 6dbi 指向性天線
可以幫我做一個媽?
你433是自製的ㄛ強強強

ptlin

tank21236 發表於 2013年11月16日 03:39 PM
433MHz Moxon 6dbi 指向性天線
可以幫我做一個媽?
你433是自製的ㄛ強強強

我現在在等儀器來細調匹配阻抗，現在效果一般般而已，100mW遙控距離只有1.5公里以上，理想距離應可3~5公里以上，做法其實很簡單，要分享到時候再說吧，我會做實測後再對大家報告和分享做法

tank21236

ptlin 發表於 2013年11月16日 06:54 PM
我現在在等儀器來細調匹配阻抗，現在效果一般般而已，100mW遙控距離只有1.5公里以上，理想距離應可3~5公 ...

好!等你

SF1024

這個 讚喔 ~ 從飛控到機體 全部DIY 的
遙控器兼尋機器
