龍捲風三軸首航-金腦二 V3.4 好用新功能

patrick053

pgo258 發表於 2014年4月16日 01:56 PM
設置卡/USB 接哪
        6動標準接收機                        輔助陀機   接哪
        AUX1                                接(螺距)陀機

pgo大大
版面關係
我看不懂你的接法描述耶
不過
陀螺儀上的TERM是接設定卡, 不用接到任何接收的通道, 要調機時再將設定卡接到此位置.
輔助舵機不接, 那是給四顆CCPM的直升機使用.
至於其它部分我看不懂
乾脆我回去拍張照片跟你講怎樣接好了
不過要晚點才會到家


Patrick

patrick053

pgo大

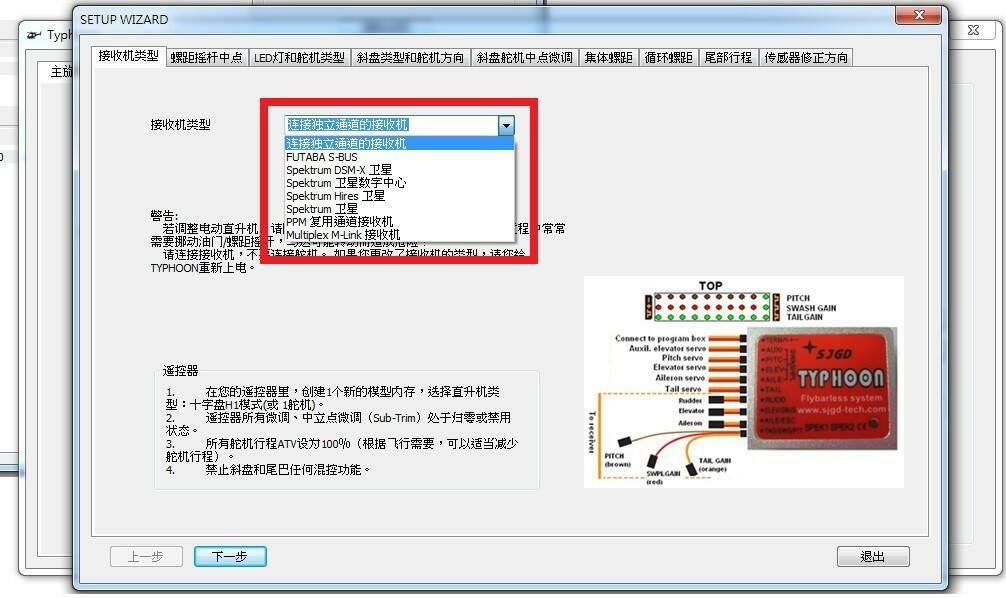

你點下面的圖片
他會放大變全螢幕
你看照片右下方的圖示便可以
用滑鼠滾輪放大就可以看到要怎樣接
Patrick

pgo258

pgo258

pgo258 發表於 2014年4月16日 06:17 PM

我只會接到如此.後續就....設定卡插哪呢.

patrick053

pgo258 發表於 2014年4月16日 06:21 PM
我只會接到如此.後續就....設定卡插哪呢.

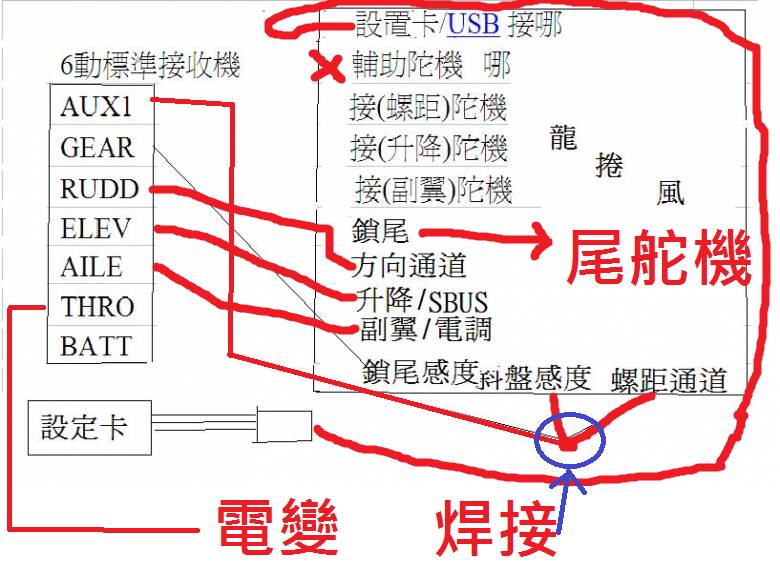

紅色是我畫的接法
藍色是要焊接一起(因為你只有6動)

pgo258

好標準一目瞭然的接線圖.真是造福擁有者福音.給你100個贊
