龍捲風三軸首航-金腦二 V3.4 好用新功能

 火... [複製鏈接]
 樓主| 發表於 2017年4月8日 04:17 PM | 顯示全部樓層
to 啊愷大

基本上野獸跟金腦在 3D 飛行的表現上
兩者都很優秀
歐式風格都很鮮明
就是利, 穩, 準
尾巴也都鎖得很好
至於你所要求的救機功能
野獸有五種模式
金腦有兩種模式
野獸升級救機要另外付 99 歐元
金腦則是升級都不用錢
野外調機方面
野獸要記一堆燈號選項 ( 但可以查表 )
當然野獸也有專用藍芽模組與 APP
但是貴到嚇死人
金腦則有藍芽, 但要另外購買藍芽模組與 APP 軟體
藍芽模組可用 ZYX 藍芽, 大約 180 台幣
APP 也只要台幣 198
遙測功能方面則是金腦大勝
陀螺定速方面
雖說野獸也有支援
但是定速效率遠不及金腦
以上是約略的比較
供參考


Patrick
回復 按讚

使用道具 舉報

 樓主| 發表於 2017年4月8日 04:46 PM | 顯示全部樓層
本帖最後由 patrick053 於 2017年5月4日 10:39 PM 編輯

金腦二代電變參數回傳設定

金腦最近密集的更新程式
功能也伴隨著每次的更新不斷的增加
短短的時間內
從 3.0.008 升級到目前最新的 3.0.025
主要的更新
除了優化既有參數外
同時增加了許多遙測回傳功能
諸如電變數據回傳, 陀螺參數回傳及可在控上調整.....等等
弄得越來越像 V 控
雖說原廠已經完全支援 JETI 控可百分百完整的調整金腦所有參數
但針對一般普羅大眾的控如 FUTABA, SPEKREUM......等等
也能將電變的參數回傳以及開放部分陀螺參數即時在控上進行微調
重點是這些功能的升級完全不用$$$
由於新增的功能很多
一步一步進行測試並且做個紀錄與分享
首先紀錄如何將電變的參數回傳到控的設定與使用方式
目前金腦可支援回傳的電變有卡斯特, 好盈, kontronik 以及天蠍星電變
由於各廠牌電變可回傳數據的種類不盡相同

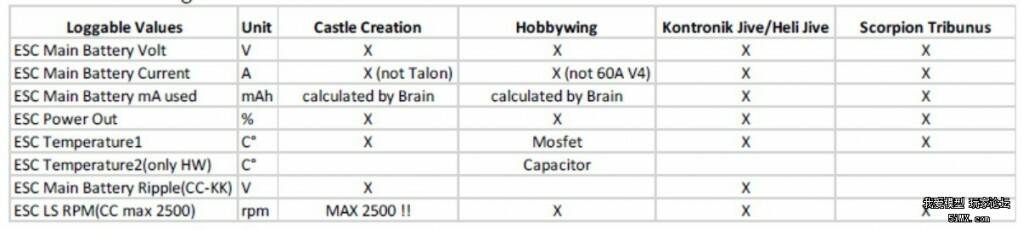

所以請參考下圖的廠牌與可回傳數據表


就以我手邊的控是 FUTABA 14SG 為例
在設定電變參數回傳之前
必須確認先將 FUTABA 14SG 的韌體升級到 V6.0 版本
而且要搭配 R700XSB 系列雙向傳輸的接收
並且使用 SBUS2 才能完整的開通所有功能
在金腦電腦版的軟體中
有相當完整的設定說明
只要依照下圖的圖示點選
就有相關的說明文件可參考
只是都是英文的
有興趣的飛友請自行參考
哈哈


電變方面
最好也是將韌體升級到最新版本
接下來就針對卡斯特及好盈電變分開說明

卡司特電變
首先先確認卡斯特的韌體版本最少是要4.25版以後才能支援電變數據回傳
在更新卡斯特韌體後

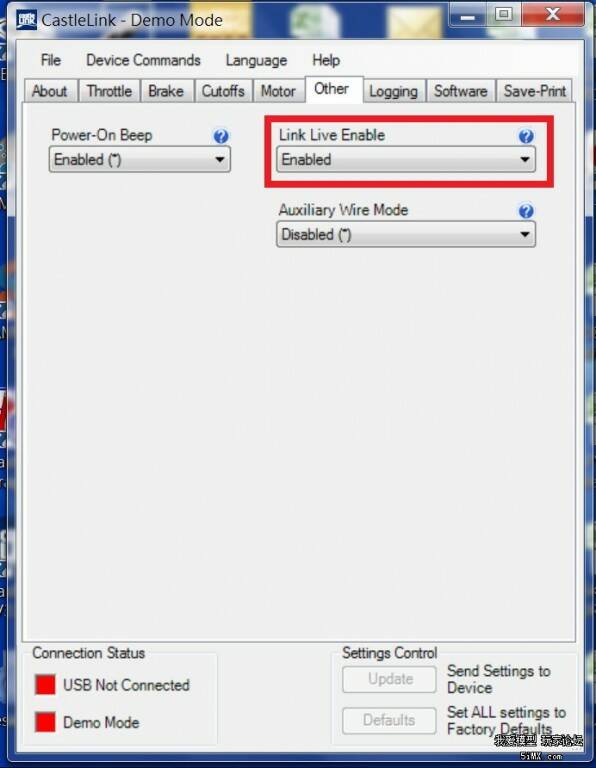

必須在卡斯特軟體中的 Link Live Enable 功能如下圖所示的改為 Enable 才能開啟卡斯特數據即時回傳


至於卡司特其他部分可沿用原本設定而不去動它
記得設定完必須點選 upload 才能將參數進行更新喔
這樣就設定好卡斯特的相關參數了
接下來要針對卡斯特的油門線進行些微的更改
根據原廠的建議

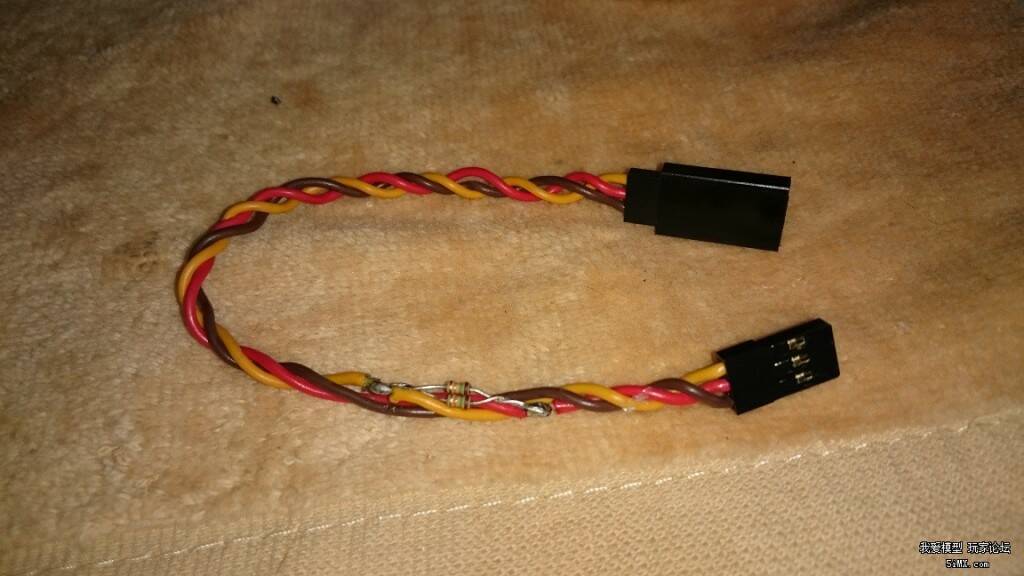

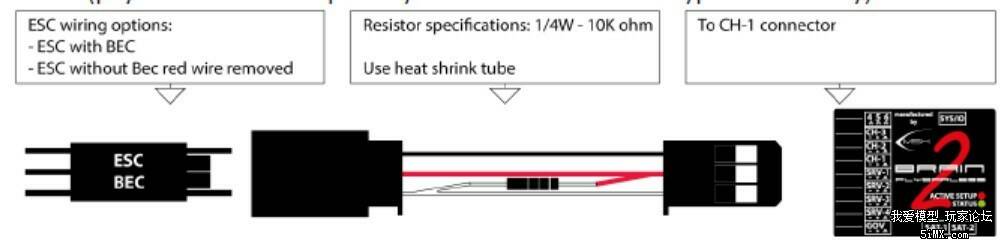

用一條杜邦接頭的延長線
在信號的白色線 (橘色線) 與紅色線之間
焊接一顆 10K 歐姆 1/4W 的信號提升電阻如下圖所示


我手邊剛好有兩棵 15K歐姆 1/8W 的電阻
所以並聯後的等效電阻剛好為 7.5K 歐姆 1/4W
就索性拿來使用


焊接好後用熱縮套管做好絕緣
這樣硬體的小手術就大功完成


然後把這條延長線一端接卡斯特原本的油門線
一端接到金腦的原本接油門 CH1 的位置就可以
再來就是金腦軟體的設定

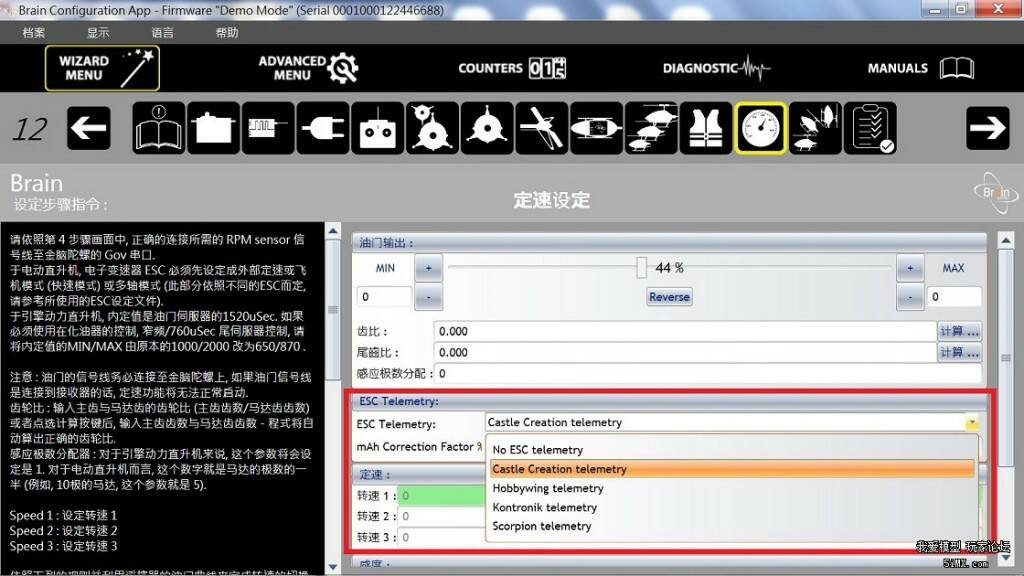

在基本調機功能的定速設定畫面中
點選 ESC TELEMETRY 選項
並選擇 Castle Creation telemetry ( 卡司特遙測功能 ) 選項即可


接下來在診斷功能裡面
新增加了有關電變數據紀錄功能
此部分可依照各人所需點選相關的電變資料
以便記錄分析之用
由於要測試此項電變參數回傳
所以就將原本紀錄其他信號的通道都拿來記錄電變的參數
這樣比較容易分析新功能的有效性


好盈電變
目前來講
除了好盈 V4 60A 無法回傳主電電流但其他數據皆可回傳以外
只要是好盈 V4 的電變
都可搭配金腦來使用電變數據回傳功能
在使用前請務必更新好盈電變的韌體到最新版
根據 MSH原廠對好盈電變韌體版本說明如下 :
1. V4 120A/130A 之韌體版本至少要 VER.04.0.04
2. V4 160A/200A 之韌體版本至少要 VER.04.0.06
3. 編程設定卡之韌體版本至少要 3.2.31
4. USB Link 軟體版本至少要 v4.0.3
所以最簡單的方式就是把好盈的電變, 軟體與設定卡全都更新到最新版就對了

接下來就是接線部分
好盈電變要使用回傳功能
其油門線並不需要像卡斯特那樣
還要焊接一個提升電阻
而是直接透過電變設定卡接頭讀取其電變資料即可


作法上相當簡單

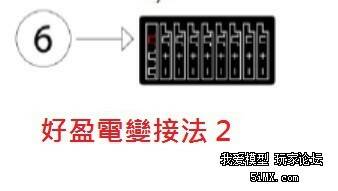

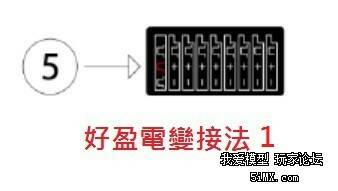

只要將電變上面設定卡接頭  " - + P" 或者 " - + S"
其中的 "P" 或者是 "S" 接到金腦的 "4-5-6" 位置中間的 "5" 即可

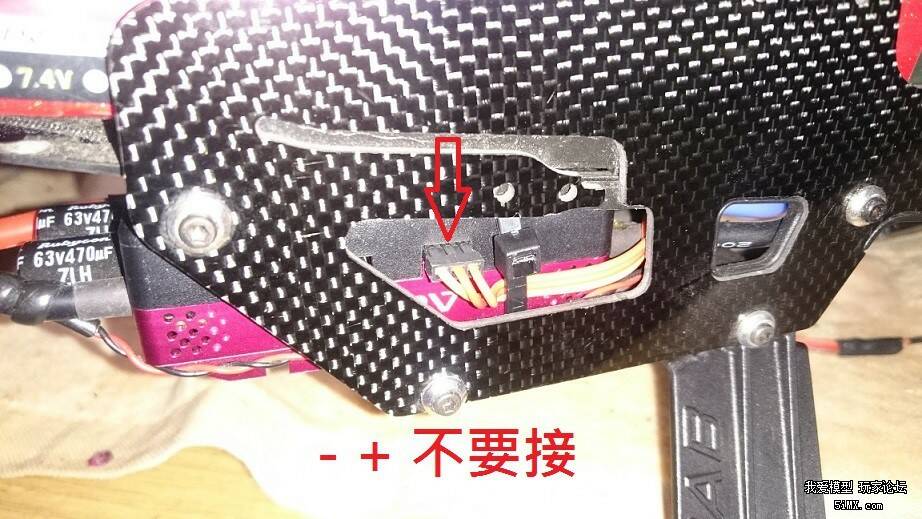

注意 "- +" 請留空腳不要接陀螺 "4-5-6" 的位置, 否則會燒腦喔


接收如果是使用 DSM2/DSMX 小衛星接收的話
就要接到 "4-5-6" 上面的 "6" 的位置


再來就是金腦軟體的設定
在基本調機功能的定速設定畫面中
點選 ESC TELEMETRY 選項
並選擇 Hobbywing telemetry ( 好盈遙測功能 ) 選項即可
接下來電變數據紀錄與分析功能就是跟上述卡斯特的部分一樣了

在設定完陀螺與電變之後
接下就是要設定遙控器
以 futaba 為例 (因為我只有 futaba 的控 )
下列幾點必須注意 :
1. 必須支援 FASSTest 的遙控器才可使用
2. 接收必須是雙向傳送 R700X 系列且有 SUBS2
3. 金腦接線方式必須是連接到 SUBS2 才行
4. 在與接收機對頻之前, 如果是 14SG 的話必須選擇 FASSTest 14CH, 而如果是 18SZ 的話必須選擇 FASSTest 18CH
接下來請依照下列步驟設定遙控器
1. 關閉金腦調機軟體, 務必中斷 USB 連線且將金腦斷電
2. 打開遙控器並且將金腦重新送電
3. 於 14SG 上請點選 "LNK" 並點到 LNK 第二頁面 -> 點選 "SENSOR" 並點到第四頁面 -> 選擇 SLOT 16後點選 "CASTLE-TL0"
4. 此時會自動分配 8 個 CASTLE-TL0 從 SLOT 16 到 SLOT 23
5. 如果是 18SZ 的話, 請點選 "Linkage menu" -> "Sensor" 第二頁 -> SLOT 16 "-----------" 改為 "CASTLE-TL0"
6. 在 SLOT 24 以同樣的方式點選 "CURR-F1678"
7. 此時會自動分配 CURR-F1678 從 SLOT 24 到 SLOT 26

以上就整個設定完成

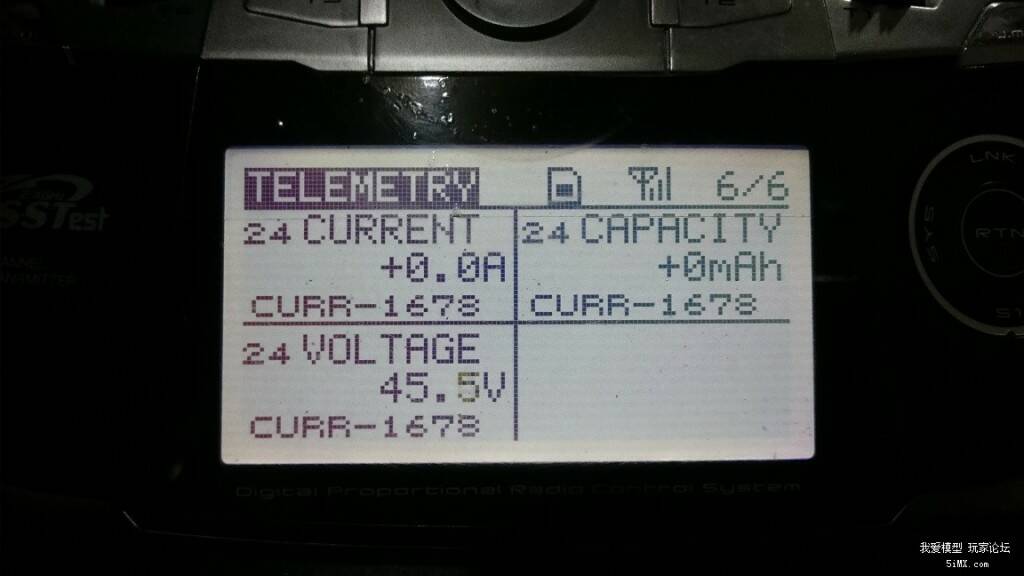

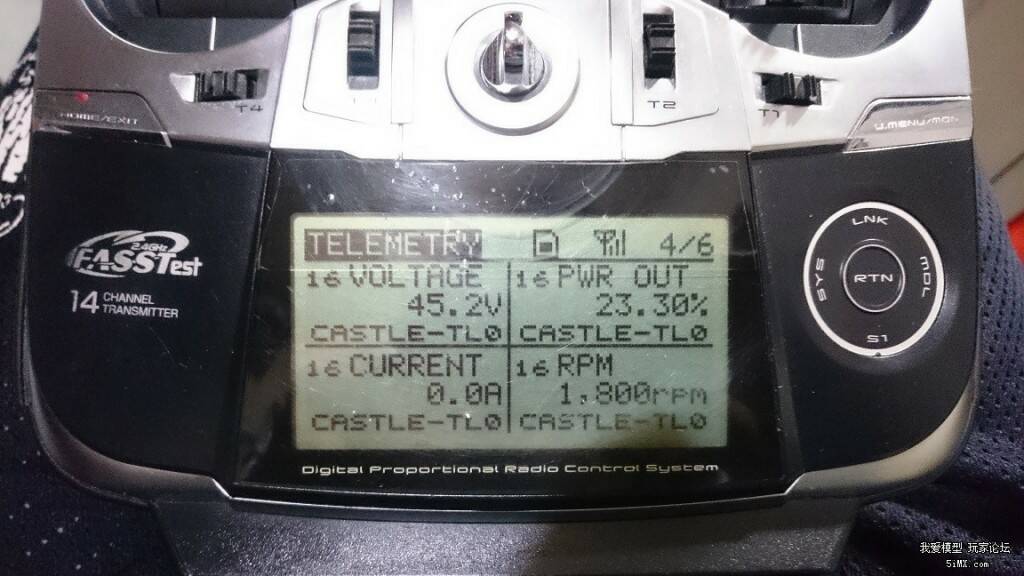

從此不僅可以即時讀取電變的數據
還可以記錄每個數據的最大值與最小值
並且可以設定警告提示




打完收工
謝謝收看


Patrick

回復 按讚

使用道具 舉報

發表於 2017年4月8日 07:44 PM 來自手機 | 顯示全部樓層
感謝派大精闢的解說,小的瞭解了

點評

大家一起研究討論 算不上解說啦 Patrick  詳情 回復 發表於 2017年4月8日 08:27 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2017年4月8日 08:27 PM | 顯示全部樓層
阿愷 發表於 2017年4月8日 07:44 PM
感謝派大精闢的解說,小的瞭解了

大家一起研究討論
算不上解說啦


Patrick
回復 按讚

使用道具 舉報

 樓主| 發表於 2017年4月11日 02:24 PM | 顯示全部樓層
本帖最後由 patrick053 於 2017年4月11日 02:26 PM 編輯

大家來找碴之最後戰役

這是個把月前的事了
也是我的 500 PRO 教練機的最後一役
當時正在練正倒飛自旋 8 字混合航道
啊就腦袋斷線
於是代誌就這樣發生了
看到沒???
找到沒???


一群熱心的飛友幫忙協尋失蹤的 500 PRO


找到了
就在樹梢


這張比較清楚


由於卡的位置太高
爬上去拿還真的有危險
休閒麻
不需要這樣冒險
這種攸關生命存亡的冒險行為就交給成龍和史特龍就好
所以毅然決定放棄搜救
沒想到
熱心的飛友---雷公
隔天聞訊後
騎著機車獨自一人上樹搶救成功

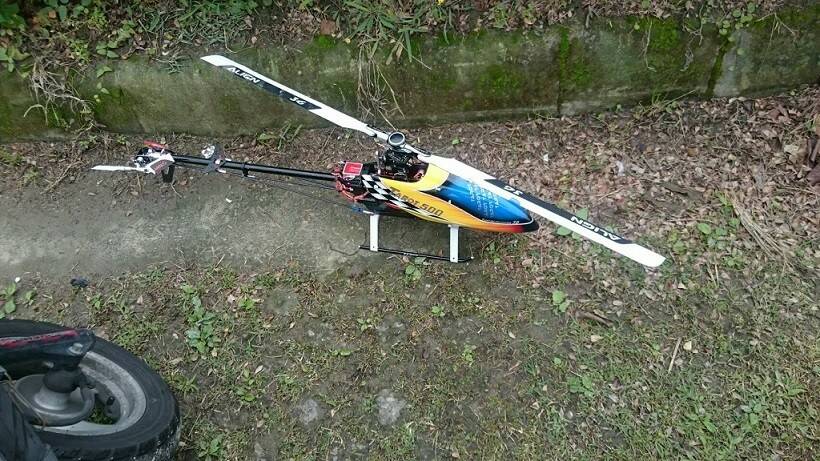

人機都安全搶救成功


機子似乎無大礙
但是飛友雷公原本細嫩的雙手
卻已經是小小傷痕累累



為了感謝飛友雷公的神助
所幸就將這台機子全權交給雷公處置
所以我的 500 PRO 正式除役了


Patrick
回復 按讚

使用道具 舉報

 樓主| 發表於 2017年4月27日 11:15 PM | 顯示全部樓層
享受極限大 :
可以清楚說出 14SG 哪個部分不會設定嗎 ?
要不然整個 14SG 的設定有如說明書一樣
上百頁


Patrick
