龍捲風三軸首航-金腦二 V3.4 好用新功能

朱彥霖

Melonggua

patrick053 發表於 2016年6月26日 09:46 PM
自從上周 MSH 原廠公布了新版金腦程式
增加許多功能
重點全都是免費

我裝了金腦試飛OK但開自平機子緩慢偏左移,上PC於進階設定->設定模式->定速與自平中找不到副翼角度微調,請問在哪兒可微調???是最新的版本 V2.0.06.

patrick053

Melonggua 發表於 2016年12月25日 11:15 AM
我裝了金腦試飛OK但開自平機子緩慢偏左移,上PC於進階設定->設定模式->定速與自平中找不到副翼角度微調,請 ...

M大

新版V2.0以後就取消自平調整的功能了
改為自動偵測
如果左飄的情況很輕微
應該是正常
畢竟不是 GPS
無法真正完全定點不動
但是如果飄移嚴重
甚至會倒機
那應該是震動過大引起
就要檢查機身機械部份了

Patrick

patrick053

二代金腦藍芽版 B2BT 開箱

開箱!!!開箱!!!
等了好久的二代藍芽版金腦
終於到手了
所以不僅要開箱
而且要開苞啦
開到不能開為止
哈哈哈

以前一代腦的時候
藍芽模組要自己做
重點是常常腦殘把藍芽插反
結果燒了一堆藍芽模組
所以這次就給他訂了內建藍芽的二代腦
一勞永裕省的麻煩
ㄎㄎㄎ

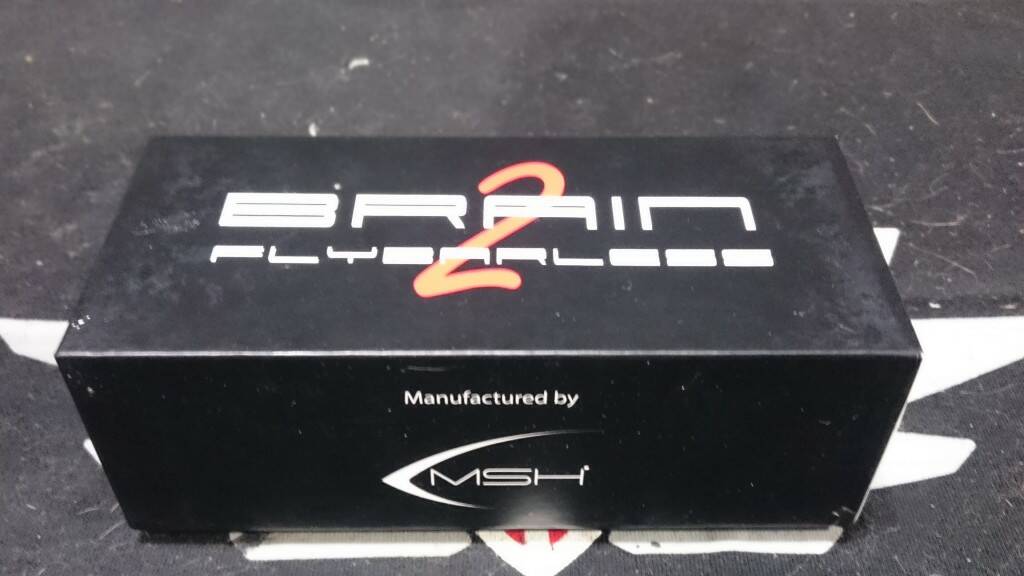

這次二代腦算是大改款全新的設計
當然連包裝方式也不同
盒裝的體積比一代小很多
或許有考量到運送材積的經濟因素吧



一貫的簡約設計
保護跟固定性都沒問題

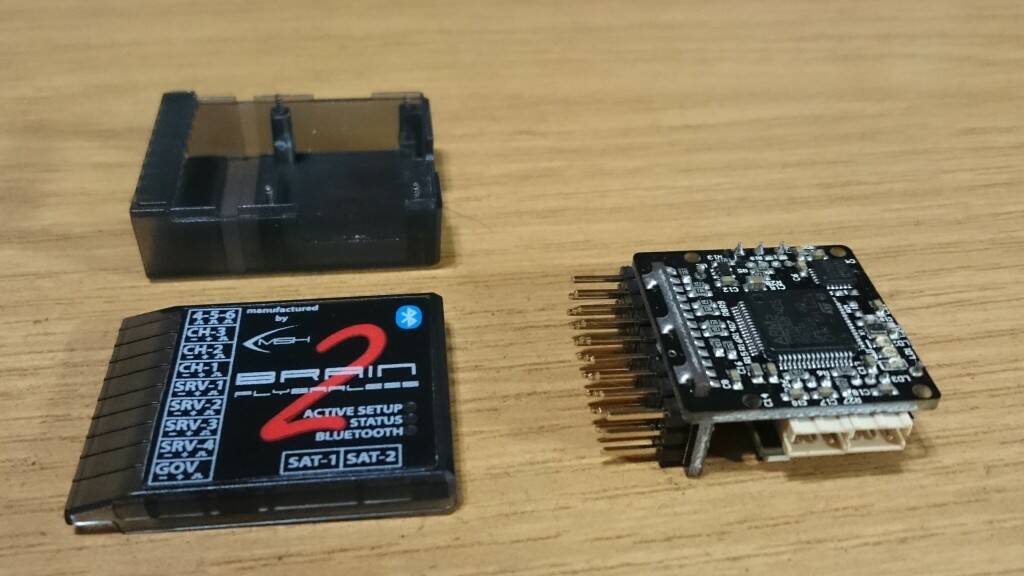

基本上尺寸大小與一代標準版一樣
但是定速插頭已經改為杜邦頭的規格
而且位置也移到跟舵機插頭相同方向
這樣就不用每次要改1.5MM規格的插頭而傷腦筋了
內建藍芽版的二代腦
會在右上方的角落
有個藍色的藍芽標記
而且燈號也會多一個藍色的 LED
以便確認藍芽的工作狀態
既然說了要開箱開到開苞
那就當然要繼續開下去



PCB LAYOUT 上零件的配置設計與一代腦差異不大
六軸感測器與一代腦一樣是 MCU 6000
但是微處理器已經不一樣了

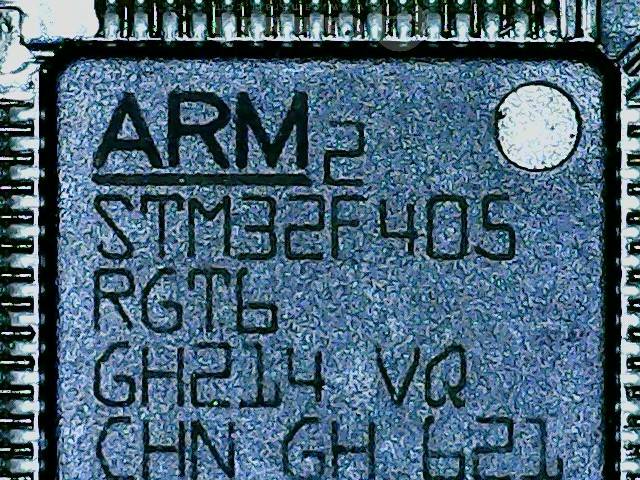

二代腦用的型號是 STM32F405
這顆是 ARM 核心 32 位元的微處理器+浮點運算器
指令運算速度高達 210DMIPS (MIPS=每秒百萬指令運算速度)
記憶體也比一代腦更大

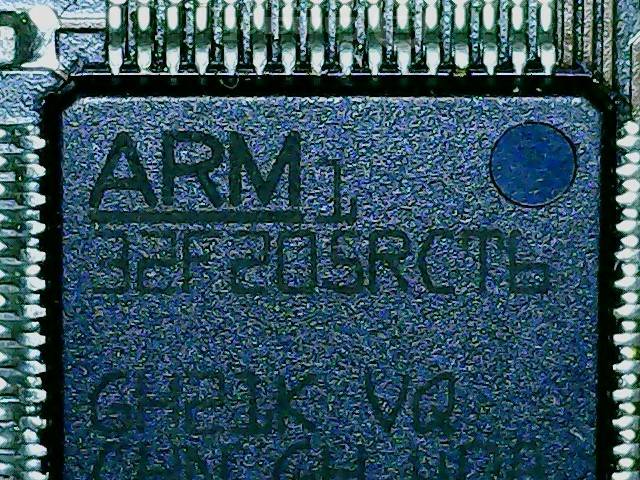

而舊款一代腦用的型號是32F205
為 ARM 架構的32位元微處理器 ( 非 ARM核心, 兩者架構不同)
並無內建浮點運算功能
指令運算速度為 150DMIPS
記憶體也比較小



由於運算核心效能的大幅提高
難怪有些高手飛友反映二代腦的手感更加細膩
我還沒飛
所以也還不知道
不過從理論上來看
手感理當要更細膩才是



再來看看 PCB 背面
背面背了一塊藍芽模組
相信各位看圖片就會知道怎回事
這同時引發我一個構想
如果一代腦外接的藍芽體積塞得下的話
是否也可以把藍芽如法炮製塞進一代腦內?
哈哈哈
有空再來研究研究

話說這棵二代腦
原廠出貨的韌體版本為 008 版
所以拿到後的第一件事就是接上電腦更新韌體
在更新韌體到 026 版本的同時
也請記得把藍芽模組的名稱與密碼改為自己慣用的
這樣更新韌體後
藍芽就可以立刻使用



依照慣例
新電裝一律先裝上 500 RPO 教練機測試
等待週六到來試機去

Patrick

lsb1575

patrick053 發表於 2016年12月27日 12:06 PM
二代金腦藍芽版 B2BT 開箱

開箱!!!開箱!!!

P大
真是超專業的開~開~開.........
........箱分享!!

bossrv2002

派大太厲害了 感覺金腦二非常物超所值
